3.9.1.5 SIPLACE X-Seeria lindi sööturmoodulite konstruktsioon
Järgmistel joonistel kujutatakse X-Seeria lindi sööturmoodulite konstruktsiooni 8 mm X lindi söö-
turmooduli näitel.
3
Jn 3.9 - 1 8 mm X-lindisööturmoodul - eestvaade
(1) Lukustusrull (komponendilaua lukustusriiv fikseerib sööturmooduli lukustusrulliga selle lõp-
pasendisse.)
(2) EDIF (energia- ja andmeliides)
(3) "Eesmine" tsentreerimistihvt
(4) Hoob komponentide haaramisakna tõstmiseks, mis võimaldab komponendilinti sisse kerida
ja eemaldada
(5) Haaramisaken
(6) Lindi juhtkanali väljalase
(7) Kattekile pinge seadmine
(8) Kattekilenookur
(9) Kattekile tihendusrattad
(10) "Tagumine" tsentreerimistihvt
(11) Tüübisilt
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks
183
3
Jn 3.9 - 2 8 mm X-lindisöötur - tagantvaade
(1) Lindi juhikukanali sisendava koos lindivedruga
(2) Klapp kattekile konteineril
(3) Integreeritud tera kattekile mahalõikamiseks
(4) Eemaldamiskäepide, rakendatud olekus
(5) Käsitsemispaneel
(6) Ajamimootor kattekile tihendusseadme jaoks
(7) Ajamimootorid lindikonveieri jaoks
(8) Pöördklapp komponentide eemaldamiseks
(9) Eesmise liuguri juhik
(10) Tagumise liuguri juhik
(11) Haaramispositsiooni graafiline esitus sõltuvalt komponendi suurusest
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
184
3.9.2 Tehnilised andmed, SIPLACE X-Seeria sööturmooduid
Järgmistel lehekülgedel on X-Seeria sööturmoodulite pildid ja tehnilised andmed.
3.9.2.1 4 mm lindi sööturmoodul X
3

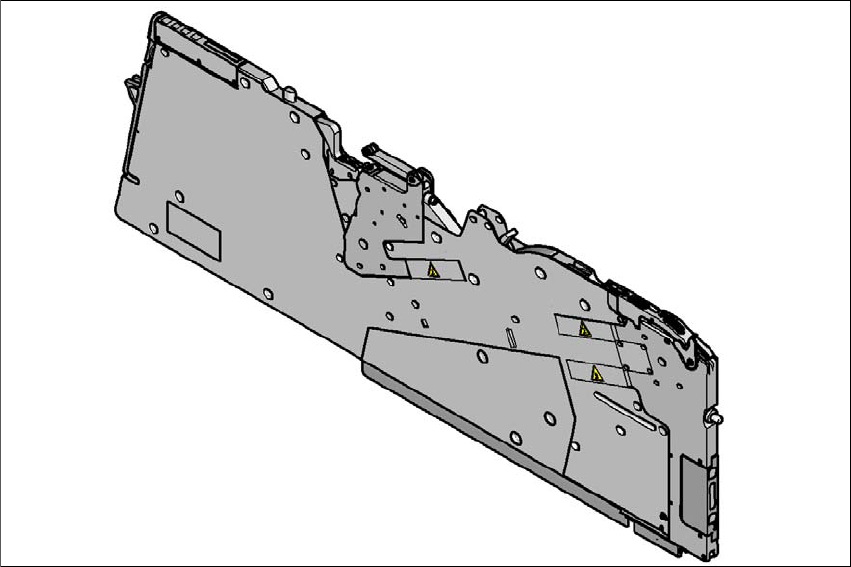

Jn 3.9 - 3 4 mm lindi sööturmoodul X
3
4 mm lindi sööturmoodul X Toote nr 00141270-xx
Laius 10.8 mm
Sööturmooduli poolt täidetavate kohtade arv 1
Konveieri sammupikkus 1 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
