3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.9 X-sööturi moodulid SIPLACE X- Seeria jaoks Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 190 3.9.2.7 24 mm lindi sööturmoodul X 3 Jn 3.9 - 9 24 mm …
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks
189
3.9.2.6 SIPLACE Smart Feeder 16 mm
3

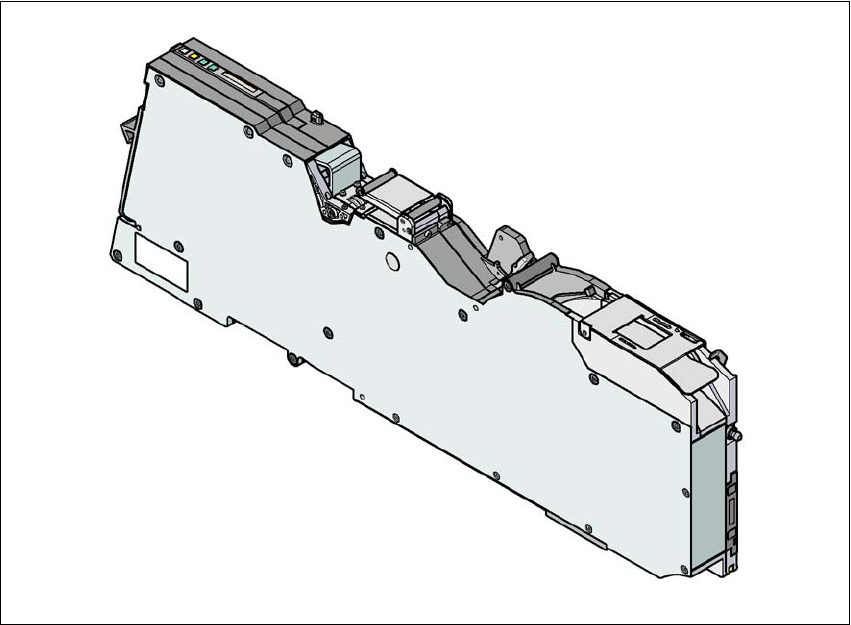

Jn 3.9 - 8 SIPLACE Nutikas söötur 16 mm X
3
SIPLACE Smart Feeder 16 mm X Toote nr 00141372-xx
SIPLACE Smart Feeder 16 mm X koos jäktuanduriga Toote nr 00141392-xx
Laius 22,6 mm
Sööturmooduli poolt täidetavate kohtade arv 3
Konveieri sammupikkus 4 mm kuni 20 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
190
3.9.2.7 24 mm lindi sööturmoodul X
3
Jn 3.9 - 9 24 mm lindi sööturmoodul X
3
3
3
24 mm lindi sööturmoodul X Toote nr 00141273-xx
24 mm X lindi sööturi moodul põimimisanduriga Toote nr 00141293-xx
Laius 34.4 mm
Sööturmooduli poolt täidetavate kohtade arv 3
Konveieri sammupikkus 4 mm kuni 32 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks
191
3.9.2.8 32 mm lindi sööturmoodul X
3
Jn 3.9 - 10 32 mm lindi sööturmoodul X
3
3
32 mm lindi sööturmoodul X Toote nr 00141274-xx
32 mm X lindi sööturi moodul põimimisanduriga Toote nr 00141294-xx
Laius 46.2 mm
Sööturmooduli poolt täidetavate kohtade arv 4
Konveieri sammupikkus 4 mm kuni 40 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
