00197013-04_UM_X-Serie-S_ET - 第194页
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.9 X-sööturi moodulid SIPLACE X- Seeria jaoks Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 194 3.9.2.1 1 72 mm lindi sööturmoodul X 3 Jn 3.9 - 13 72 …
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks
193
3.9.2.10 56 mm lindi sööturmoodul X
3

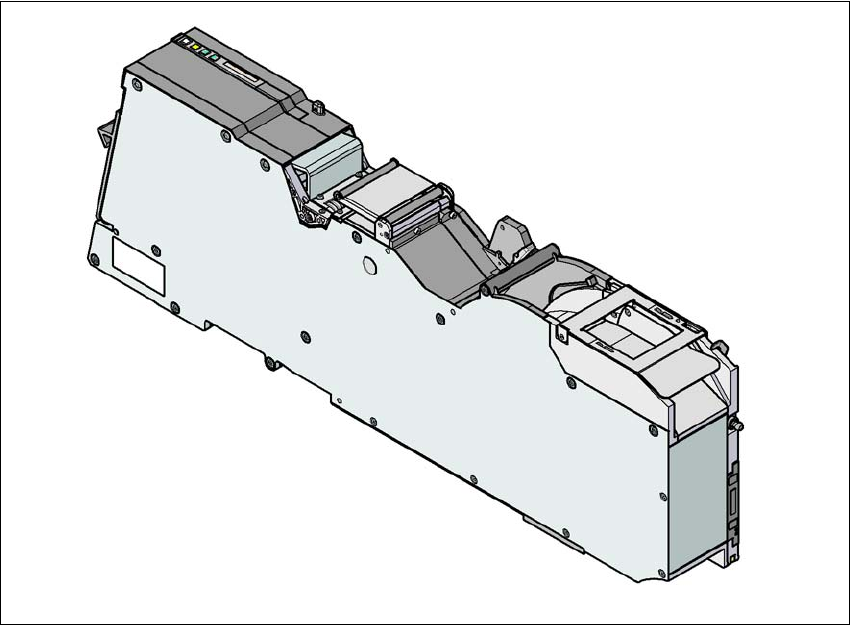

Jn 3.9 - 12 56 mm lindi sööturmoodul X
3
3
3
56 mm lindi sööturmoodul X Toote nr 00141276-xx
56 mm X lindi sööturi moodul põimimisanduriga Toote nr 00141296-xx
Laius 69,8
Sööturmooduli poolt täidetavate kohtade arv 6
Konveieri sammupikkus 4 mm kuni 64 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
194
3.9.2.11 72 mm lindi sööturmoodul X
3

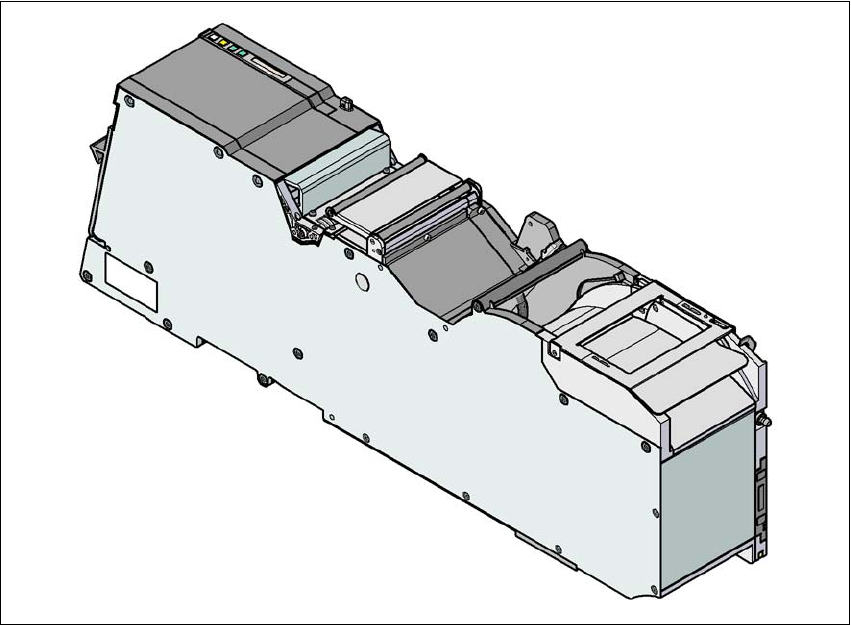

Jn 3.9 - 13 72 mm lindi sööturmoodul X
3
3
3
72 mm lindi sööturmoodul X Toote nr 00141277-xx
72 mm X lindi sööturi moodul põimimisanduriga Toote nr 00141297-xx
Laius 81,6
Sööturmooduli poolt täidetavate kohtade arv 7
Konveieri sammupikkus 4 mm kuni 80 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.9 X-sööturi moodulid SIPLACE X-Seeria jaoks
195
3.9.2.12 88 mm lindi sööturmoodul X
3
Jn 3.9 - 14 88 mm lindi sööturmoodul X
3
3
88 mm lindi sööturmoodul X Toote nr 00141278-xx
88 mm X lindi sööturi moodul põimimisanduriga Toote nr 00141298-xx
Laius 105.2 mm
Sööturmooduli poolt täidetavate kohtade arv 9
Konveieri sammupikkus 4 mm kuni 96 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
