Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru 213 3 3.10.2 Kirjeldus S tandard versioonid, lindirullide konteiner (osa 3 joonisel 3…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.10 Komponendikäru Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
212
3.10.1 Ülesehitus
Komponendikäru koosneb peamiselt veermikust, komponendilauast sööturmoodulite vastuvõtmi-
seks, lindipoolikarbist ja lindijäätmekarbist.
3

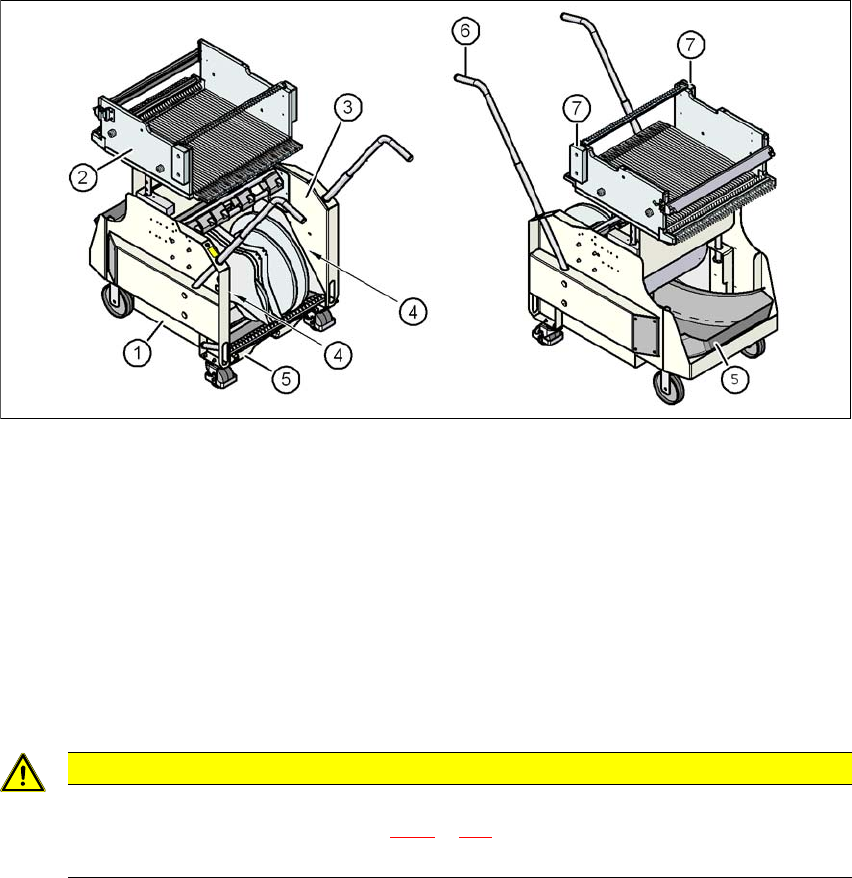

Jn 3.10 - 3 Komponendikäru, SIPLACE X-Seeria, vaade eest ja tagant
(1) Veermik
(2) Komponendilaud
(3) Lindikarp
(4) Süvend seadistusloendite paigutamiseks
(5) Lindijäätmekarp
(6) Käepide
(7) Käekaitse
3
ETTEVAATUST!
Järige ohutusjuhiseid.
Järgige ohutusjuhiseid jaotises 5.8.2 lk 296, kui lindijäätmekarbi komponendikärust
välja tõmbate.
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.10 Komponendikäru
213
3
3.10.2 Kirjeldus
Standardversioonid, lindirullide konteiner (osa 3 joonisel 3.10 - 3) hoiab kuni 17" (432 mm) mõõ-
dus lindirulle.
Vasakul ja paremal on kaks 5 mm laiust tühikut, mis asuvad lindikonveieri ja komponendikäru va-
hel (osa 4 Joonis 3.10 - 3
lk 212) seadistusloendite hoidmiseks.
Väljatõmmatav lindijäätmekarp on alusraami all (osa 5 joonisel 3.10 - 3
, lk 212 ). Äralõigatud lin-
dijäätmed liiguvad mööda kaldrenni lindijäätmekarpi, mida tuleb täitumisel tühjendada.
Käepidemed (osa 6 joonisel 3.10 - 3
lk 212) saab pöörata üles või alla.
3
ETTEVAATUST!
Käepidemete murdumisoht.
Komponendikäru transpordi ajal käepidemete murdumisoht.
Komponendikäru ei tohi transpordi ajal käepidemetest tõsta.
Käepidemeid tohib kasutada üksnes komponendikäru lükkamiseks.
Kasutage komponendikäru transportimiseks või kaubaaluselt ülestõstmiseks kah-
veltõstukit.
JUHIS
Masina käitamiseks peavad kõik
komponendikärud olema sellega dokitud.
Täitke vabad kohad sööturmooduli mulaažidega nagu kirjeldatud
jaotises 2.6.6
lk 94.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.10 Komponendikäru Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
214
3.10.3 Tehnilised andmed
3
3
Pikkus x laius 727 x 592 mm²
752 x 592 mm² prahikonteieriga
Komponendilaua kõrgus 890 mm trükkplaatide transpordikõrgusel 900 mm
920 mm trükkplaatide transpordikõrgusel 930 mm
940 mm trükkplaatide transpordikõrgusel 950 mm
PCB-konveieri kõrgus 900 mm ± 15 mm (valikuline)
930 mm ± 15 mm (standardne)
950 mm ± 15 mm (SMEMA variant)
Käepidemete kõrgus väljapööratud asendis 969 mm
Kohtade arv 40 (8 mm X lindisööturi moodul)
Kaal
Ilma sööturmooduliteta
Sööturmooduliga kõigis kohtades
80.4 kg
139.6 kg
Lindipooli läbimõõt
Standardne
Maksimaalne
Kuni 432 mm (17")
483 mm (19")
