1 Sissejuhatus Kasutusjuhend SIPLACE X-Seeria 1.1 Masina ülevaade Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 22 1.1.3 SIPLACE X4i S micron 1 Jn 1.1 - 3 Ladumismasin SIPLACE X4i S micron Ladumismasina SIPLACE X…

100%1 / 426
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 1.1 Masina ülevaade
21
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
Ladumismasinal SIPLACE X4 S on neli portaali. Kaks portaali ladumisalal 1 on suunatud 4 poole.
Kaks portaali ladumisalal 2 on suunatud 2 poole.
Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-
matult X- ja Y-telje suunas nihutada.
Ladumismasinal SIPLACE X4 S on kaks ladumisala, üks üksikkonveier või üks kaksikkonveier.
Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.
Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-
nendikärudega ja konfigureerida kuni 40-le rajale.
1.1.2.1 Ladumispeade konfiguratsiooni ülevaade
1
CPP_H = Multistar CPP kõrges paigaldusasendis
CPP_H = Multistar CPP madalas paigaldusasendis
Ladumisala 1 Ladumisala 2
C&P20 / C&P 20 C&P20 / C&P 20
C&P20 / C&P 20 CPP_L/CPP_L
C&P20 / C&P 20 CPP_H / CPP_H
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H / CPP_H
CPP_H / CPP_H CPP_H / CPP_H
C&P20 / C&P 20 CPP_H/TH
CPP_L/CPP_L CPP_H/TH
CPP_H / CPP_H CPP_H/TH
C&P20 / C&P 20 TH/TH
CPP_L/CPP_L TH/TH
CPP_H / CPP_H TH/TH
CPP_H/TH TH/TH
TH/TH TH/TH
1 Sissejuhatus Kasutusjuhend SIPLACE X-Seeria
1.1 Masina ülevaade Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
22
1.1.3 SIPLACE X4i S micron
1

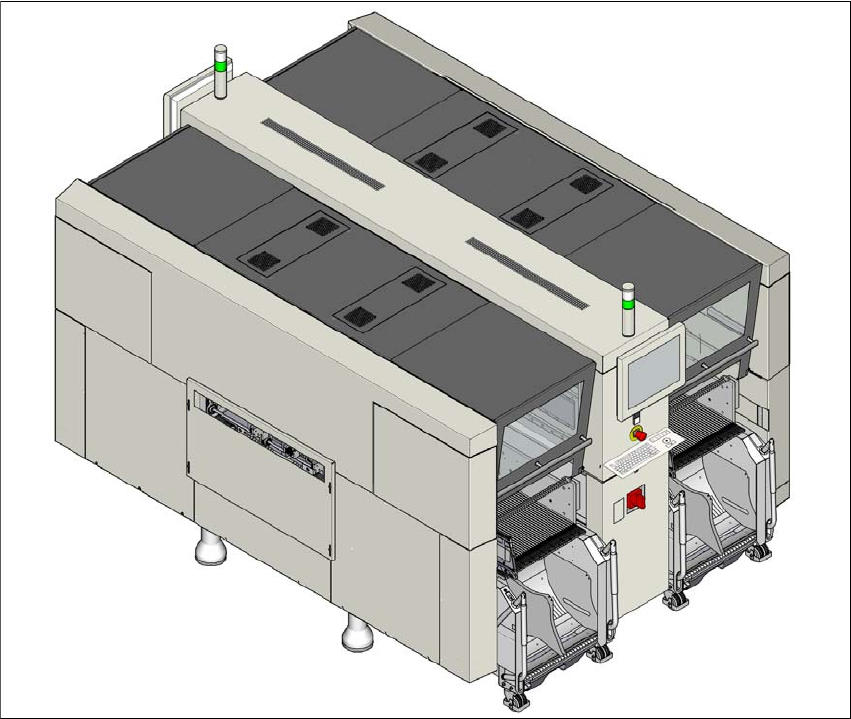

Jn 1.1 - 3 Ladumismasin SIPLACE X4i S micron
Ladumismasina SIPLACE X4i S micron eripärad
– Täiustatud täpsus tänu kõrgtäpsetele kaaludele
– Optimeeritud tippjõudlus tänu täpselt optimeeritud teljeparameetritele
– Intelligentsed konfigureerimise strateegiad
– Suurim võimalik ladumisjõudlus ja tootlikkus
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 1.1 Masina ülevaade
23
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
Ladumismasinal SIPLACE X4i S micron on neli portaali. Kaks portaali ladumisalal 1 ja kaks por-
taali ladumisalal 2 on suunatud sissepoole.
Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-
matult X- ja Y-telje suunas nihutada. Suurem täpsus on saavutatud tänu kõrgetäpsete kaalude ka-
sutamisele ning optimeeritud teljeparameetritele. Skaneerimisüksusi on veelgi edasi arendatud
asjakohaste nõuete täitmiseks.
Ladumismasinal SIPLACE X4i S micron on kaks ladumisala, üks üksikkonveier või üks kaksikkon-
veier. Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.
Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-
nendikärudega ja konfigureerida kuni 40-le rajale.
1.1.3.1 Ladumispeade konfiguratsiooni ülevaade
1
1.1.3.2 Ladumispeade konfiguratsiooni ülevaade (alates SC 707.1)
1
Ladumisala 1 Ladumisala 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
Ladumisala 1 Ladumisala 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
C&P20 M / C&P20 M CPP / CPP
