4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria 4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraver sioonist 706.1 SP1 Versioon 10/2014 228 4.1.5.2 Transpordivahendid Teisaldage masinat kah vel…
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.1 Konfiguratsioon transpordil ja tarnimisel
227
4.1.4.4 Kahveltõstuki toetuspunktid transpordikastis või kaubaalusel oleva masina transportimi-
sel
Positsioneerige kahveltõstuk üksnes (A)-ga märgistatud punktidesse. Jn 4.1 - 1 lk 223. Me soovi-
tame Teil kasti või kaubaalust koos pakendiga hilisemaks kasutamiseks alal hoida.
4
4.1.5 Masina transportimine ilma kasti või kaubaaluseta
4.1.5.1 Ohutusjuhised
4
4
4
4
HOIATUS
Masina kahjustamine.
Oht kahjustada masinat, kui seda transporditakse ilma kasti või kaubaaluseta.
Jälgige informatsiooni järgmises osas.
HOIATUS
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Järgida tuleb asjakohaseid raskete esemete transportimist käsitlevaid ohutusees-
kirju.
HOIATUS
MULJUMISOHT
Jalgade muljumisoht masina transportimise ajal.
Kandke spetsiaalseid kaitsejalaõnusid.
HOIATUS
Masina kahjustamine.
Oht kahjustada masinat, kui seda transporditakse ilma kasti või kaubaaluseta.
Lugege käesolev lõik enne masina transportimist täielikult läbi.
HOIATUS
Kahjustusoht!
Masina jala keere masina raamis võib saada kahjustatud, kui masinat lohistatakse möö-
da põrandat või see saab löögi.
Veenduge masina transportimisel, et kõik selle jalad oleksid põrandast kõrgemal.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
228
4.1.5.2 Transpordivahendid
Teisaldage masinat kahveltõstukiga, mille tehnilised näitajad on järgmised:
4.1.5.3 Kahveltõstuki toetuspunktid masinal
Joonisel 4.1 - 3, lk 229 näidatakse masinal ettenähtud kahveltõstuki toetuspunkte, kui masinat
tõstetakse kaubaaluselt üles või transporditakse ilma kaubaaluseta.
4
4
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake
enne
masina tõstmist tä-
helepanu järgmistele punktidele:
4
4
4
Kahvli pikkus Min. 1800 mm
Tõstevõime Min. 6,000 kg
Kahvliharude vahekaugus, kui need on paralleelselt
trükkplaatide liikumissuunaga
u 420 mm
JUHIS
Masina kahjustamise vältimine
Masina kaugemale transportimisel kaugustele alati kaubaalust ja kahveltõstukit.
HOIATUS
Kahvlite joondamine
– Kahvel peab olema trükkplaadikonveieri suhtes paralleelselt välja joondatud.
– Kahvel peab olema joondatud suunaga masina keskkohta.
HOIATUS
Sobimatust kahvlilaiusest tingitud kahjustusoht.
Liiga suur kahvliharude vahemaa, mille tõttu masinat tõstetakse kokkupuutepinnast väl-
jaspoolt, võib põhjustada masina raami deformatsiooni ning kahjustada kaableid ja liine.
Kahvlit tohib avada üksnes nii palju, et see paikneks alati masina alaküljel ettenäh-
tud toetuspinna piirkonnas (vt Jn 4.1 - 3
lk 229).
HOIATUS
Ühele küljele laadimisest tingitud kahjustusoht.
Masin jalgade ühepoolne koormamine, nt masina kaldumise korral, võib kaasa tuua ma-
sina jalgade deformeerumise.
Masina tõstmisel kontrollige, et mõlemad kahvliharud oleksid ühtlaselt koormatud.
Pange kahvliharudele ja masina vahele tugev toetuskiht.
Paluge teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kalduks kah-
veltõstukiga tõstmise ajal ühele küljele.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.1 Konfiguratsioon transpordil ja tarnimisel
229
4

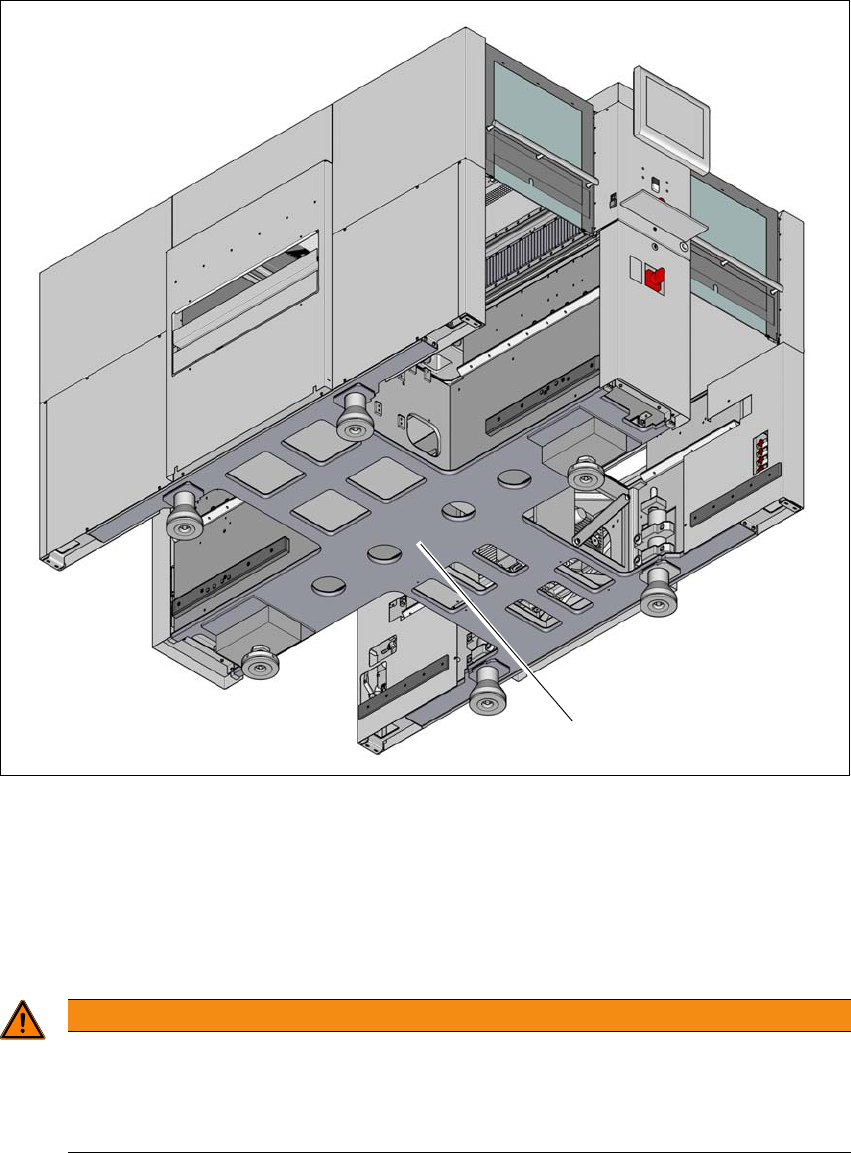

Jn 4.1 - 3 Kontaktpinnad - kahvel on paralleelne trükkplaaditranspordi suunaga (SIPLACE X3 S / X4 S näitel)
(1) Toetuspind kahveltõstuki kahvlile
4
4
4.1.5.4 Punktid, mida TULEB masina transportimisel järgida
4
(1)
HOIATUS
Oht kahjustada masina jalgu.
Masina jala keere masina raamis võib saada kahjustatud, kui masinat lohistatakse möö-
da põrandat või see saab löögi.
Veenduge masina transportimisel, et kõik selle jalad oleksid põrandast kõrgemal.
