Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.2 Infr ast ruktuur masina paigalduskohas 235 4.2.3.4 Toiteühendus - konfiguratsioon tarnimisel Toiteüh…
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
234
4.2.3.2 Elektritoite kontrollimine
Kontrollige, kas elektritoide vastab etteantud masinaspetsifikatsioonile (vt tabelit lõigus 3.2, page
121
).
4
4.2.3.3 Toitekaabli spetsifikatsioon
Järgmised tingimused kehtivad masina kliendipoolse elektrivarustuse kohta.
– 5 x 2,5 mm² pinge 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ korral, kui ladumismasina jaotuskilbi
ja kliendi toiteühenduse vahelise kaabli pikkus on kuni 20 meetrit. Üle 20-meetrise kaablipik-
kuse puhul 5 x 4 mm².
– 5 x 4 mm² pinge 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ korral, kui ladumismasina
jaotuskilbi ja kliendi toiteühenduse vahelise kaabli pikkus on kuni 20 meetrit. Üle 20-meetrise
kaablipikkuse puhul 5 x 6 mm².
Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.
4
JUHIS
Eletritoite koormuspiigid
Tehnilistel põhjustel tekib vooluvõrgus koormustippe.
Vajaduse korral pöörduge elektrivarustusettevõtte poole ja laske kontrollida võrgu-
takistust.
HOIATUS
Elektrijuhtmed peavda olema selgelt tähistatud.
Iga üksiku masina ja iga lisaseadme elektrikaablid peavad olema selgelt tähistatud ja
hästi eristatavad.
Kehtib selle riigi seadusandlus, kus masin töötab.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.2 Infrastruktuur masina paigalduskohas
235
4.2.3.4 Toiteühendus - konfiguratsioon tarnimisel
Toiteühendus on vastab riigis kasutatavale elektrivarustusele.
– Masin on häälestatud pingele 200 V AC, 220 V AC või 230 V AC.
Masinal on toitekaabel ILMA Cekoni pistikuta. 4
4

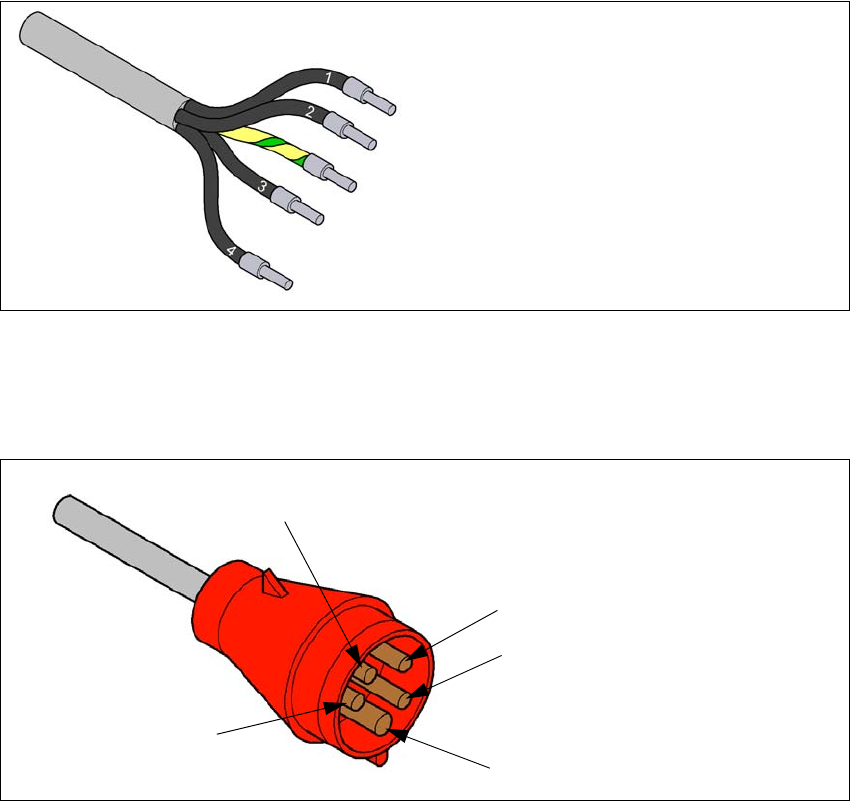

Jn 4.2 - 3 Toitekaabli juhtmete kirjeldus
– Masin on häälestatud pingele 380 V AC, 400 V AC või 415 V AC.
Masinal on toitekaabel KOOS Cekoni pistikuga. 4
4
Jn 4.2 - 4 Cekoni korgi tähistus
1 = (L1): pöördvoolufaas
2 = (L2): pöördvoolufaas
3 = (L3): pöördvoolufaas
4 = (N): neutraaljuht
roheline/kollane = (PE): juht
PE
L1
L2
L3
N
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
236
4.2.3.5 Toitekaabli ühendamine
4

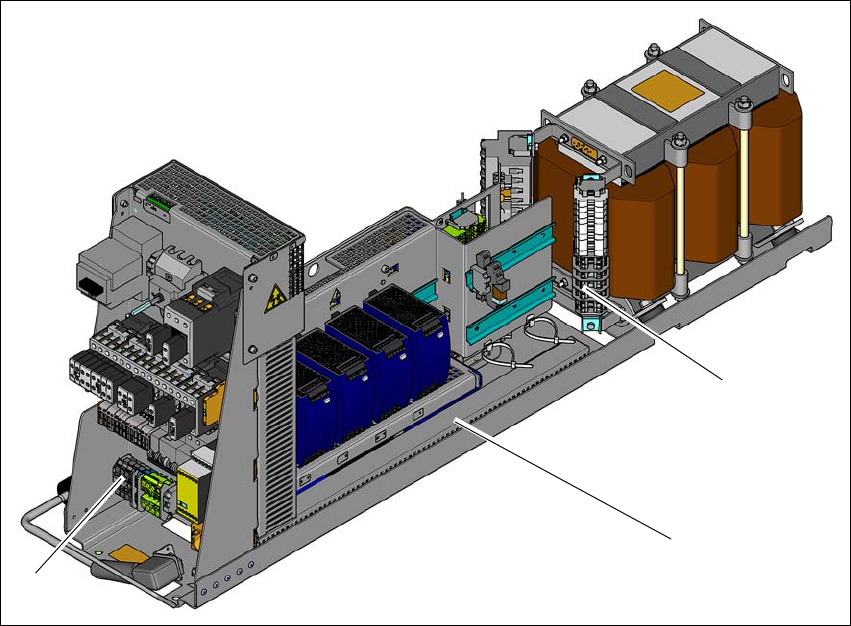

Jn 4.2 - 5 Klemmipaneel toitekaabli ühendamiseks
(1) Klemmipaneel (kolmefaasilise trafo primaarklemmid)
(2) Toiteplokk
(3) Toiteklemmid
Pigistage iga kaablisoone otsa hülss.
Viige toitekaabel toiteklemmide juurde (osa 3)
Kinnitage kaabel toiteklemmide külge (osa 3)
(L1): pöördvoolufaas 4
(L2): pöördvoolufaas 4
(L3): pöördvoolufaas 4
(N): neutraaljuht 4
(PE): kaitsejuht PE 4
Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.
Kinnitage toitekaabel kaablisidemete abil.
(1)
(2)
(3)
