Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine 245 4.3.6 Plaadikonveieri kõrguse eelseadistamine Lükake kahveltõstuki kahvel …
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
244
4.3.4 Trükkplaadikonveieri kõrgus masinal
Masinat on võimalik seada järgmiste trükkplaadikonveieri kõrguste peale:
900 mm ± 15 mm 4
930 mm ± 15 mm (SMEMA kõrgus) 4
950 mm ± 15 mm (SMEMA kõrgus) 4
4
4.3.5 Tööriistad ja seadmed
Masina kõrguse seadmiseks on vaja järgmisi tööriistu ja seadmeid:
Masina kõrguse seadmiseks on vaja järgmisi tööriistu ja seadmeid:
– Harkvõti SW 36, toote nr 00096286-01
– Võtit laiusega 36 seadekruvil M24x2x120 kasutatakse masina jalgade kõrguse reguleerimi-
seks.
– Konksvõti 135 - 145 masina keskmiste jalgade reguleerimiseks,
toote nr 00376519-xx
– Üksikpea võti SW 65, toote nr 00353827-0, laius 65 kuuskant-lukustusmutrile M24 masina
jala keskel
– Kuuskantvõti, mõõt 10, toote nr 00373926-01 kuuskant-pesapeapoltidele M12x80 vahedetai-
lide kinnitamiseks masina jalgade keskele
– Kuuskantvõti, mõõt 19, toote nr 00373928-01 kuuskant-pesapeapoldile M24x90 fikseerimis-
detailide ajutiseks kinnitamiseks masina nelja välimise jala külge
– Kuuskant-tihvtiga momentvõti, mõõt 19, pingutusmoment 130 Nm
masina välimiste jalgade lõplikuks pingutamiseks
– Masina vesilood: täpsus 0,02 mm/m
– Kahveltõstuk (vt spetsifikatsiooni 4.1.4.3 lk 226).
– Õhkpatjadega transpordisüsteem: SIPLACE HSxx, toote nr 00119002-S01 (suvand)
JUHIS
Trükkplaadikonveieri kõrgus on kaugus trükkplaadikonveieri lindi ülemise serva ja masi-
na jala alumise serva vahel.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
245
4.3.6 Plaadikonveieri kõrguse eelseadistamine
Lükake kahveltõstuki kahvel masina alla vastavalt joonisele 4.3 - 2.
4

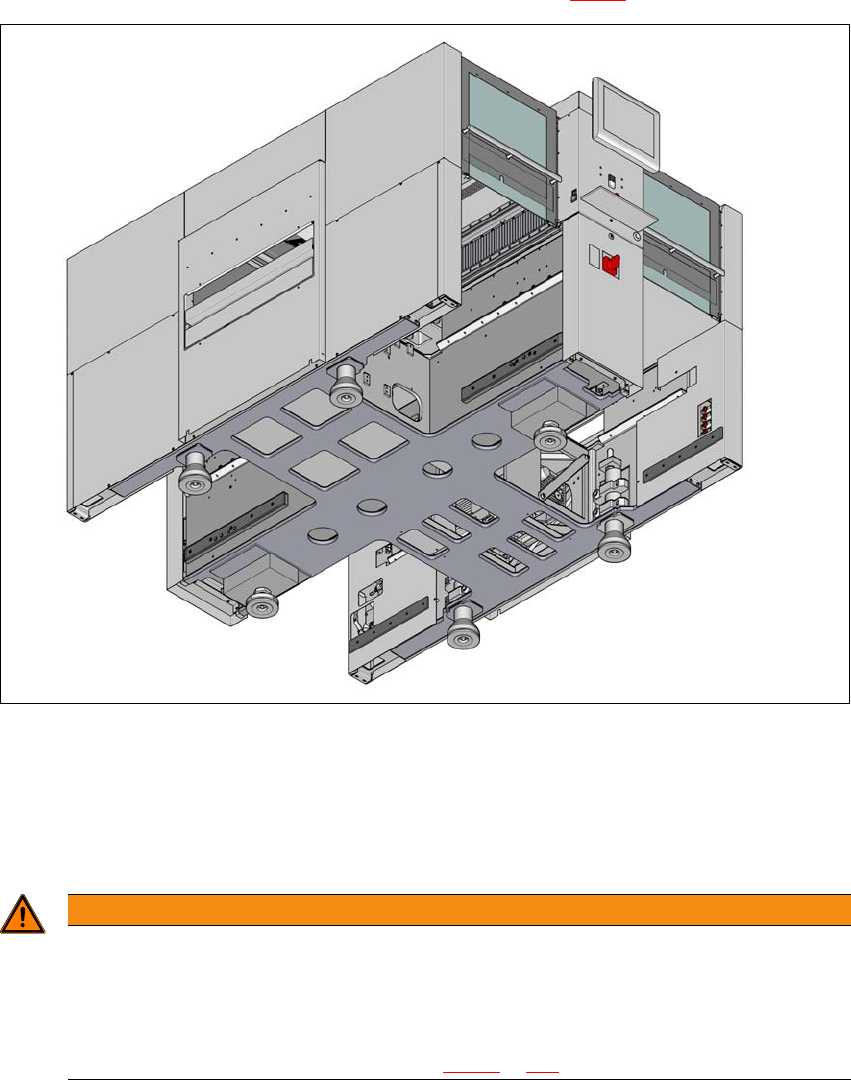

Jn 4.3 - 2 Kontaktpinnad - kahvel on paralleelne trükkplaaditranspordi suunaga (SIPLACE X2 S/X3 S/ X4 S näitel)
(1) Toetuspind kahveltõstuki kahvlile
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake
enne
masina tõstmist tä-
helepanu järgmistele punktidele:
4
HOIATUS
Sobimatust kahvlilaiusest tingitud kahjustusoht.
Masina jalgade vahemaa on 776 mm. Seelle vahemaa suurendamine nii, et masinat tõs-
tetakse raami külgmistest osadest, võib põhjustada masina raami deformatsiooni.
Kahvliharusid võib laiendada üksnes nii palju, et need paikneksis masina jalgade
juures toetuspinna piirkonnas (joonis 4.3 - 2
lk 245).
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
246
4
Tõstke masin kahveltõstukiga umbes 35 cm kõrgusele. See on vajalik operaatori jalgade vi-
gastamise vältimiseks, kui masina jalad ootamatult langetatakse.
Masin toetub 6 jalale.
– 4 välimist masina jalga (osa 1 joonisel 4.3 - 4
, lk 247 )
– Masina välimised jalad trükkplaadikonveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, toote nr 03000890-02 (osa 1 joonisel 4.3 - 3
).
– 2 keskmist masina jalga (osa 2 joonisel 4.3 - 4
lk 247) 2 vahedetailiga (osad 3 ja 4 joonisel
4.3 - 4
lk 247) kõrguse reguleerimiseks, vajaduse korral.
4
Jn 4.3 - 3 Masina välimised jalad - kaks versiooni (mõõtmed millimeetrites)
HOIATUS
Ühele küljele laadimisest tingitud kahjustusoht.
Masin jalgade ühepoolne koormamine, nt masina kaldumise korral, võib kaasa tuua ma-
sina jalgade deformeerumise.
Masina tõstmisel kontrollige, et mõlemad kahvliharud oleksid ühtlaselt koormatud.
Pange kahvliharudele ja masina vahele tugev toetuskiht.
Paluge teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kalduks kah-
veltõstukiga tõstmise ajal ühele küljele.
