Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine 247 4 Jn 4.3 - 4 Masina jalad (SIPLACE X2 S/X3 S/ X4 S näitel) 4 (1) Masina väli…
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
246
4
Tõstke masin kahveltõstukiga umbes 35 cm kõrgusele. See on vajalik operaatori jalgade vi-
gastamise vältimiseks, kui masina jalad ootamatult langetatakse.
Masin toetub 6 jalale.
– 4 välimist masina jalga (osa 1 joonisel 4.3 - 4
, lk 247 )
– Masina välimised jalad trükkplaadikonveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, toote nr 03000890-02 (osa 1 joonisel 4.3 - 3
).
– 2 keskmist masina jalga (osa 2 joonisel 4.3 - 4
lk 247) 2 vahedetailiga (osad 3 ja 4 joonisel
4.3 - 4
lk 247) kõrguse reguleerimiseks, vajaduse korral.
4

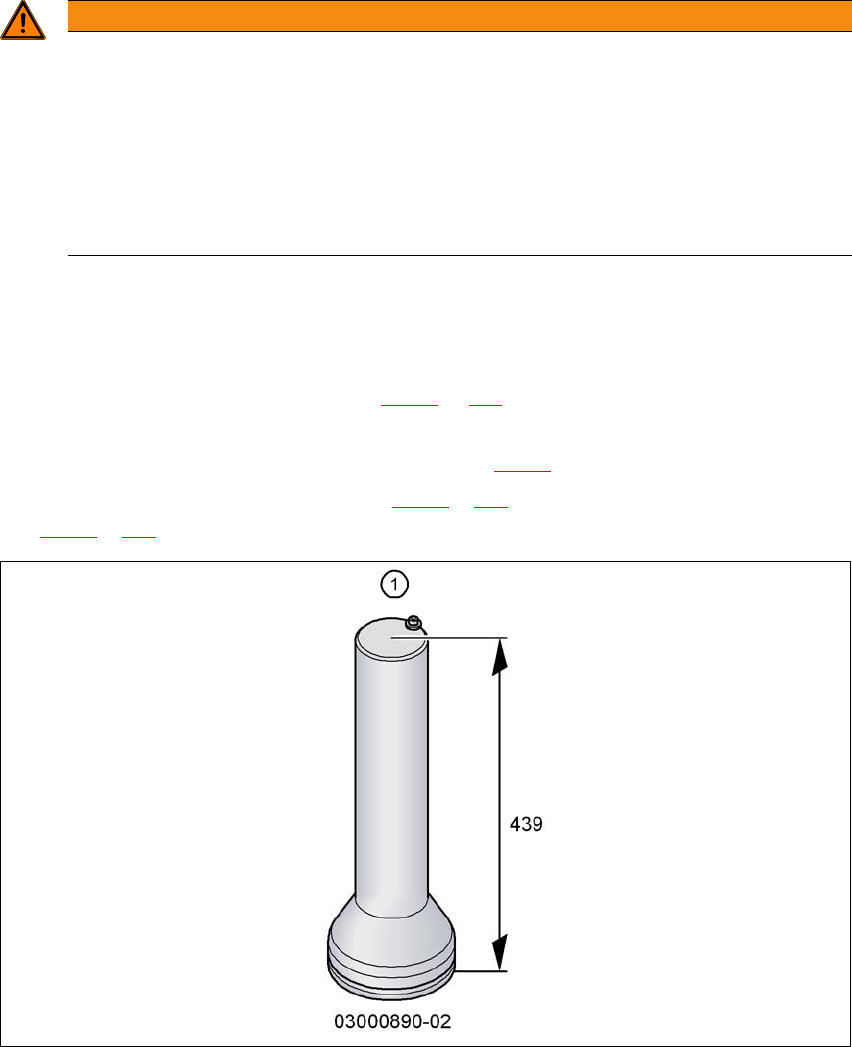

Jn 4.3 - 3 Masina välimised jalad - kaks versiooni (mõõtmed millimeetrites)
HOIATUS
Ühele küljele laadimisest tingitud kahjustusoht.
Masin jalgade ühepoolne koormamine, nt masina kaldumise korral, võib kaasa tuua ma-
sina jalgade deformeerumise.
Masina tõstmisel kontrollige, et mõlemad kahvliharud oleksid ühtlaselt koormatud.
Pange kahvliharudele ja masina vahele tugev toetuskiht.
Paluge teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kalduks kah-
veltõstukiga tõstmise ajal ühele küljele.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
247
4

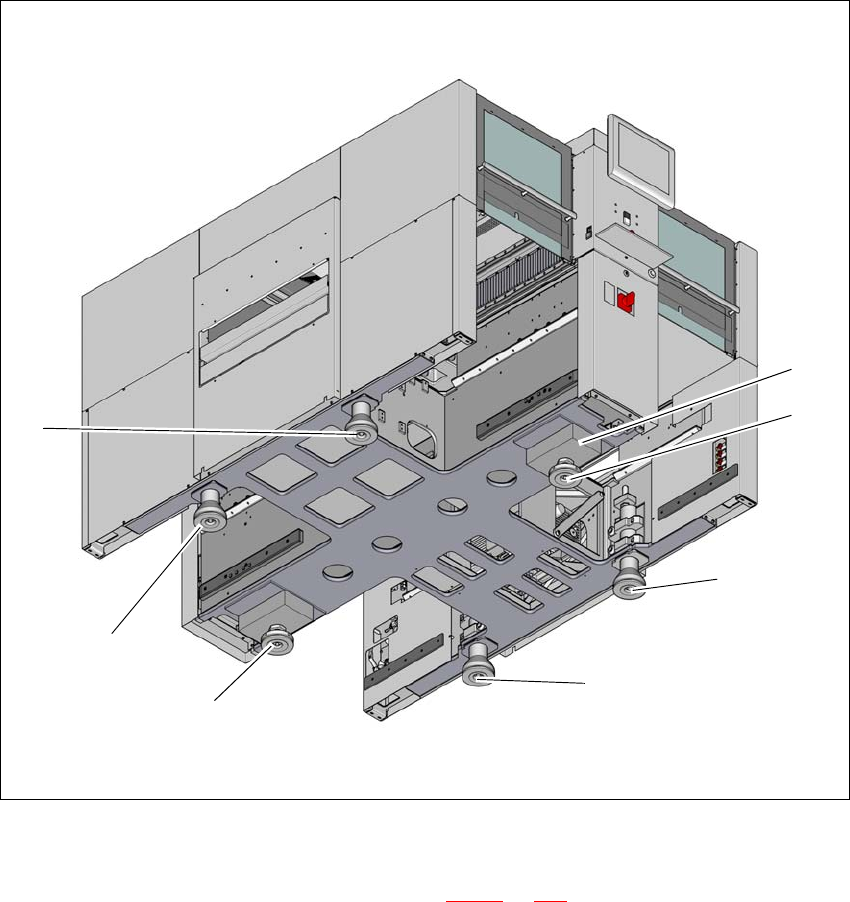

Jn 4.3 - 4 Masina jalad (SIPLACE X2 S/X3 S/ X4 S näitel)
4
(1) Masina välimine jalg, 4 tk, 2 varianti (vt joonis 4.3 - 3, lk 246 )
(2) Masina keskmine jalg, 2 tk
(3) Vahedetail toiteploki kõrval
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
248
4.3.6.1 Masina keskmiste jalgade eelseadistamine
Masina keskmised jalad on seadistatud esimesena. Vahedetail tuleb kruvida ettenähtud kohta
masina all: varieerub olenevalt masina kõrgusest.
Trükkplaadikonveieri kõrguse e seadmine 900 mm-le 4
Vahedetaili vajate plaadikonveieri kõrguse 900 mm jaoks.
Veenduge, et vahedetaili 90 mm laiune külg on vertikaalne ning masina keskmises jalas olev
auk on suunatud allapoole.
4
4
4
4
4
4
4
4
4
4
4
4

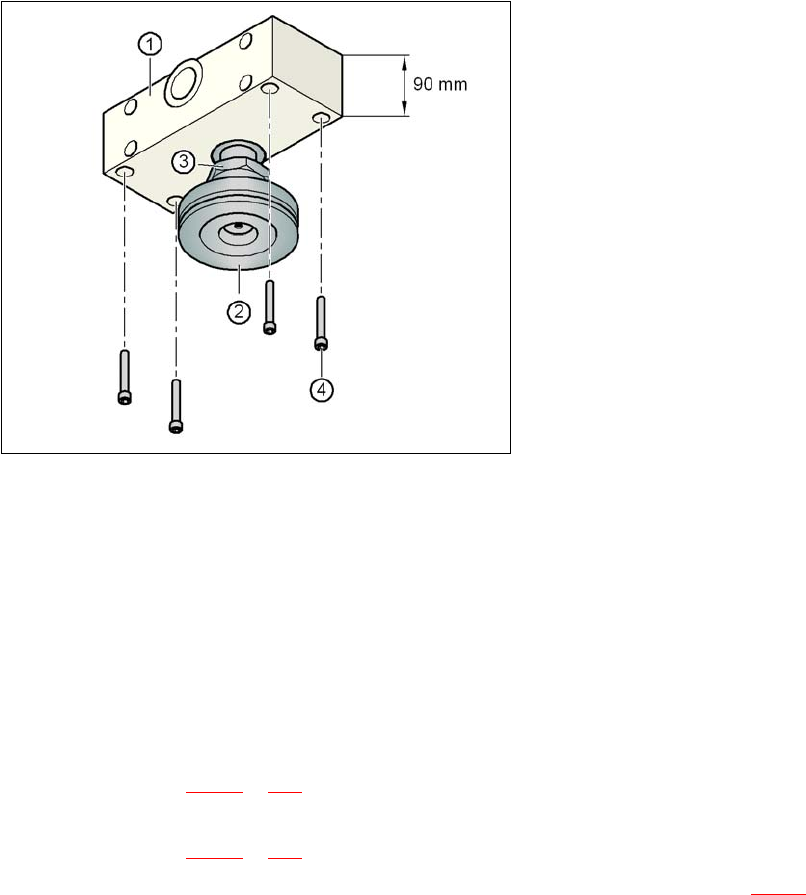

Jn 4.3 - 5 Konveieri kõrguse 900 mm vahedetaili joondamine
4
(1) Vahedetaili kõrgus 90 mm
(2) Masina keskmine jalg
(3) Lukustusmutter M24
(4) Kuuskant-pesapeapolt M12x80, 4 tk
Kruvige masina keskmine jalg vahedetaili all olevasse auku.
Joondage kaks masina all olevat vahedetaili järgmiselt:
– Vahedetaili ava pneumoseadme küljel on suunatud plaadikonveieri liikumise suunas
(osa 4 joonisel 4.3 - 4
lk 247).
– Vahedetaili ava toiteplokil küljel on suunatud plaadikonveieri liikumisele vastassuunas
(osa 3 joonisel 4.3 - 4
lk 247).
Kinnitage kumbki vahedetail nelja kuuskant-pesapeapoldiga M12x80 (osa 4 joonisel 4.3 - 5).
Kasutage 10 mm-st kruvikeerajaotsakut.
