4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria 4.3 Masina ülesseadmine Alates ta rkvaraversioonist 706.1 SP1 Vers ioon 10/2014 248 4.3.6.1 Masina keskmiste jalgade eelseadistamine Masina keskmised jalad o …
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
247
4
Jn 4.3 - 4 Masina jalad (SIPLACE X2 S/X3 S/ X4 S näitel)
4
(1) Masina välimine jalg, 4 tk, 2 varianti (vt joonis 4.3 - 3, lk 246 )
(2) Masina keskmine jalg, 2 tk
(3) Vahedetail toiteploki kõrval
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
248
4.3.6.1 Masina keskmiste jalgade eelseadistamine
Masina keskmised jalad on seadistatud esimesena. Vahedetail tuleb kruvida ettenähtud kohta
masina all: varieerub olenevalt masina kõrgusest.
Trükkplaadikonveieri kõrguse e seadmine 900 mm-le 4
Vahedetaili vajate plaadikonveieri kõrguse 900 mm jaoks.
Veenduge, et vahedetaili 90 mm laiune külg on vertikaalne ning masina keskmises jalas olev
auk on suunatud allapoole.
4
4
4
4
4
4
4
4
4
4
4
4

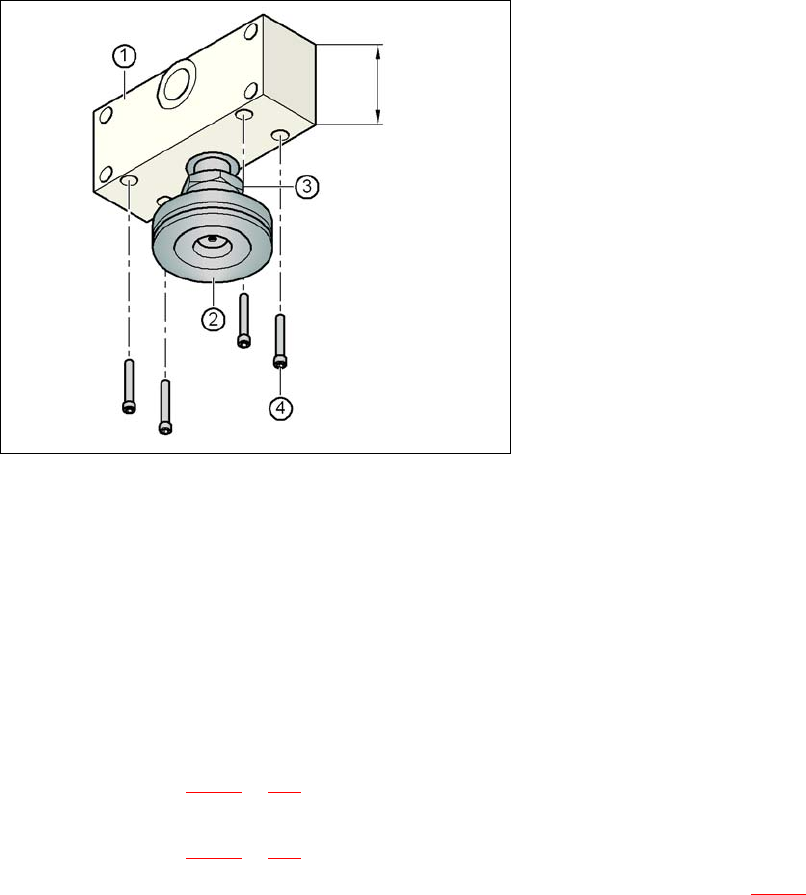

Jn 4.3 - 5 Konveieri kõrguse 900 mm vahedetaili joondamine
4
(1) Vahedetaili kõrgus 90 mm
(2) Masina keskmine jalg
(3) Lukustusmutter M24
(4) Kuuskant-pesapeapolt M12x80, 4 tk
Kruvige masina keskmine jalg vahedetaili all olevasse auku.
Joondage kaks masina all olevat vahedetaili järgmiselt:
– Vahedetaili ava pneumoseadme küljel on suunatud plaadikonveieri liikumise suunas
(osa 4 joonisel 4.3 - 4
lk 247).
– Vahedetaili ava toiteplokil küljel on suunatud plaadikonveieri liikumisele vastassuunas
(osa 3 joonisel 4.3 - 4
lk 247).
Kinnitage kumbki vahedetail nelja kuuskant-pesapeapoldiga M12x80 (osa 4 joonisel 4.3 - 5).
Kasutage 10 mm-st kruvikeerajaotsakut.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
249
Trükkplaadikonveieri kõrguse e seadmine 930 ja 950 mm-le 4
Vahedetaili vajate ka plaadikonveieri kõrguste 930 mm ja 950 mm jaoks.
Veenduge, et vahedetaili 122,5 mm laiune külg on vertikaalne ning masina keskmises jalas
olev auk on suunatud allapoole.
4
Jn 4.3 - 6 Konveieri kõrguse 930 ja 950 mm vahedetaili joondamine
4
(1) Vahedetaili kõrgus 122,5 mm
(2) Masinajalg
(3) Lukustusmutter M24
(4) Kuuskant-pesapeapolt M12x80, 4 tk
Kruvige masina keskmine jalg vahedetaili all olevasse auku.
Joondage vahedetailid järgmiselt:
– Vahedetaili ava pneumoseadme küljel on suunatud plaadikonveieri liikumise suunas
(osa 4 joonisel 4.3 - 4
lk 247).
– Vahedetaili ava toiteplokil küljel on suunatud plaadikonveieri liikumisele vastassuunas
(osa 3 joonisel 4.3 - 4
lk 247).
Kinnitage kumbki vahedetail nelja kuuskant-pesapeapoldiga M12x80 (osa 4 joonisel 4.3 - 6).
Kasutage 10 mm-st kruvikeerajaotsakut.
122.5 mm
