4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria 4.3 Masina ülesseadmine Alates ta rkvaraversioonist 706.1 SP1 Vers ioon 10/2014 256 4 Jn 4.3 - 11 Masina välimiste jalgade kõ rguse eelseadistamine (1) Sead e…
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
255
4

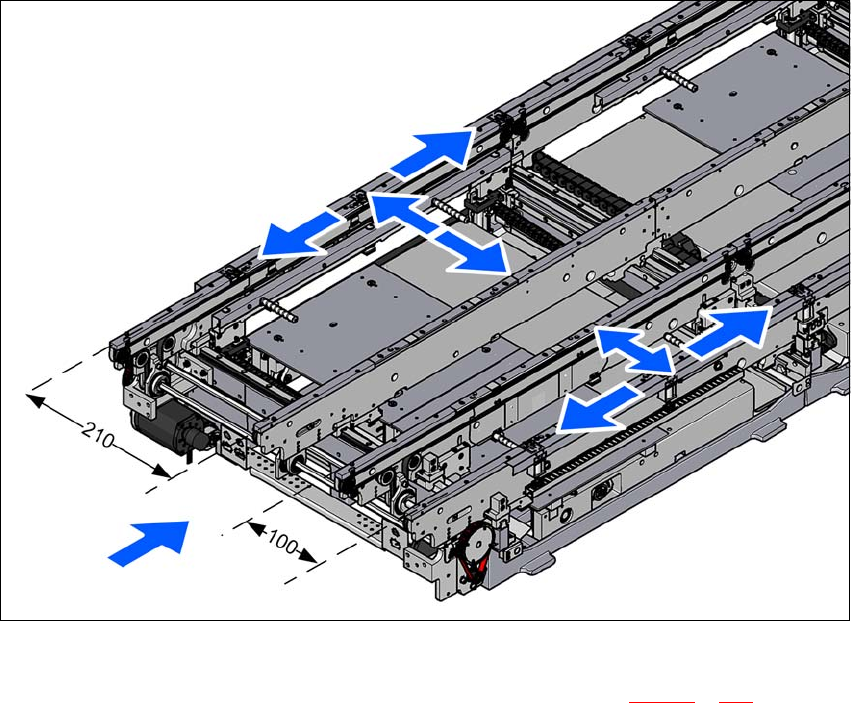

Jn 4.3 - 10 Masina reguleerimine X- ja Y-telje suunas
Reguleerige harkvõtme abil seadekruvi M24x2x120 (osa 1 joonisel 4.3 - 11 lk 256), nii et ma-
sina vesiloodis olev vedelik ei erineks konveieri nõutava kõrguse puhul nullpunktist.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
256
4
Jn 4.3 - 11 Masina välimiste jalgade kõrguse eelseadistamine
(1) Seadekruvi M24x120 kõrguse reguleerimiseks (M24x100 masina kõrgusele 900 mm)
(2) Masina välimine jalg
(3) Kinnitusosa
(4) Kuuskant-pesapeapolt M24x90
Kontrollige nõutavat trükkplaadikonveieri kõrgust.
Kui masina jalad on joondatud, pingutage kuuskant-pesapeapolte 24x90 (osa 4), et fikseerida
kõik masina välimiste jalgade (osa 3) kinnitusdetailid.
4
Kruvige harkvõtme abil masina keskmisi jalgu umbes 135 - 145 võrra väljapoole, kuni jalad
toetuvad kindlalt maapinnale.
Veenduge, et masina keskmised jalad ei ole liiga välja kruvitud, mis tooks kaasa masina eba-
stabiilsuse.
JUHIS
Vibratsioon liiga väikese pingutusmomendi korral.
Pingutusmoment on 130 Nm. Väiksem pingutusmoment võib kaasa tuua masina vibree-
rimise.
Kasutage piisavalt suurt pingutusmomenti.
(4)
(2)
(1)
(3)
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine
257
4
Jn 4.3 - 12 Masina keskmiste jalgade joondamine ja lukustamine
Kontrollige vesiloodiga veelkord masina väljajoonduse täpsust.
Pingutage harkvõtme SW65 abil lukustusmutter M24 (osa 3).
(1) Vahedetail
(2) Masina keskmine jalg
(3) Lukustusmutter M24
