Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine 259 4.3.9 Transpordiklam brite eemaldamine Transpordiklambrid o n kinnitatu d li…

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria

4.3 Masina ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014

258

4.3.8.2 Masina väljajoondamine õhkpatjadega transpordisüsteemiga

 Asetage õhkpatjadega transpordisüsteemi neli õhkpatja masinaraamil olevate tugipunktide

alla.

 Tõstke masin üles ja joondage tootmisliini suhtes välja.

 Kontrollige trükkplaadikonveieri kaugust kõrvalolevast masinast. See peab olema 1 - 3 mm.

 Laske masin alla.

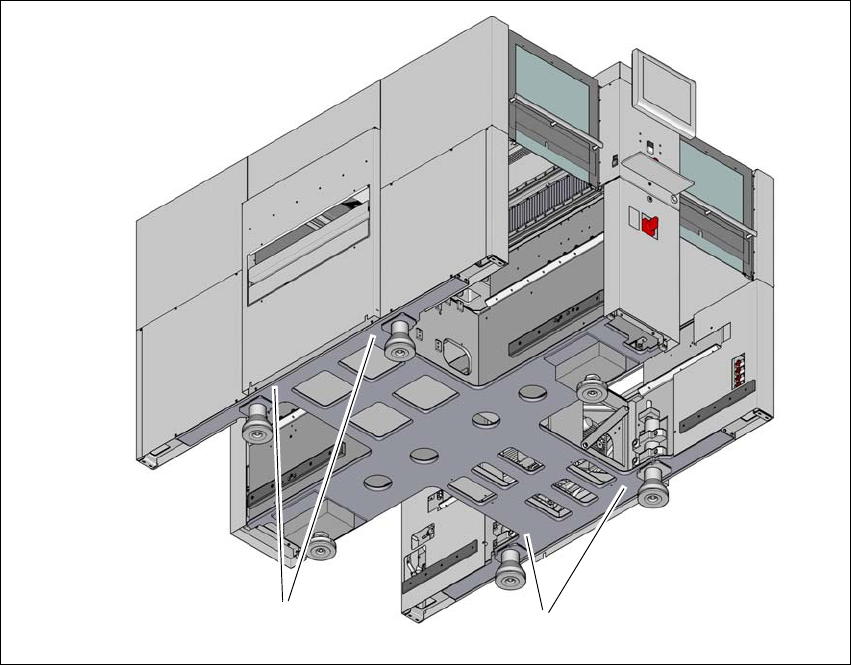

Jn 4.3 - 13 Õhkpatjadega transpordisüsteemi toetuspunktid (SIPLACE X2 S/X3 S/ X4 S näitel)

(1) 4 toetuspunkti õhkpatjadega transpordisüsteemi jaoks

(1)

Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.3 Masina ülesseadmine

259

4.3.9 Transpordiklambrite eemaldamine

Transpordiklambrid on kinnitatud lineaarjuhikute külge. Kõigi portaalide X-teljed ja Y-teljed on

kahe transpordiklambriga kinnitatud.

 Eemaldage portaalitelgedelt kõik transpordiklambrid.

 Kui tekib vajadus SIPLACE masina transportimiseks, siis peavad olema transpordiklambrid

transportimise vältel kinnitatud.

4.3.10 Korrosioonivastase kaitsekatte eemaldamine juhikrööbastelt

Enne tarnimist kaetakse masinad korrosioonivastase kaitsekattega.

ETTEVAATUST!

Lühendab laagrite ja juhtsiinide eluiga.

Kui korrosioonivastane määre seguneb teljelaagrite määrimiseks kasutatava määrdega,

siis lüheneb tunduvalt laagrite ja juhikrööbaste tööiga.

 Seetõttu tuleb eemaldada korrosioonivastane kaitsekate kõigilt telgedelt ja laagri-

telt, kui nihutate masina käikulaskmisel esimest korda selle telgi.

 Määrige kõiki telgi ja laagreid korrashoiujuhendis mainitud määrdega.

ETTEVAATUST!

Laagrimäärde kahjustamisoht.

Alkohol kahjustab juhikukelkudes olevat määret.

 Siinide ja skaalade puhastamise ajal veenduge, et alkoholi ei satuks juhtkärule.

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria

4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014

260

4.4 Komponendikäru kohandamine trükkplaadikonveieri kõr-

gusega

Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:

900 mm 4

930 mm (standardkõrgus) 4

950 mm (SMEMA kõrgus) 4

Jn 4.4 - 1 Komponendikäru

(1) Avad transpordikõrgustele 900, 930 ja 950 mm.

(2) Plokk

(3) Komponendilaud

(4) M8-avad montaažiseadme kinnitamiseks
