4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
260
4.4 Komponendikäru kohandamine trükkplaadikonveieri kõr-
gusega
Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:
900 mm 4
930 mm (standardkõrgus) 4
950 mm (SMEMA kõrgus) 4
4

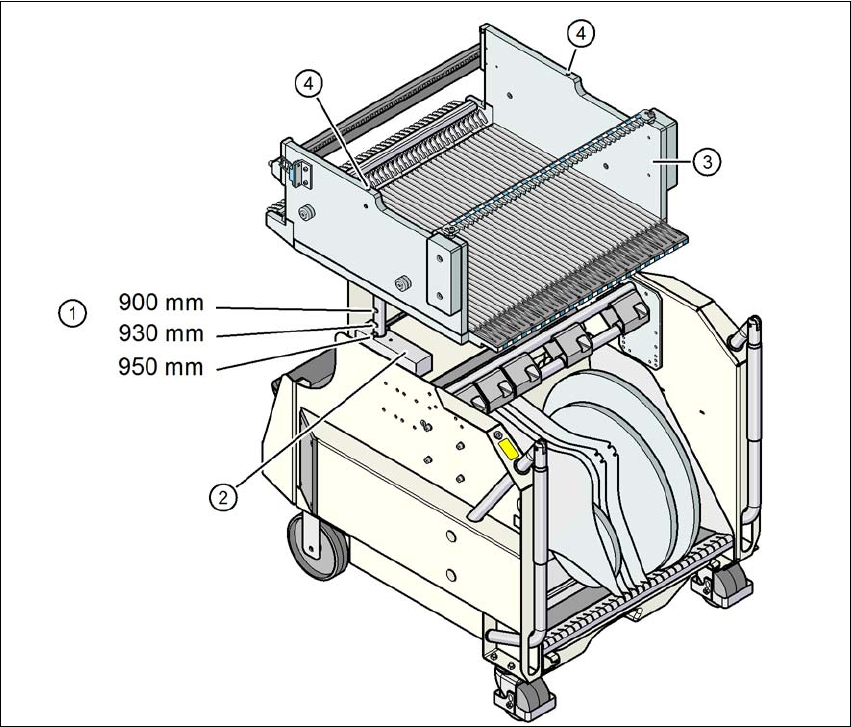

Jn 4.4 - 1 Komponendikäru
(1) Avad transpordikõrgustele 900, 930 ja 950 mm.
(2) Plokk
(3) Komponendilaud
(4) M8-avad montaažiseadme kinnitamiseks
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega
261
4.4.1 Hoiatusjuhised
4
4.4.2 Tööriistad ja seadmed
Komponendikäru seadistamiseks on vaja järgmisi tööriistu ja varustust:
– Montaažiseade (toote nr 03015976-xx)
– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg
4.4.3 Komponendikäru kõrguse muutmine
4
Kinnitage montaažiseade kahe sisekuuskantkruviga M8 x 50 komponendilaua külge. Kom-
ponendilaua 60 ja komponendilaua 30 jaoks on saadaval kaks erinevat ava.
Riputage tõsteseadme konksud aasadesse.
Vabastage kinnituskruvid ja tõstke komponendilaud soovitud asendisse.
Paigaldage kinnituskruvid ja pingutage kinni.
HOIATUS
Komponendikäru kõrguse reguleerimine lubatud vaid asjakohase kvalifikatsioniga isiku-
tel.
Vaid ASM Assembly Systems GmbH&Co.KG tehnikud või kvalifitseeritud töötajad või-
vad reguleerida komponendikäru kõrgust.
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Kui soovite komponendilaua kõrgust ümber seada, siis eemaldage kõik sööturmoo-
dulid komponendilaua küljest.
HOIATUS
Kahjustusoht!
Vahetuslaua tõstmine ja langetamine võib põhjustada selle deformatsiooni.
Eemaldage komponendilaua küljest kõik sööturmoodulid.
Monteerige kõrguse seadmiseks montaažiseade komponendilaua külge.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.5 Lindijäätmekanali kohandamine komponendi kõrgusega Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
262
4.5 Lindijäätmekanali kohandamine komponendi kõrgusega
Kui kasutatakse sööturmooduleid, mis töötlevad linte taskukõrgusega > 8 mm, siis tuleb eemal-
dada eraldusplaat (1).
4

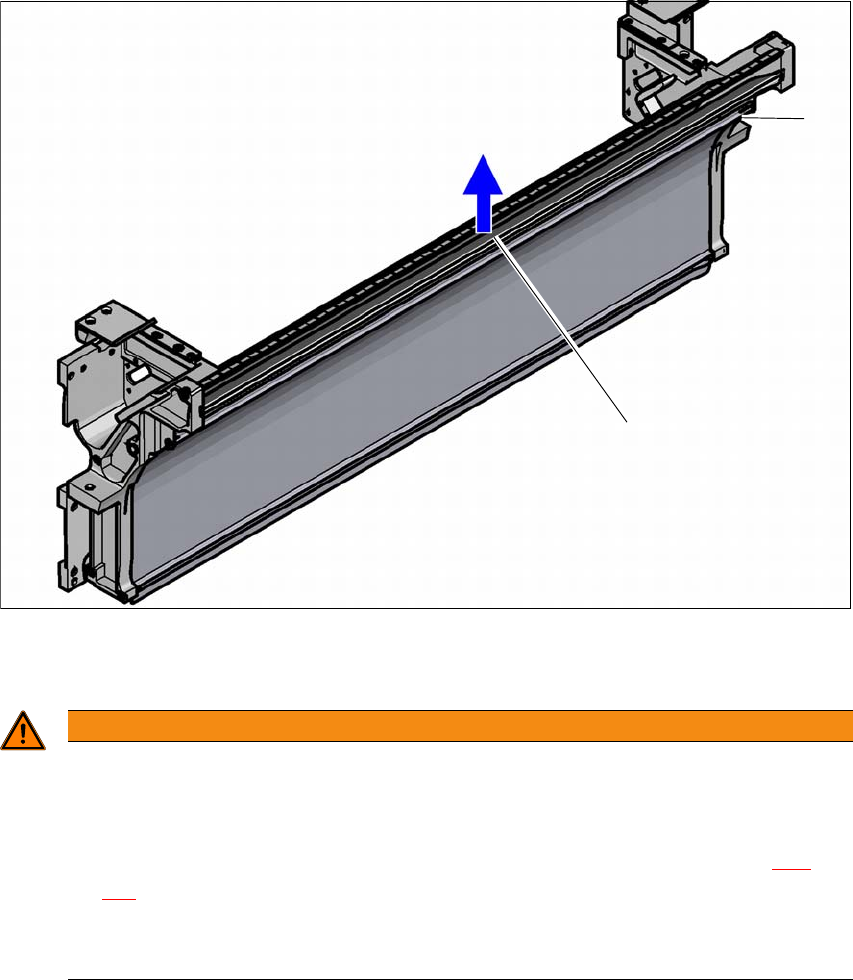

(1) Eraldusplaat lintidele > 8 mm, eemaldatav
(2) Kinnituskruvid
4
Vabastage kinnituskruvid.
Tõmmake eraldusplaat välja.
HOIATUS
Eraldusplaadi eemaldamine.
Eraldusplaadi eemaldamiseks lülitage masin pealülitist välja.
Ühendage lahti masina elektri- ja suruõhutoide.
Kindlustage masin volitamata taassisselülitamise nagu on kirjeldatud lõigus 2.10, lk
105
.
Oodake kuni lindlõikuri töörõhk rõhk langeb 0 MPa peale.
Ärge pistke käsi lindijäätmekanalisse.
(1)
(2)
