5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.2 Juhtseadised ja näidikud Alates tarkvaraversioonist 706.1 SP 1 Versioon 10/2014 270 5.2.2 Kirjeldus Kõik juhtsea dmed on k ättesaadav ad 1,40 m pikkusele inimesele.…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.2 Juhtseadised ja näidikud
269
5.2 Juhtseadised ja näidikud
5.2.1 Ülevaade
5

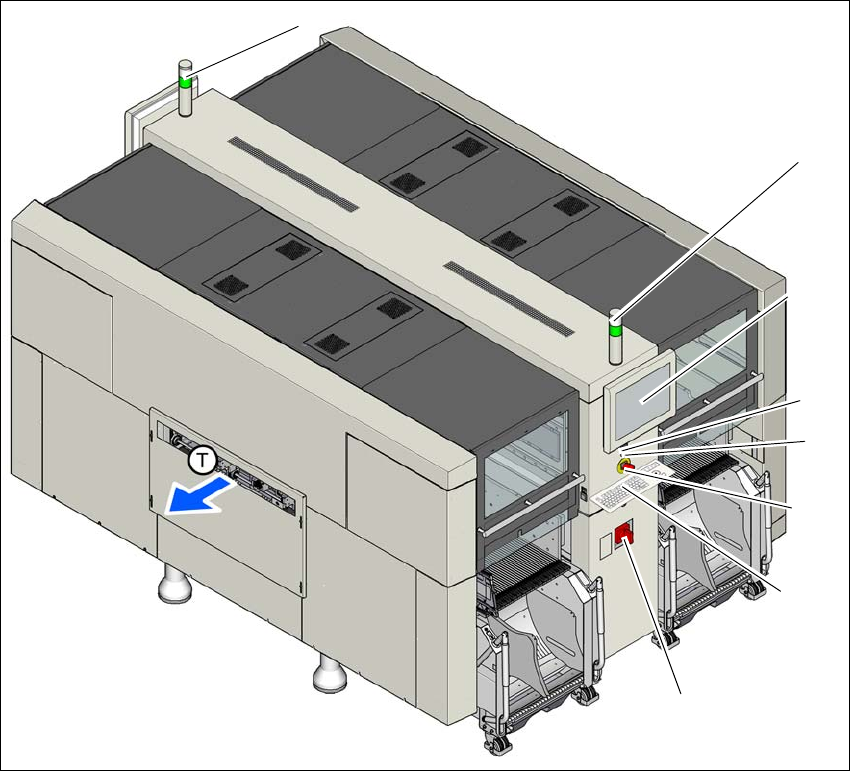

Jn 5.2 - 1 Juhtseadised ja näidikud (SIPLACE X2 S/X3 S/ X4 S näitel)
(1) Pealüliti (5) Start-nupp (roheline)
(2) Stopp-nupp (must) (6) LCD-puuteekraan
(3) AVARIISEISKAMISNUPP (7) Helisignaaliga märgutuled
(4) Klaviatuur (T) Trükkplaatide liikumissuund
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.2 Juhtseadised ja näidikud Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
270
5.2.2 Kirjeldus
Kõik juhtseadmed on kättesaadavad 1,40 m pikkusele inimesele.
Pealüliti 5
Pealülitit kasutatakse masina toite sisse ja välja lülitamiseks.
5
Stopp-nupp 5
Seda valet nuppu kasutatakse masina seiskamiseks.
Start-nupp (roheline) 5
See roheline nupp käivitab masina pärast selle sisselülitamist või pärast tõrke kõrvaldamist.
AVARIISEISKAMISNUPP 5
Avariiseiskamisnupp lukustub pärast allavajutamist sisselülitatud asendisse. Portaali telgede,
komponendikärude, konveierite ja lindilõikurite toitevool lülitatakse välja ning vähendatakse ladu-
mispeade tähtede telgedele antavat pinget. Nupu vabastamiseks tuleb seda pöörata.
LCD-puuteekraan 5
Ladumismasina mõlemal küljel asub üks puutetundliku pinnaga (puuteekraan) LCD-lameekraan.
OHTLIK
Eluohtlik pinge.
Mõned masina sees olevad osad on eluohtlikult pingestatud - seda isegi siis, kui pealüliti
on välja lülitatud.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.2 Juhtseadised ja näidikud
271
Klaviatuur 5
Klaviatuur asub monitori all.
5
Helisignaaliga märgutuli - kahevärviline (standardvarustus) 5
Märgulampide värvide järjestus: valge - roheline. Need lambid näitavad masina tööolekuid ja ta-
litlushäireid. Vt lisaks
Lõik 5.7 lk 290
.
Helisignaaliga märgutuli - kolmevärviline (lisavarustus) 5
Märgulampide värvide järjestus: punane - kollane - roheline. Need lambid näitavad masina tööole-
kuid ja talitlushäireid. Vt lisaks
Lõik 5.7 lk 290
.
ETTEVAATUST!
Monitori ja klaviatuuri kokkupõrkeoht
Komponendikäruga töötamisel on oht kokku põrgata monitori ja klaviatuuriga.
Pöörake monitor ja klaviatuur küljele.
Ärge pange oma pead monitori ja klaviatuuri alla.
