Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.3 SIPLACE-liini sisselülitamine
273
5.3 SIPLACE-liini sisselülitamine
5.3.1 Programmi SIPLACE Pro Line Control GUI käivitamine
Käivitage liiniarvutis programm SIPLACE Pro Line Control GUI
Windowsi startmenüü kaudu:
Start --> Programs --> SIPLACE Pro --> LCGUI
või
desktopil oleva ikooniga .
Sisestage kasutaja andmed.
Süsteem võtab nüüd ühendust SIPLACE Pro serveriga ja avab kasutajaliidese.
5.3.2 Mida tuleb enne jaamade sisselülitamist jälgida
5
Kontrollige, kas jaamad on elektri- ja suruõhutoite külge ühendatud.
Teostage jaamadel visuaalne kontrollimine. Tehke kindlaks, et portaalide liikumispiirkonda-
des ei esine takistusi.
Tehke kindlaks, et kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Waffle Packi vaheti korral: Enne masina sisselülitamist lülitage sisse Waffle Packi vaheti.
ETTEVAATUST!
Viige palun enne jaamade sisselülitamist läbi järgmised töösammud.
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
274
5.3.3 Kasutajate klassifitseerimine
Teatud kindlaid funktsioone või menüüsid tohib tööle rakendada või ette kutsuda üksnes selleks
väljakoolitatud personal. Seejuures eristatakse järgmisi käsitsemistasandeid:
–Tootmine
– Laiendatud tootmine
– Teenindus (klient)
– Teenindus (SIPLACE)
Käsitsemistasandeid "Laiendatud tootmine" ja "Teenindus (klient)" on võimalik salasõnaga
kaitsta. Operaatoritase "Teenindus (SIPLACE)" on juba kaitstud salasõnaga.
Vt kasutajate klassifitseerimise kohta üksikasjalikku kirjeldust lõigust 5.1
lk 265.
5.3.4 Jaama sisselülitamine ja jaamatarkvara kasutajaliidese käivitamine
5
Lülitage jaam pealülitist sisse.
Kontrollige pärast sisselülitamist, kas manomeetrid näitavad nõutavat töörõhku.
Laetakse jaamaarvuti tarkvara ja jaamatarkvara kuvab vaate "Tootmine" käsitsemistasandi
"Tootmine" jaoks (vt järgmist joonist).
ETTEVAATUST!
Sideprobleemid jaamade sisselülitamise ajal.
Jaama varajane sisselülitamisest võib kaasa tuua sideprobleeme.
Lülitage jaam sisse alles siis, kui SIPLACE Pro arvuti monitorile kuvatakse "Desk-
top",
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.3 SIPLACE-liini sisselülitamine
275
5

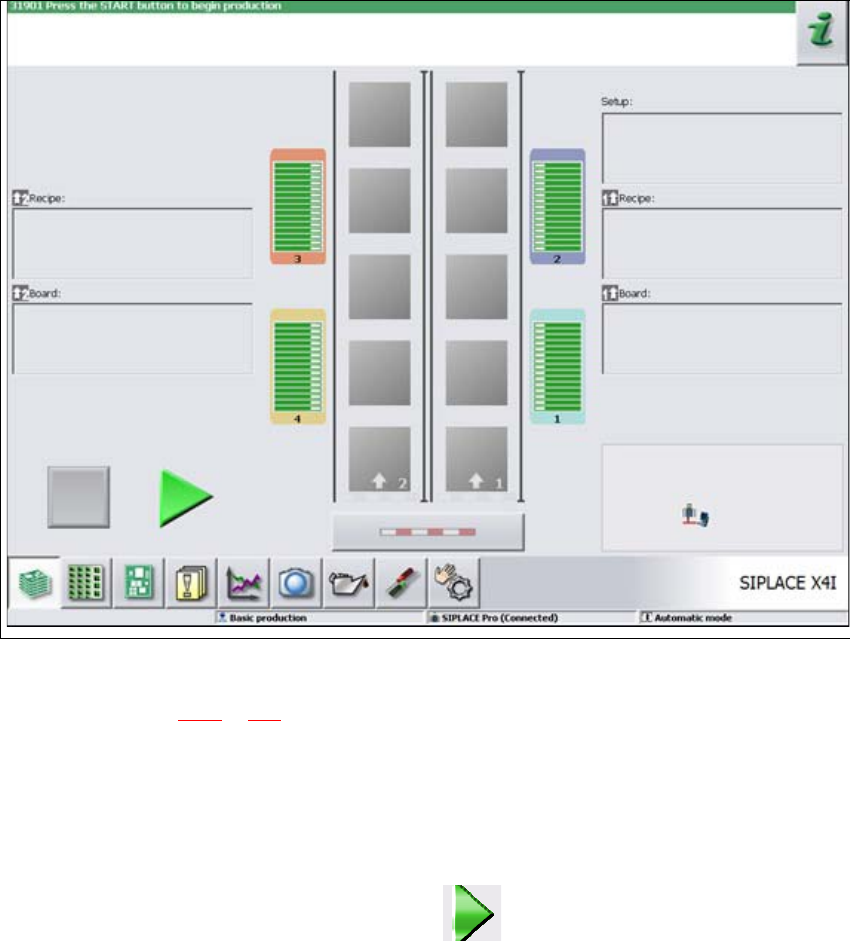

Jn 5.3 - 1 Vaade "Tootmine" pärast jaamatarkvara laadimist (SIPLACE X4i näitel)
Olekuväljal (vt lõiku 5.5.1 lk 280) näidatakse jaama aktuaalset seisundit ja tegevuste seisundit,
mida ta teostama peab.
Vajutage start-nuppu, kui näete juhist "Press Start button".
Start-nupud asuvad sisendiküljel, väljundiküljel ning jaama vasakul ja paremal küljel asuvatel
käsitsemispaneelidel.
Viiakse läbi referentseerimiskäik. Pärast referentseerimiskäigu teostamist on jaam töövalmis.
Kasutajaliidese tööpiirkonda kuvatakse ikoon (aktiveeritud).
