5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.4 SIPLACE-liini väljalülitamin e Alates tarkvaraversioonist 706 .1 SP1 Versioon 10/2014 278 5.4 SIPLACE-liini väljalülitamine 5 5.4.1 Jaamade väljalülitamine Toimige …
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.3 SIPLACE-liini sisselülitamine
277
5

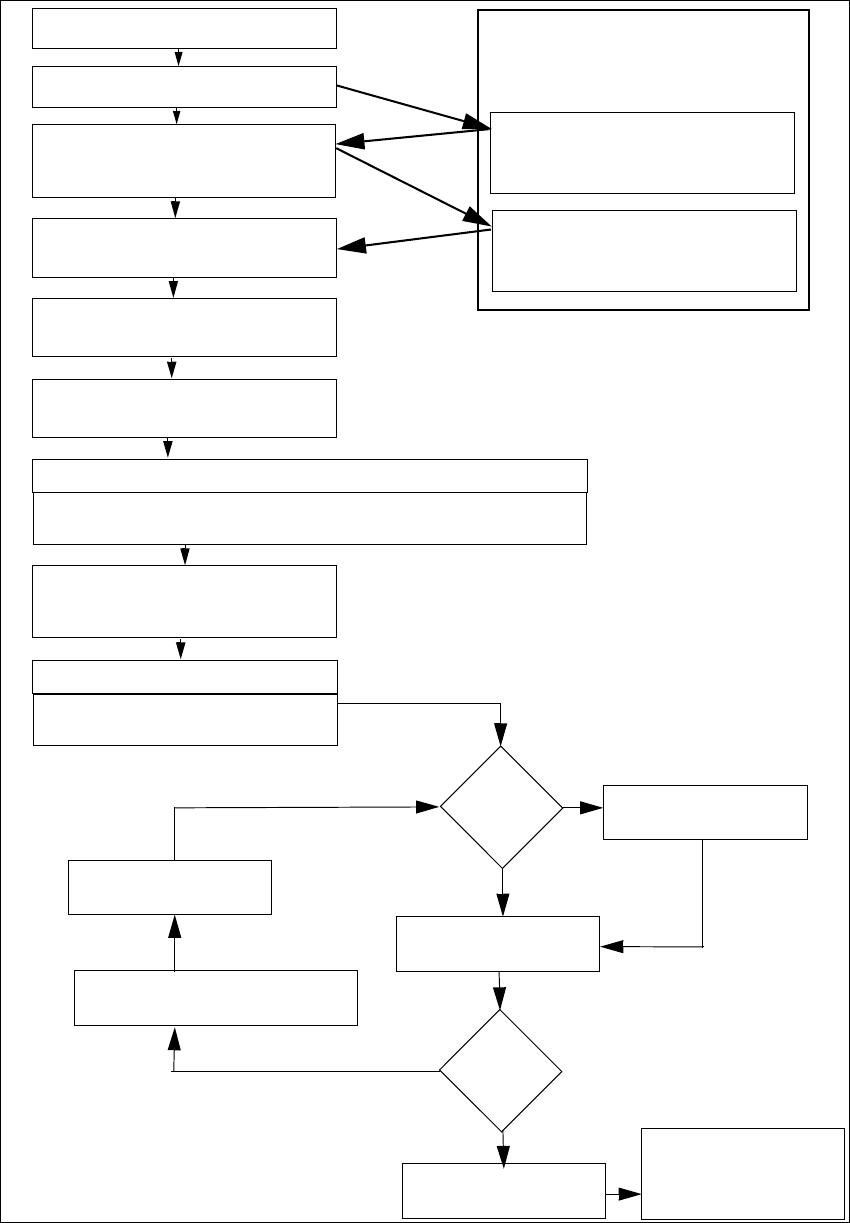

Jn 5.3 - 2 Voodiagramm - "SIPLACE-liini" sisselülitamine
Jaamaarvuti
Sisselülitamine
Seadistuse kontrollimine
(sööturmoodulite konfigureerimine)
Koordinaatmärkide
Trükkplaadiandmete laadimine
Start-nupu vajutamine
Referentseerimiskäigu ootamine
Trükkplaadi sissesõidutamine
Trükkplaadi ootamine
Seadistuste kontrollimine
(kui punasega märgistatud)
Vajadusel: imiotsakute konfiguratsiooni kontrollimine
Imiotsakute kontrollimine
Koordi
-
naatmär
-
Rajaviga
Ladumine
Seadistuste kontrollimine
Radade täitmine
Ladumine
Trükkplaat väljundkon
-
veierile
Kursiivkiri:
Teostab või teavitab jaam
Jah
Jah
Ei
Ei
Masina eelseaded
Allalaadimisassistent
Programmeerimissüsteemi
ülesanded
Ümberseadistuse kinnitamine al-
lalaadimisassistendil
Rasvane kiri: Peab teostama operaator
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.4 SIPLACE-liini väljalülitamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
278
5.4 SIPLACE-liini väljalülitamine
5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et masinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
ETTEVAATUST!
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.5 Kasutajaliides
279
5.5 Kasutajaliides
Kasutajaliides on jaotatud järgmisteks piirkondadeks.
5
Jn 5.5 - 1 Kasutajaliidese komponendid vaates "Tootmine" (SIPLACE X4i näitel)
Legend
(1) Olekuväli (oleku- ja veanäit)
(2) Töötluspiirkond / näidupiirkond
(3) Tööriistariba
(4) Informatsiooniriba
(5) Muudetud konfiguratsioonide ja täiendavate suvandite näit, nt ribakoodirežiim
(1)
(2)
(3)
(4)
(5)
