5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.5 Kasutajaliides Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 284 Avaneb järgnev vaad e: 5 Jn 5.5 - 4 Kasutajaliidese v aates "WPC" (SIPLACE SX näi…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.5 Kasutajaliides
283
5.5.4 Jaamatarkvara käsitsemine vaadetes
Enamik vaateid, mida saab tööriistariba (vt lõiku 5.5.3 lk 281) kaudu ette kutsuda, omavad kasu-
tajaliidese paremal küljel täiendavat alamvaadete ja funktsioonidega vertikaalset tööriistariba.
5
Näide: Vaade: Sööturimoodulid, komponendid ja otsakud
Klõpsake tööriistaribal „Sööturimoodulid, komponendid ja otsakud“
Avaneb järgnev vaade:
5
Jn 5.5 - 3 Kasutajaliides vaatel „Sööturimoodulid, komponendid ja otsakud“ (näidatud SIPLACE SX2)
Legend
(1) Tööriistariba (nupp „Sööturimoodulid, komponendid ja otsakud“)
(2) Vertikaalne tööriistariba vaatel „Sööturimoodulid, komponendid ja otsakud“
(3) 2 portaaliga töötlemispiirkond
(4) Nupp imiotsaku vahetuseks portaalil 2
Klõpsake näiteks konfiguratsiooni kontrollimiseks WPC portaalil 1 (nupp 4).
JUHIS
Üksikute funktsioonide üksikasjaliku kirjelduse leiate onlain-abist.
(1)
(2)
(3)
(4)
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.5 Kasutajaliides Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
284
Avaneb järgnev vaade:
5

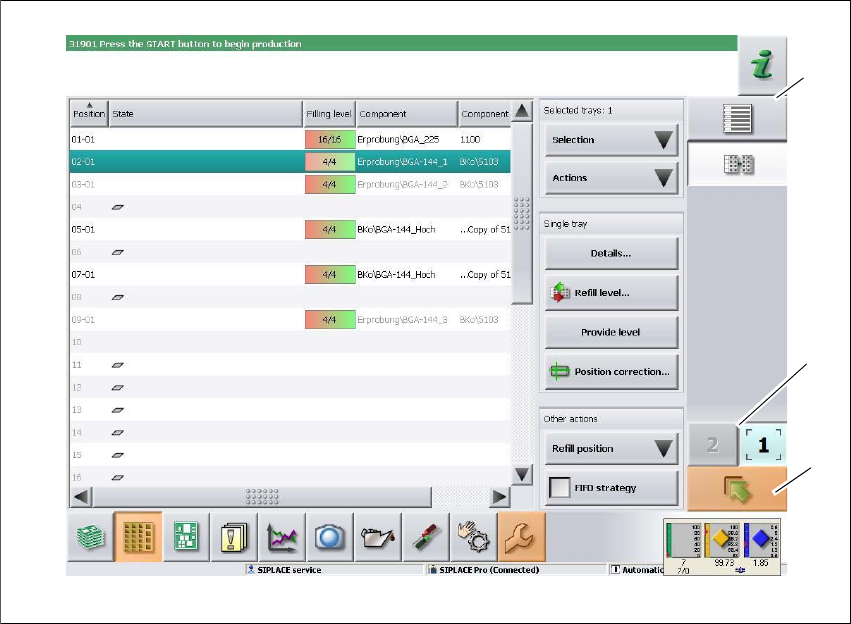

Jn 5.5 - 4 Kasutajaliidese vaates "WPC" (SIPLACE SX näitel)
Legend
(1) Vertikaalne tööriistariba "WPC"
(2) Nupp "Üks tasand kõrgemale", et eelnevasse vaatesse tagasi pöörduda (siin: Vaade „Söö-
turimoodulid, komponendid ja otsakud“, vaadake eelmist skeemi)
(3) Nupud vahetult teisele portaalile ümberlülitamiseks
(1)
(2)
(3)
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.5 Kasutajaliides
285
5.5.5 Seaded
Vaade "Seaded" võimaldab muuta erinevaid kasutajaseadeid, tarkvarasuvandeid ja masinasu-
vandeid.
Klõpsake "Seaded" peale tööriistaribal .
Paremal küljel näidatakse täiendavat tööriistariba. Alljärgnevas tabelis kirjeldatakse lühidalt
ikoone ja seadeid.
Ikoon Seaded Kirjeldus
Masinaseaded Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab seada töörežiimi ja suvandeid (nt töösuvandeid).
Võimaldab masinat seisata
Võimaldab ümberlülitust operatsioonisüsteemile.
Kasutajaseaded Võimaldab seada käsitsemistasandeid (vt lõiku 5.3.3
, lk 274).
Võimaldab seada keelt. Vaikimisi saate valida inglise või saksa
keelt. Teiste keelte installeerimiseks on pandud kaasa vastav
keele-CD.
Edasisi suvandeid saab seada alates käsitsemistasandist "Laien-
datud tootmine".
Masinasuvandid Tasandil "Tootmine" pole võimalik suvandeid seada.
Masinasuvandite konfiguratsioon.
Tarkvarasuvan-
did
Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab aktiveerida erinevaid testimisfunktsioone.
Ülevaade külge-
ühendatud eks-
ternsetest süs-
teemidest
Näitab kõiki külgeühendatud eksternseid süsteeme (nt OIS, Se-
tupCenter). Näitab ühenduste olekut ja külgeühendatud süsteemi-
de poolt kasutatud mälu või kustutab need.
