5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.7 Helisignaaliga märgutuled Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
290
5.7 Helisignaaliga märgutuled
5.7.1 Ülevaade
Need märgulambid näitavad masina tööolekuid ja talitlushäireid. Helisignaal annab märku tekki-
nud alarmist. SIPLACE'i masinal võib olla kahe- või kolmevärviline indikaatorlamp. Asjakohane in-
dikaatorlambi süsteem (kahe- või kolmevärviline) sätestatakse automaathäälestuse käigus;
vaadake jaama tarkvara paigaldusjuhendit, toote nr 00196771-xx).
5.7.1.1 Kahevärviline indikaatorlamp (standardvarustus)

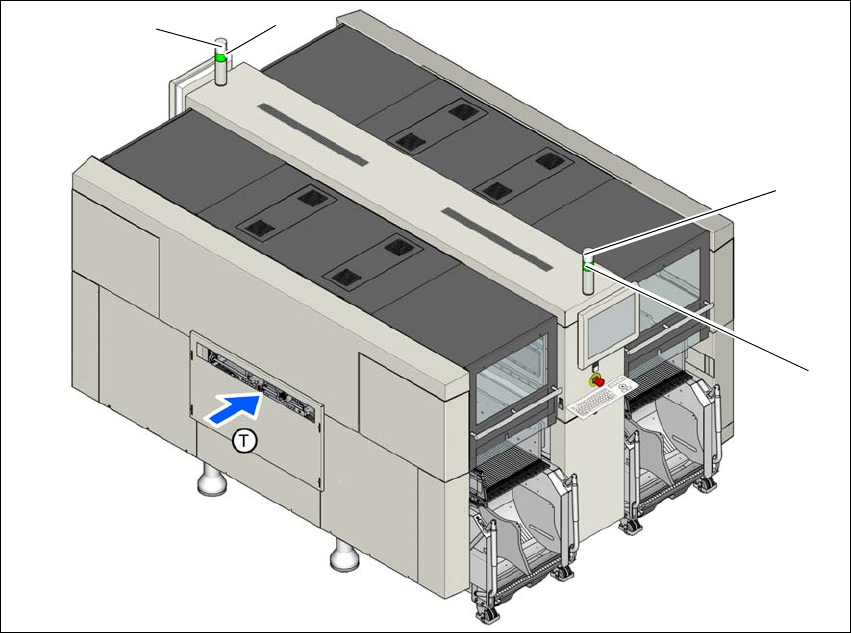

Jn 5.7 - 1 Tööolekuid näitavad märgutuled (SIPLACE X2 S/X3 S/ X4 S näitel)
L1 Valge märgutuli, parem
L2 Roheline märgutuli, parem
L3 Valge märgutuli, vasak
L4 Roheline märgutuli, vasak
T Trükkplaatide liikumissuund
(L2)
(L1)
(L3)
(L4)
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.7 Helisignaaliga märgutuled
291
5.7.1.2 Kolmevärviline indikaatorlamp (lisavarustus)
Jn 5.7 - 2 Tööolekuid näitavad märgutuled (SIPLACE X2 S/X3 S/ X4 S näitel)
L1 Punane märgutuli
L2 Kollane märgutuli
L3 Roheline märgutuli
5.7.2 Olekunäidud ja nende tähendused
5
(L2)
(L1)
(L3)
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
Masin toodab Mõlemal pool Valge: --
Roheline: Sees
Punane: Väljas
Kollane: Väljas
Roheline: Sees
Masin ootab trükkplaadi sises-
tamist.
Mõlemal pool Valge: --
Roheline: 700 - 700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.7 Helisignaaliga märgutuled Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
292
Masin on STOP-nupuga peata-
tud; tootmise jätkamiseks tuleb
vajutada START-nuppu.
Mõlemal pool Konfigureerimata Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Vajalik on operaatori poolne
koordinaatmärkide seadistus.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: 500-500
Roheline: Väljas
Masin ootab retsepti või töö
alustamist pärast retsepti vas-
tuvõttu.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin valmistub tootmiseks
(otsakute olekukontroll, söötu-
rimoodulite äratundmine).
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Kasutatakse alternatiivset haa-
ramisasendit.
Vastab pool Valge: 100 - 100
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Plaat tuleb väljundkonveierilt
eemaldada (nt ülevaatami-
seks).
Vastab pool Valge: 500 -500
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Trükkplaadikonveieril on um-
mistus (järgmine masin ootab
plaate).
Vastab pool Valge: --
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Samad komponendid on blo-
keerinud rohkem kui ühe haa-
ramisasendi, kuid kasutada
saab rohkem kui üht haara-
misasendit.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Vähemalt ühe haaramisasendi
seadistust tuleb kontrollida.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Otsakute seadistamine on lõ-
petamata.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane:
Sees
Roheline: Sees
Kasutatakse viimast vaba haa-
ramisasendit või selle kompo-
nendi jaoks pole ühtki vaba
haaramisasendit. Masin jätkab
tootmist, kui plaadile saab pai-
galdada veel ka muid kompo-
nente.
Vastab pool Valge: 100 -200
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
