5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.7 Helisignaaliga märgutuled Al ates tarkvaraversioonist 706.1 S P1 Versioon 10/2014 292 Masin on STOP-nupuga peata - tud; tootmise jätkamiseks tul eb vajutada START-n…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.7 Helisignaaliga märgutuled
291
5.7.1.2 Kolmevärviline indikaatorlamp (lisavarustus)

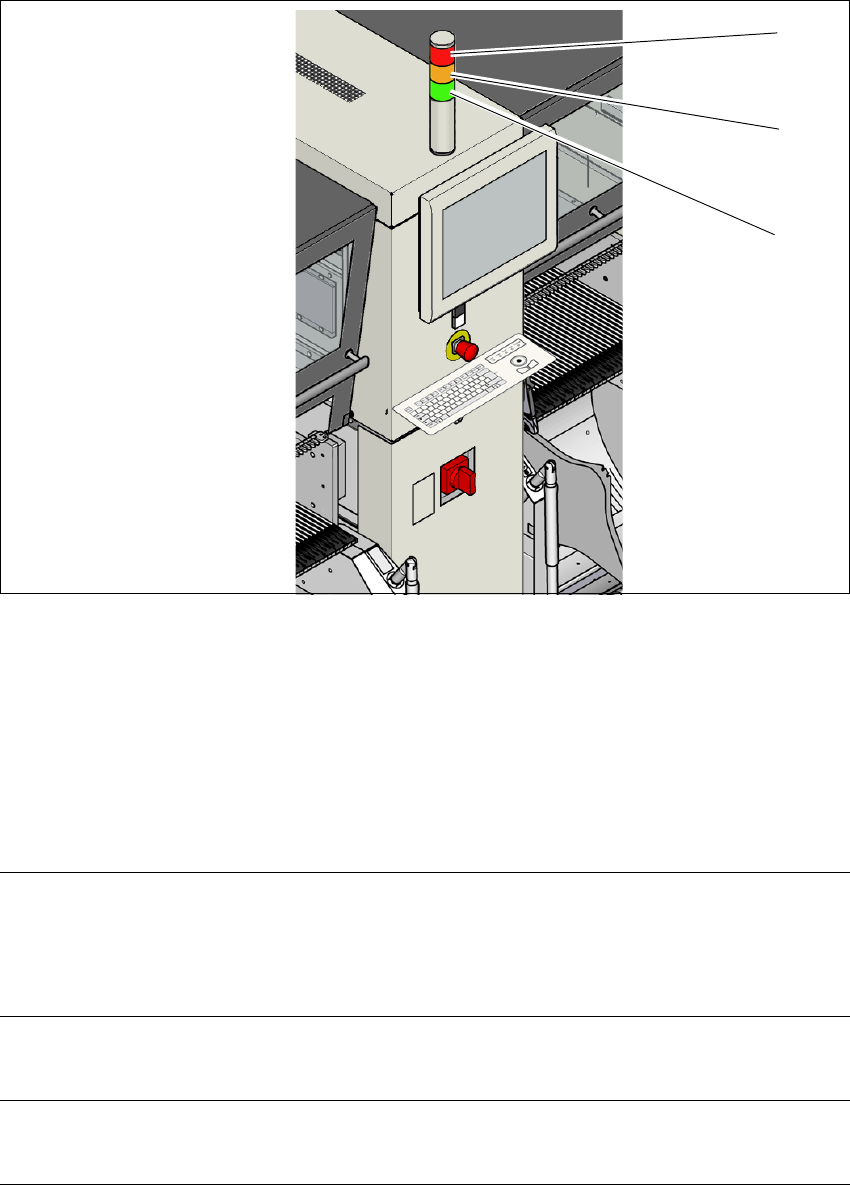

Jn 5.7 - 2 Tööolekuid näitavad märgutuled (SIPLACE X2 S/X3 S/ X4 S näitel)
L1 Punane märgutuli
L2 Kollane märgutuli
L3 Roheline märgutuli
5.7.2 Olekunäidud ja nende tähendused
5
(L2)
(L1)
(L3)
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
Masin toodab Mõlemal pool Valge: --
Roheline: Sees
Punane: Väljas
Kollane: Väljas
Roheline: Sees
Masin ootab trükkplaadi sises-
tamist.
Mõlemal pool Valge: --
Roheline: 700 - 700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.7 Helisignaaliga märgutuled Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
292
Masin on STOP-nupuga peata-
tud; tootmise jätkamiseks tuleb
vajutada START-nuppu.
Mõlemal pool Konfigureerimata Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Vajalik on operaatori poolne
koordinaatmärkide seadistus.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: 500-500
Roheline: Väljas
Masin ootab retsepti või töö
alustamist pärast retsepti vas-
tuvõttu.
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin valmistub tootmiseks
(otsakute olekukontroll, söötu-
rimoodulite äratundmine).
Mõlemal pool Valge: --
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Kasutatakse alternatiivset haa-
ramisasendit.
Vastab pool Valge: 100 - 100
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Plaat tuleb väljundkonveierilt
eemaldada (nt ülevaatami-
seks).
Vastab pool Valge: 500 -500
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Trükkplaadikonveieril on um-
mistus (järgmine masin ootab
plaate).
Vastab pool Valge: --
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Samad komponendid on blo-
keerinud rohkem kui ühe haa-
ramisasendi, kuid kasutada
saab rohkem kui üht haara-
misasendit.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Vähemalt ühe haaramisasendi
seadistust tuleb kontrollida.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Otsakute seadistamine on lõ-
petamata.
Vastab pool Valge: 500 -500
Roheline: --
Punane: Väljas
Kollane:
Sees
Roheline: Sees
Kasutatakse viimast vaba haa-
ramisasendit või selle kompo-
nendi jaoks pole ühtki vaba
haaramisasendit. Masin jätkab
tootmist, kui plaadile saab pai-
galdada veel ka muid kompo-
nente.
Vastab pool Valge: 100 -200
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.7 Helisignaaliga märgutuled
293
5.7.2.1 Põhialused
5
Haaramiskoha või sissekaste-
mooduli nivoo on madal.
Vastab pool Valge: 100 -200
Roheline: --
Punane: Väljas
Kollane: Sees
Roheline: Sees
Üht plaati ei saa järgmisse
alasse siirdada.
Vastab pool Valge: Sees
Roheline: --
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Sisendkonveieril olevate plaati-
de vöötkoodi ei saa lugeda.
Operaator peab plaadi käsitsi
sisestama.
Vastab pool Konfigureerimata Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Masin on automaatselt peata-
tud konfigureerimata sündmu-
se tõttu, nt konveieri viga .
Sündmustega, mida pole konfi-
gureeritud ja mis võivad masi-
na peatada, siin ei arvestata.
Mõlemal pool Valge: Sees
Roheline: Väljas
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Tootmine on automaatselt pea-
tatud (nt haaratavaid kompo-
nent pole).
Vastab pool Valge: Sees
Roheline: Väljas
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Masin töötab operaatori pool-
sel käsitsi juhtimisel.
Valge: 100 -1000
Roheline: 700 - 700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin seiskus leppemärkide
mõõtmise vea tõttu (nt plaat,
laud, sööturimoodul).
Mõlemal pool Valge: Sees
Roheline: Väljas
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Turvakontuur pole suletud. Vastab pool Valge: Sees
Roheline: Väljas
Punane: Sees
Kollane: Väljas
Roheline: Väljas
Tähendus Masina külg Olek - kahevärviline
(valge/roheline)
Olek - kolmevärviline
(punane/kollane/
roheline)
Olek Tähendus
Väljas Pole hoiatusi ja alarme
Vilgub Hoiatus, sagedus sõltub hoiatuse tüübist
Sees Alarm
-- Kirjeldatud olek ei mõjuta vastavat lampi.
