5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
304
5.10.3 X sööturi mooduli kasutamine
5.10.3.1 X-sööturmooduli kontrollimine enne kasutamist
Kontrollige enne komponendilaual sööturmooduli kasutamist järgmisi punkte:
Sööturmoodul peab olema laitmatus seisukorras.
Kontrollige kerge vajutusega, et kattekilenookur (pos 2 Jn 5.10 - 2 lk 305) pole kinni
kiilunud.
Kontrollige, kas haaramisakna (pos 3 in Jn 5.10 - 2 lk 305) piirkond on lahtistest
komponentidest tühi.
5
Suruge hooba (pos 4 Jn 5.10 - 2 lk 305) veidi ettepoole, et avada haaramisaken (pos 3 Jn
5.10 - 2
lk 305). Nii tõuseb haaramisaken veidi ülespoole.
5
Eemaldage haaramisakna alt kõik lahtised komponendid.
Sulgege haaramisaken (pos 3 Jn 5.10 - 2) tagastades hoova (pos 4 Jn 5.10 - 2) tema alga-
sendisse.
Eemaldage lahtised komponendid komponendilaualt harjaga või kasutage sobiva düüsiga
tolmuimejat.
5
JUHIS
Tühjendage komponentide jäätmesahtel (pos 5 Jn 5.10 - 2 lk 305) enne, kui kompo-
nendid
sööturmoodulist välja raputate.
JUHIS
Pingutatud kattekile jätkab komponendilindi transporti, kui lint on sisestatud ja avab kom-
ponendid.
Kui komponendilint on paigaldatud, siis ärge vajutage hooba.
JUHIS
Kui komponendilint on juba paigaldatud, siis lõigake see sööturmooduli esiservaga
ühetasaseks.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.10 Sööturmoodulite ülesseadmine
305
Kui eemaldamiskäepide (pos. 1) on ikkagi väljas, siis lukustage see ettenähtud kohale.
5
Jn 5.10 - 2 X-sööturmooduli kontrollimine enne kasutamist
(1) Eemaldamiskäepide
(2) Kattekilenookur
(3) Haaramisaken
(4) Hoob haaramisakna tõstmiseks ja riivistamiseks
(5) Komponentide praagikarp
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
306
5.10.3.2 X-sööturmooduli sisestamine komponendilauda
5

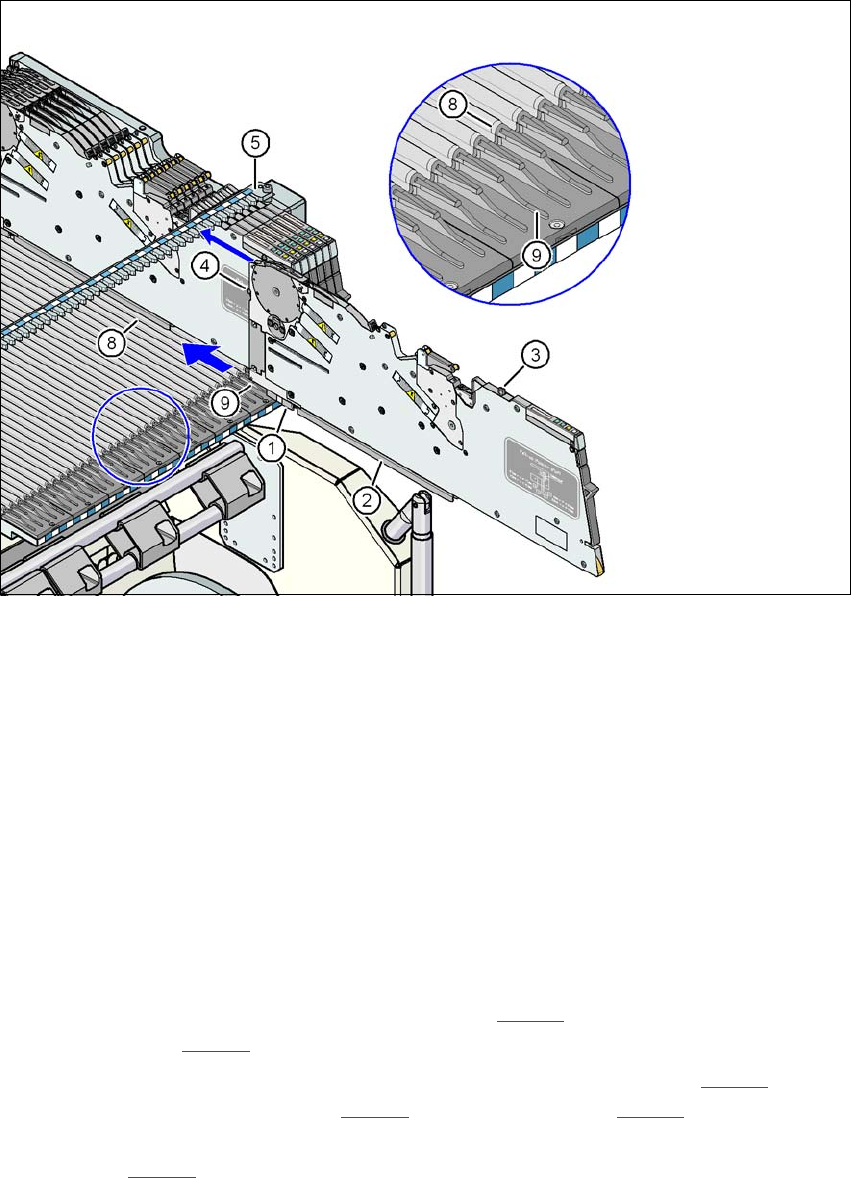

Jn 5.10 - 3 X-sööturmooduli sisestamine komponendilauda
(1) X-sööturmooduli eesmise liuguri juhik
(2) X-sööturmooduli tagumise liuguri juhik
(3) "Tagumine" tsentreerimistihvt X-sööturmoodulil
(4) "Eesmine" tsentreerimistihvt X-sööturmoodulil
(5) Sisselõiked tsentreerimisribas "tagumise" tsentreerimistihvti hoidmiseks
(6) Tsentreerimisavad komponendilauas "eesmiste" tsentreerimistihvtide hoidmiseks
(7) Lukustusriivid
(8) Komponendilaua juhikuprofiil (-profiil)
(9) Sisestusabinõu X-sööturmooduli jaoks
5
Asetage sööturmooduli eesmine liugjuhik (pos 1 Jn 5.10 - 3) komponendilaua sisestusabi-
nõule (pos 9 Jn 5.10 - 3
).
Hoidke sööturmoodulit vertikaalselt ja lükake mööda juhikuprofiili (pos 8 Jn 5.10 - 3). Söötur-
moodul libiseb eesmise (pos 1 Jn 5.10 - 3
) ja tagumise (pos 2 Jn 5.10 - 3) liugjuhikuga juhi-
kuprofiilile
(pos 8 Jn 5.10 - 3
).
