Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.10 Söötur moodulite ülesseadmine 309 5 Jn 5.10 - 5 Lindi sööturmooduli haar amisaken (1) Lindiho idik, eemalda t…
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
308
5.10.4.3 Lindi sisestamine X-sööturmoodulisse
5

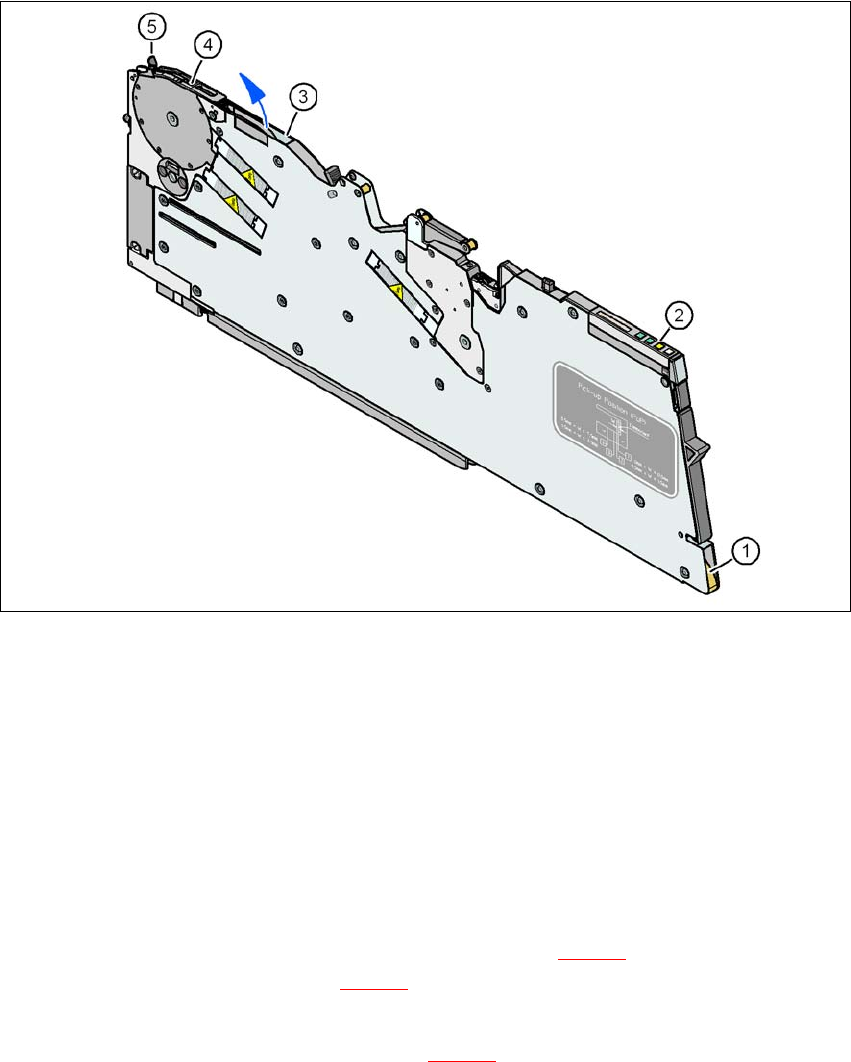

Jn 5.10 - 4 Komponendilindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Käsitsemispaneel
(3) Lindi juhtkanali väljalase
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
Hoidke komponendilinti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule poo-
lele.
Lükake komponendilint lindijuhiku sisendavasse (pos 1 Jn 5.10 - 4) ja sealt edasi, kuni
see väljub väljundavast (pos 3 Jn 5.10 - 4
).
Tõmmake komponendilint väljapoole üles ning murdke kattekile tagasi ümber lindi otsa.
Vedage lindi algus haaramisakna (pos 2 Jn 5.10 - 5) alla ja sealt edasi,
kuni komponendilint puudutab tähikut.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.10 Sööturmoodulite ülesseadmine
309
5

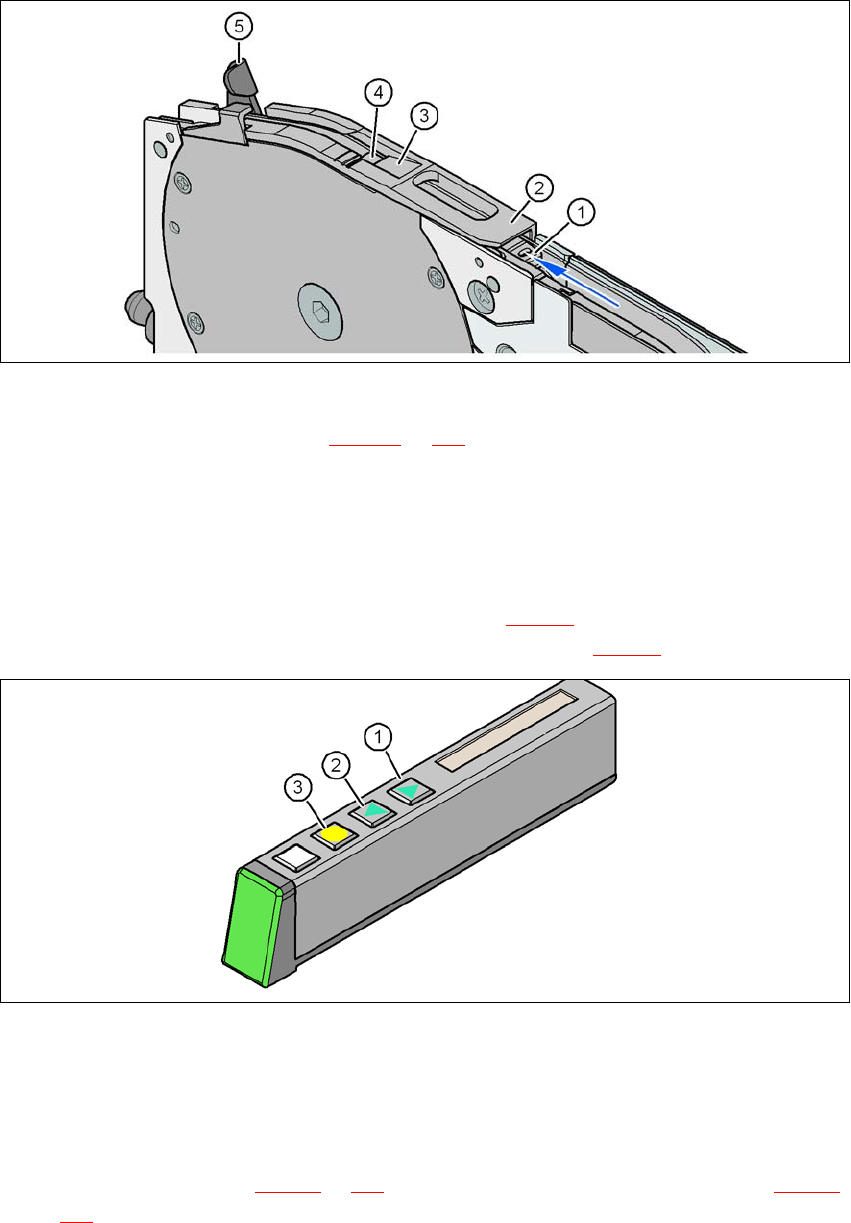

Jn 5.10 - 5 Lindi sööturmooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt lõiku 5.10.4.4, lk 311)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponentide tõstmisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile
murdekoht paikneb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Jn 5.10 - 6 8 mm sööturimooduli käsitsemispaneel
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Suruge hooba (pos 5 Jn 5.10 - 5, lk 309) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 309
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
310
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5 lk 309).
5
Suruge hooba (pos 5 Jn 5.10 - 5, lk 309) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb
kiletihendusrataste (pos 1 Jn 5.10 - 7
).
5

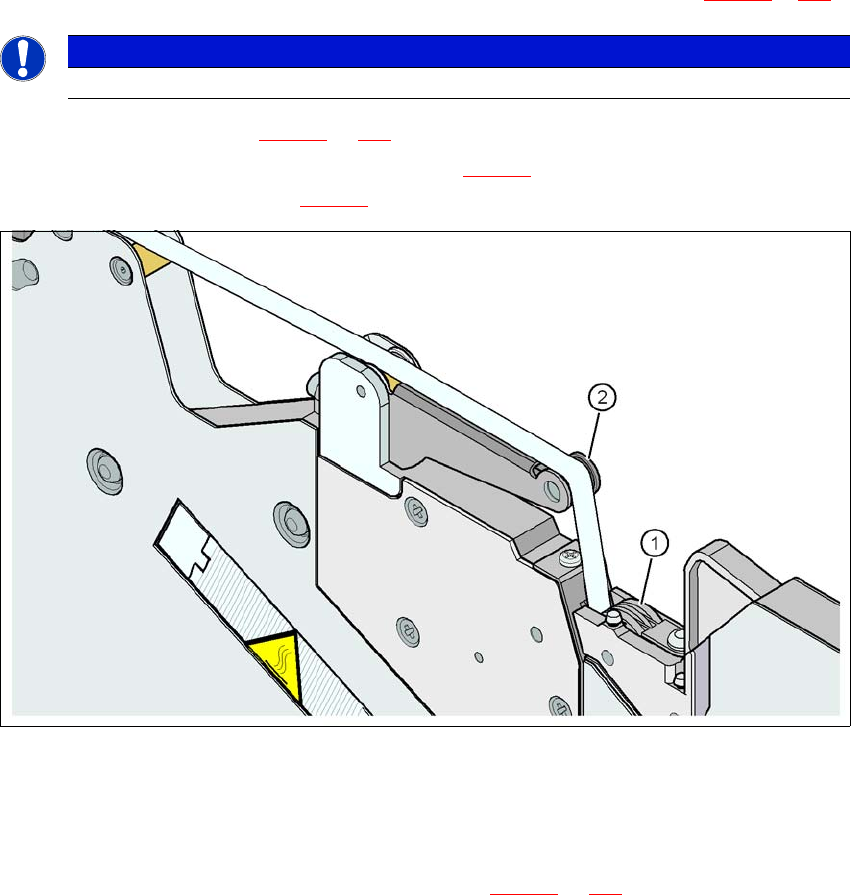

Jn 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 309), kuni katekile on
pingul. Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturmooduli esiservaga ühetasaseks.
JUHIS
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
