5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.11 X-sööturimooduli näitude jälgimine Alates tarkvaraversiooni st 706.1 SP1 Versioon 10/2014 314 5.11.2 Sööturimoodul ja LCD-näidik SIPLACE SmartFeederit el on iga ra…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.11 X-sööturimooduli näitude jälgimine
313
5.11 X-sööturimooduli näitude jälgimine
5.11.1 Sööturimoodul ja LCD-näidik
X-sööturmoodulid on varustatud tööolekute näitamiseks mitmevärvilise olekunäidikuga (pos 6 Jn
5.11 - 1
) ning tekstide
kuvamiseks LCD-näidikuga (pos 1 Jn
5.11 - 1
).
5

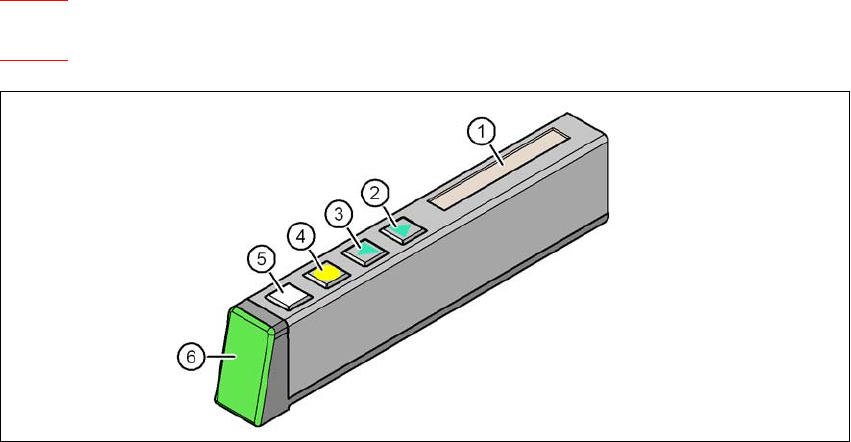

Jn 5.11 - 1 X-sööturmooduli nupud, LCD- ja olekunäidik
(1) LCD-näidik
(2) EDASI-nupp
(3) TAGASI-nupp
(4) KILE-nupp
(5) SEADE-nupp
(6) Olekunäidik, värviline
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.11 X-sööturimooduli näitude jälgimine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
314
5.11.2 Sööturimoodul ja LCD-näidik
SIPLACE SmartFeederitel on iga raja jaoks mitmevärviline olekunäidik ja LED-ekraan, mille abil
näidatakse tööolekuid.
5

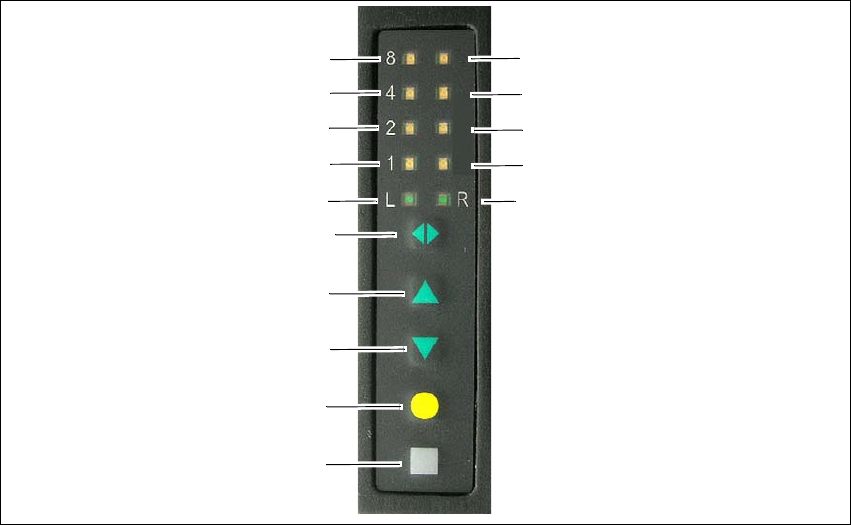

Jn 5.11 - 2 Nupud, LED- ja olekunäidikud: 2x8 mm X-sööturmooduli näitel
(1) SEADE-nupp
(2) KILE-nupp
(3) TAGASI-nupp
(4) EDASI-nupp
(5) Raja vahetusnupp vasaku ja parema vahel valimiseks
(6) LED L vasak rada aktiivne
(7) LED 1 mm sammupikkus vasakule rajale
(8) LED 2 mm sammupikkus vasakule rajale
(9) LED 4 mm sammupikkus vasakule rajale
(10) LED 8 mm sammupikkus vasakule rajale
(11) LED R parem rada aktiivne
(12) LED 1 mm sammupikkus paremale rajale
(13) LED 2 mm sammupikkus paremale rajale
(14) LED 4 mm sammupikkus paremale rajale
(15) LED 8 mm sammupikkus paremale rajale
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.11 X-sööturimooduli näitude jälgimine
315
5.11.3 Olekunäidik
– Roheline:
Sööturmoodul on ooterežiimis ja sisaldub aktuaalses seadistuses.
–Oranž:
Signaliseeritakse hoiatust. Hoiatuse tekst kuvatakse LCD-näidikul.
– Punane:
Esines väärtalitlus. Veateade kuvatakse LCD-näidikul.
– Väljas:
Sööturmoodul puudub aktuaalsest seadistusest.
5
5
5.11.4 LCD-näidik
Järgnevates tabelites on toodud LCD-näidiku tekstid, olekunäidiku värvid ja režiimid, nende tä-
hendused ning viisid tõrgete kõrvaldamiseks.
5.11.4.1 Hoiatused ja lahendused
5
5
JUHIS
Valgusdiood on välja lülitatud ainult sööturmoodulil, mis on seadistuses olemas
Masinakontroller lülitab seadistuses mittesisalduvate sööturmoodulite olekunäidikud väl-
ja.
LED-ide väljalülitatud olekut kasutatakse ainult siis, kui programmeerimissüsteem on lii-
nile töö määranud. See hõlbustab operaatoril sööturmoodulite kontrollimist, sest ta peab
silmas pidama üksnes seadistuses sisalduvaid sööturmooduleid.
JUHIS
Seadistusprotseduur: Valgusdioonid aktiveerimine iga sööturimooduli kohta
Seadistusprotseduuri enda käigus - seadistusinfo jaamas puudub, SIPLACE Pro pole-
saatnud jaamale/liinile ühtki tellimust - aktiveeritakse pärast paigaldamist kõigi söötur-
moodulite valgusdioodid. Nii saab operaator teavet süsteemi korrasoleku kohta.
Tekst
LCD-näidikul
Oleku-
näidik
Tähendus Lahendus
Remove Foil
(Eemaldage kile)
Oranž Valitud funktsioon pole luba-
tud juhul, kui kattekile on pin-
gutatud (kilenookur on alla
vajutatud).
Kui soovite funktsiooni välja lülitada, eemal-
dage kile hammasrataste paari vahelt, lõi-
gake läbi ja vabastage kilenookur pinge alt.
