5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaravers ioonist 706.1 SP1 Versioon 10/2014 322 5.15 Komponendikäru dokkimine ja vabastamine 5.15.1 Ohutusjuhise…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.14 Komponentidega laadimine
321
5.14 Komponentidega laadimine
Ribakoodidega ja ribakoodideta komponentide juurdelisamist kirjeldatakse onlain-abis.
Jälgige lindisööturmoodulite puhul, et pleisiksite uue lindi alati õigeaegselt, nii et
sööturmoodulid ei tühjeneks.
Ärge tehke seda aga liiga vara, sest kui keerate vana lindi uuele lindipoolile pärast pleissimist,
siis võib uue lindi pool üle täituda. Selle tulemusena võib lint poolilt maha libiseda ning sead-
messe kinni jääda. Teatavas olukorras võib see põhjustada tõrked komponentide haaramisel
ja pikki seisakuaegu.
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
322
5.15 Komponendikäru dokkimine ja vabastamine
5.15.1 Ohutusjuhised komponendikäru paigaldamisel ja eemaldamisel
Võimaldab ka järgida ohutusnõudeid jaotises 2.5.11 lk 78.
5
Lisaks sellele on komponendikäru võimalik paigaldada ainult siis,
kui kaitsekatted on suletud.
Iga koha jaoks on nupp (1, 2, 3 ja 4). Komponendikäru ülemineku ohutuse kontseptsiooni kohaselt
peab operaator seda nuppu vajutama masina vastavas kohas komponendikäru dokkimiseks või
vabastamiseks.
HOIATUS
MULJUMISOHT
Komponendikäru dokkimise ja vabastamise ajal muljumisoht.
Dokkige ja vabastage komponendikäru alati üksinda.
Dokkimisel ja vabastamisel veenduge, et ükski teie kehaosa ei ole komponendikäru
liikumistrajektooril.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.15 Komponendikäru dokkimine ja vabastamine
323
5

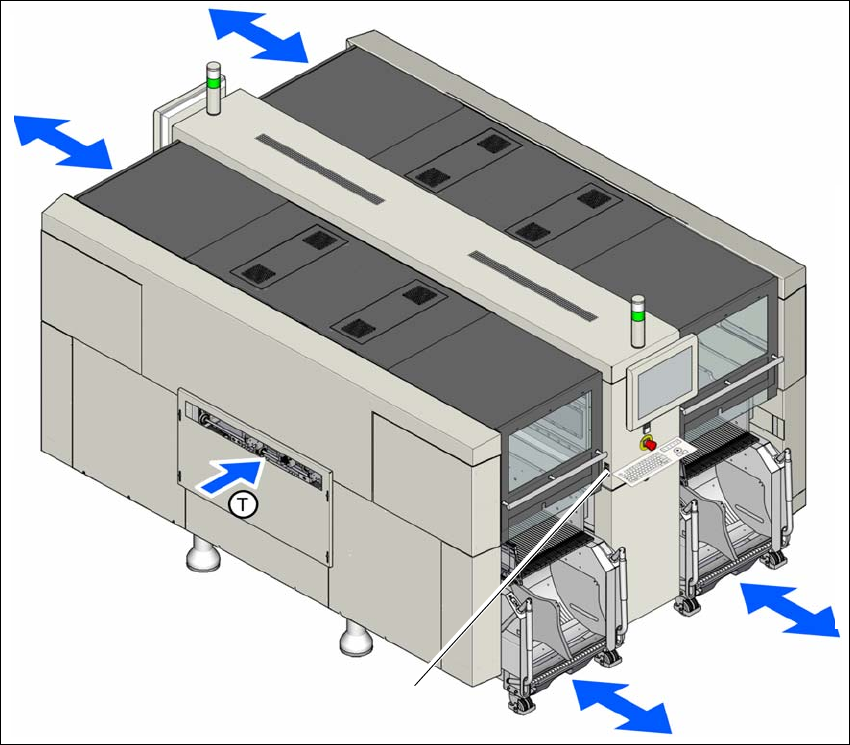

Jn 5.15 - 1 Ohutusjuhised komponendikäru paigaldamisel ja eemaldamisel (näidatud SIPLACE X2 S/X3 S/ X4 S)
Lisaks sellele on komponendikäru võimalik paigaldada ainult siis,
kui kaitsekatted on suletud.
(1) Komponendikäru dokkimise ja vabastamise nupp vastavas kohas
(T) Trükkplaatide liikumissuund
(1)
