Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.15 Kompon endikäru dokkimine ja vabastamine 325 5.15.4 Komponendikä ru paigaldamine 5 Jn 5.15 - 3 Komponendikäru…
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
324
5.15.2 Komponendikäru eemaldamine
Vajutage nuppu masina vastavas kohas, kuni komponendikäru on täiesti vabastatud.
Pöörake mõlemad käepidemed üles (pos 1 Jn 5.15 - 2).
5

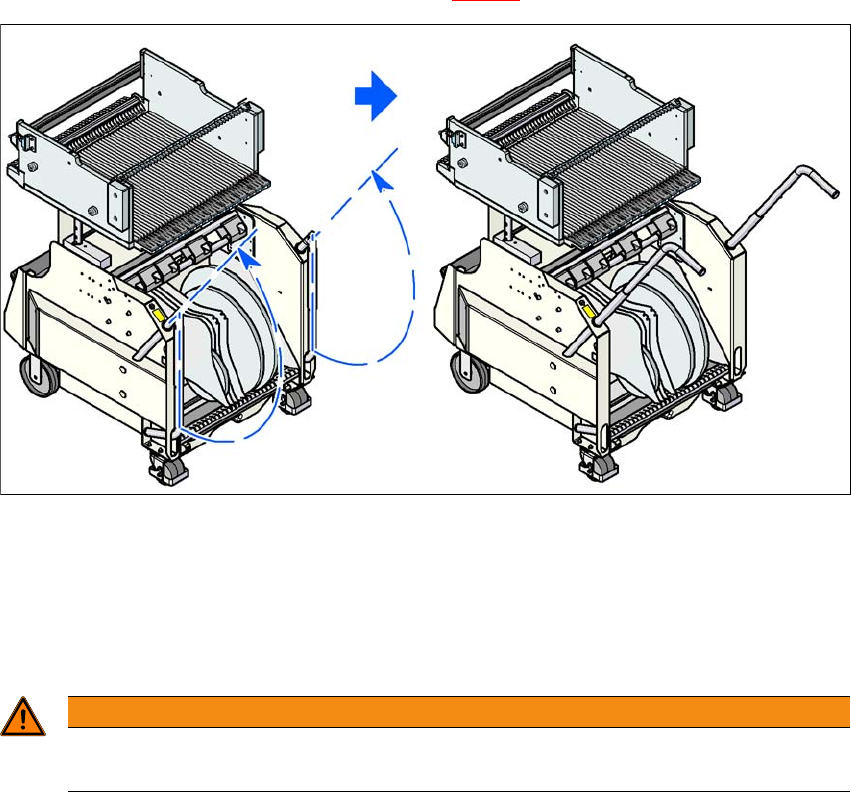

Jn 5.15 - 2 Komponendikäru - pööratavad käepidemed lükkamiseks
Võttes mõlema käega käepidemetest, tõmmake komponendikäru masina juurest eemale.
5.15.3 Ohutusjuhised komponendikäru liigutamisel
5
Kui soovite komponendikäru liigutada, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
Pidage meeles, et sööturmoodulitega täielikult komplekteeritud komponendikäru võib kalletel
enam kui 20* küljele või ettepoole ümber minna.
Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
HOIATUS
Vältige õnnetusi.
Järgige komponendikäru liigutamisel õnnetuste vältimiseks alati alljärgnevaid reegleid.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 5.15 Komponendikäru dokkimine ja vabastamine
325
5.15.4 Komponendikäru paigaldamine
5

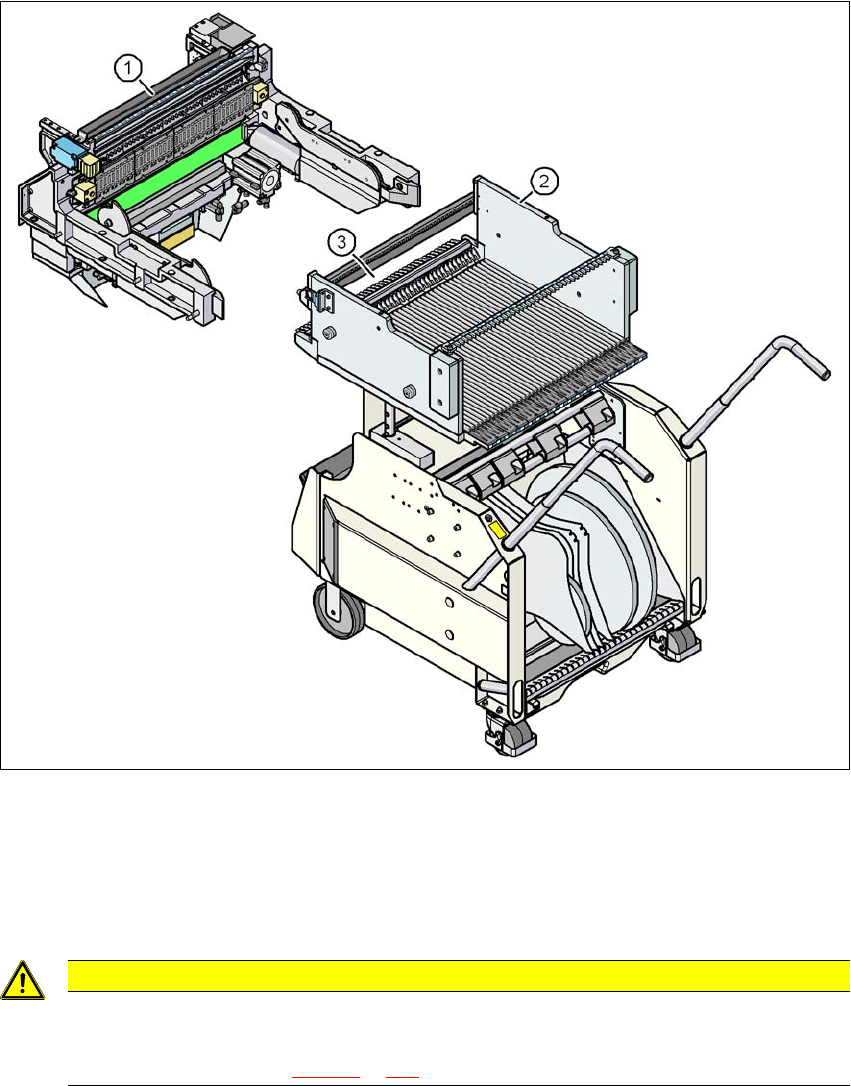

Jn 5.15 - 3 Komponendikäru ja COT-osa, SIPLACE X-Seeria
(1) SIPLACE X-Seeria komponendikäru dokkimisseade
(2) Komponendikäru, SIPLACE X-Seeria
(3) Lukustusriivid
5
ETTEVAATUST!
Komponendikäru sisselükkamine.
Komponendikäru sisse lükkamise ajal vältige lukustusriivide kokkupõrkeid takistus-
tega (osa 3 joonisel 5.15 - 3
lk 325).
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
326
5
5
Lükake komponendikäru ettevaatlikult kuni piirajani masinasse.
5
Vajutage nuppu masina vastavas kohas, kuni käru on täiesti dokitud.
Suruge hülssi (osa 1 joonis 5.15 - 4 lk 327) mõlemad käepidemed üles ning pöörake käepide
alla (osa 2 joonisel 5.15 - 4
lk 327).
JUHIS
Lintide täpne lõikamine
Kui te ei lõika linte maha täpselt enne X-Seeria moodulite esikülge, siis ei sisene tühjad
lindid torusse,
Lintide täpne mahalõikamine enne komponendikäru dokkimist.
ETTEVAATUST!
Ladumispea asend.
Kontrollige, et ladumispea ei asuks komponendikäru piirkonnas.
JUHIS
Dokkimine on võimalik ainult siis, kui kaitsekate on suletud
Sulgege kaitsekatted.
