Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
333
6.1.2.4 Konfigureerimisnäide: C&P20/C&P20 M mudelile SIPLACE X4i S - sisemine laua asend
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 3 lk 333).
6

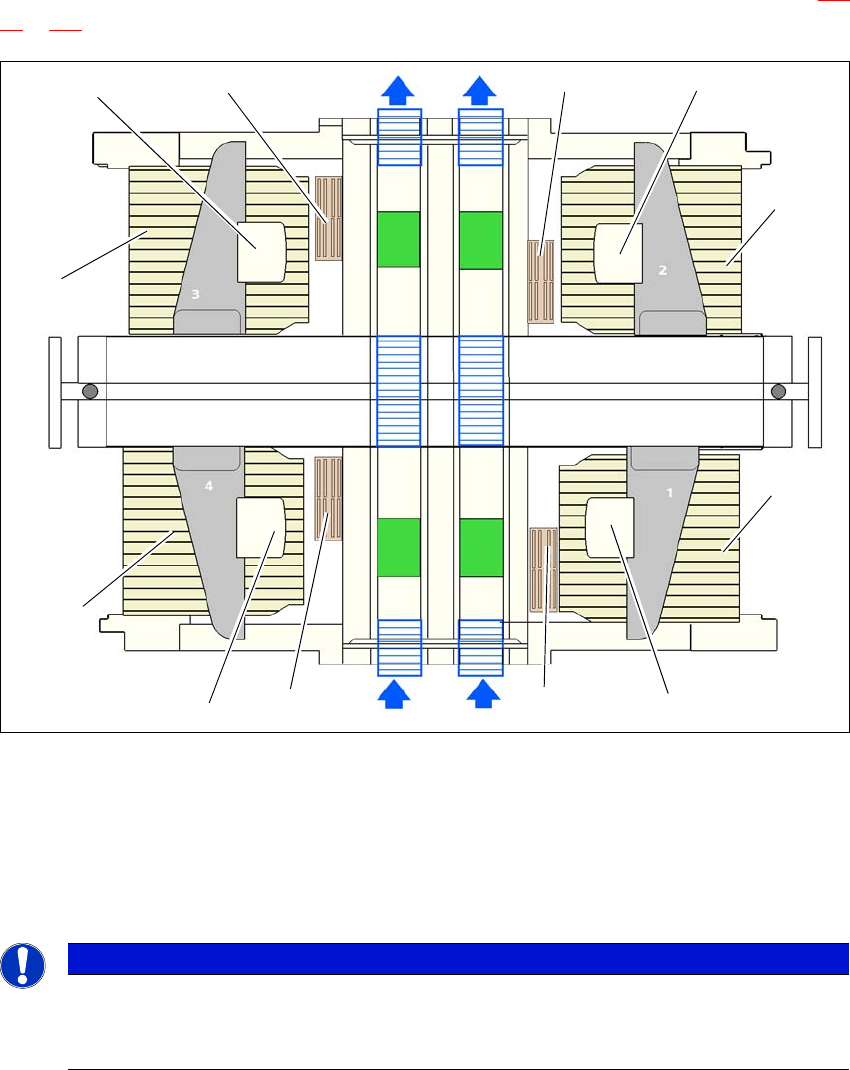

Jn 6.1 - 3 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
(3) „Sisemine“ laua asend
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
334
6.1.2.5 Konfigureerimisnäide: C&P20/C&P20 M mudelile SIPLACE X4i S - välimine laua asend
Kaks imiotsakute vahetajate rida saab paigutada asenditesse 1, 2, 3 ja 4 SpeedStari jaoks (osad
1 ja 4 joonisel 6.1 - 4
lk 334).
6

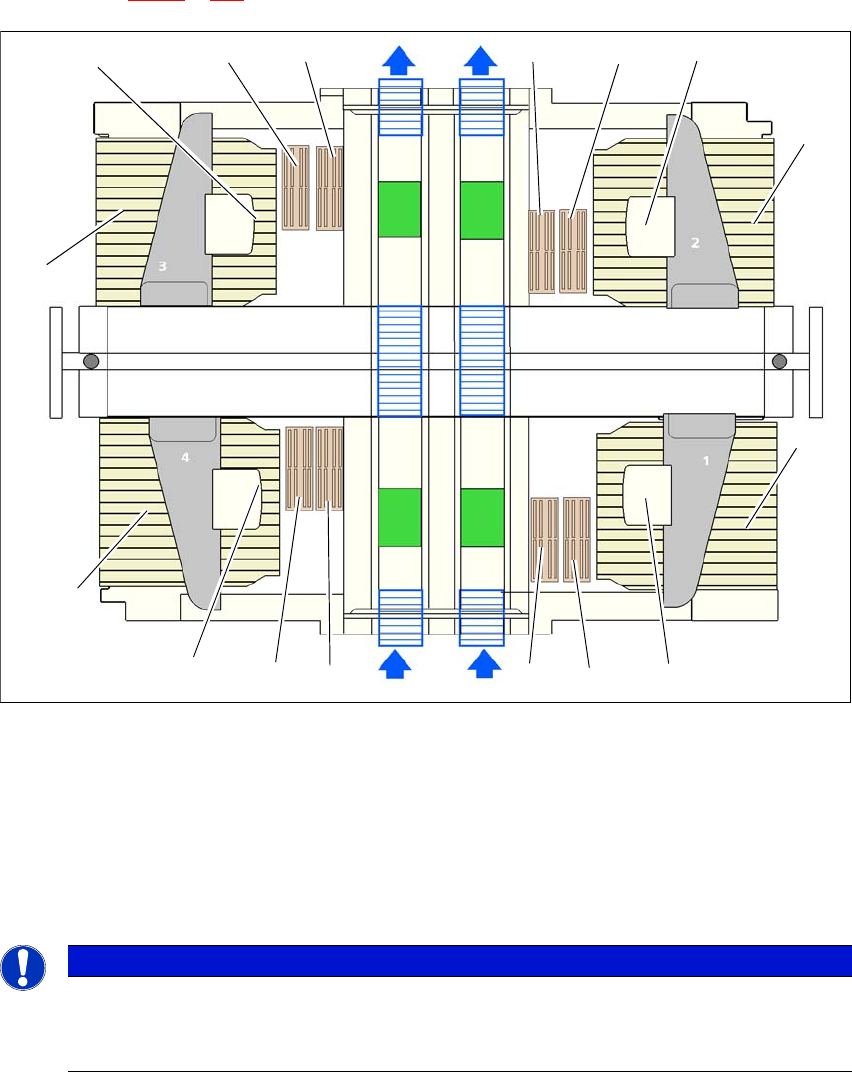

Jn 6.1 - 4 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
(3) „Välimine“ laua asend
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
335
6.1.2.6 Konfigureerimisnäide: C&P20/C&P20 M mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 5 lk 335).
6
Jn 6.1 - 5 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
6.1.2.7 SIPLACE SpeedStar „rea 2“ imiotsakute vahetaja
Valikuline „rea 2 imiotsakute vahetaja" võimaldab SIPLACE SpeedStari puhul konfigureerida
täiendava rea imiotsakute vahetajaid. Järelpaigalduskomplekt sisaldab otsakuvahetaja ja kooste-
komplekti.
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
