6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Ver sioon 10/2014 336 6.1.2.8 Montaaž Imiotsakute vaheta jad on k innitatud COT-osa külge. 6 Jn 6.1 - 6 Paiga…
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
335
6.1.2.6 Konfigureerimisnäide: C&P20/C&P20 M mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 5 lk 335).
6
Jn 6.1 - 5 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
6.1.2.7 SIPLACE SpeedStar „rea 2“ imiotsakute vahetaja
Valikuline „rea 2 imiotsakute vahetaja" võimaldab SIPLACE SpeedStari puhul konfigureerida
täiendava rea imiotsakute vahetajaid. Järelpaigalduskomplekt sisaldab otsakuvahetaja ja kooste-
komplekti.
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
336
6.1.2.8 Montaaž
Imiotsakute vahetajad on kinnitatud COT-osa külge.
6

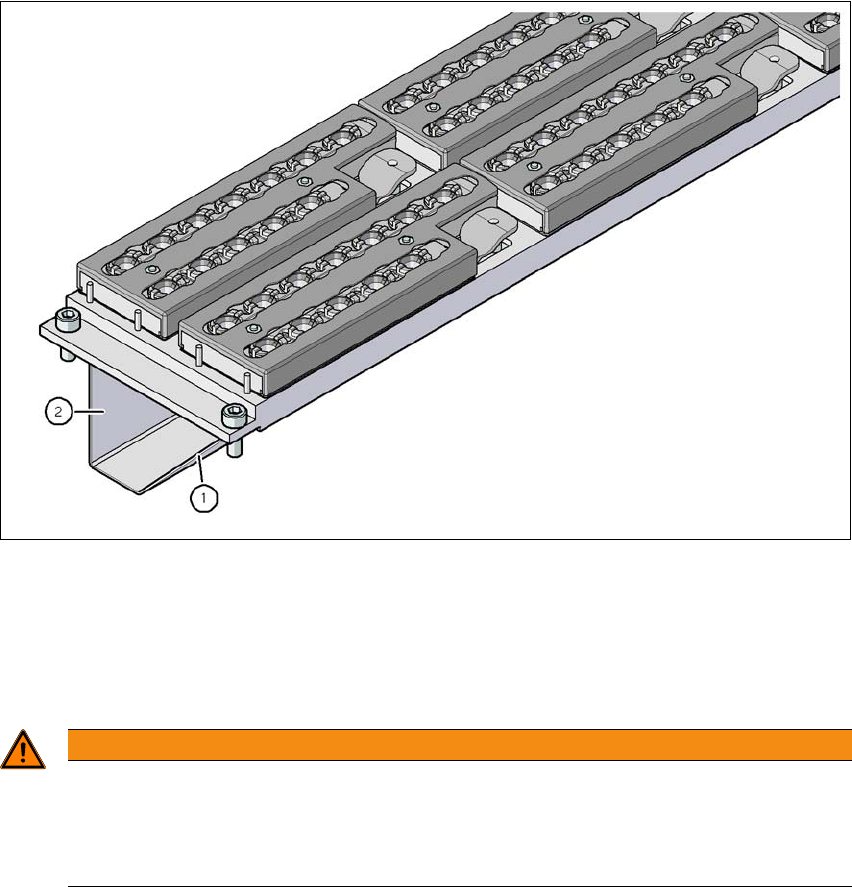

Jn 6.1 - 6 Paigaldusasend
(1) COT-osa poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud COT-osa poole.
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
337
6.1.2.9 Näpunäiteid kasutamise kohta
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
6
Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
6
6
Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
6.1.2.10 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 7, lk 338), et vabastada magasin
trukikuulide (osa 5 jn 6.1 - 7
lk 338). Tõstke magasin kandurilt maha.
6
JUHIS
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täieli-
kult täidetud magasinid.
ETTEVAATUST!
Magasinide täitmine.
Magasine tohib täita ainult siis, kui kõik Collect&Place-tööpeas asuvad imiotsakud
oma
magasinidesse tagasi pannakse.
JUHIS
Ummistusoht.
Kui komponendid kukuvad magasini, võib lukustusplaat ummistuda.
Vältige komponentide kukkumist salvede peale.
Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 7
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
