6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Ver sioon 10/2014 340 6.1.3 Imiotsakute vahe taja mudelile SIPLACE SpeedStar C&P20 P See imiotsakute vahe…
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
339
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 7 lk 338).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.2.11 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6
Jn 6.1 - 8 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
340
6.1.3 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20 P
See imiotsakute vahetusmehhanism võtab vastu 6 või 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina. Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente
maha puhuda ja imiotsakuid maha tõmmata ning välja visata.
6
6.1.3.1 Imiotsakute vahetaja mudelile C&P20 P, 6 magasini
Toote nr 03103514-xx CP/kõigi imiotsakute vahetaja - pikk
Toote nr 031031503-xx otsakusalv 40xx, 20 garaažiga
6

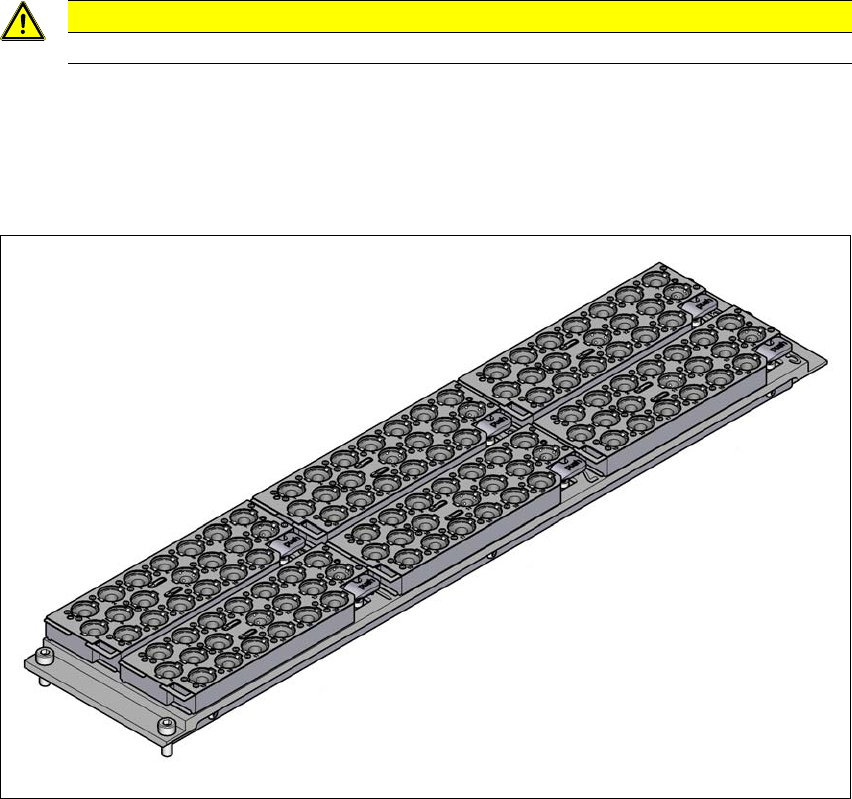

Jn 6.1 - 9 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20, 6 magasini
ETTEVAATUST!
Kasutage otsakuvahetajat ainult koos SpeedStariga.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
341
6.1.3.2 Imiotsakute vahetaja mudelile C&P20 P, 4 magasini
Toote nr 03103649-xx CP/kõigi imiotsakute vahetaja - lühike
Toote nr 03101503-xx otsakusalv 40xx, 20 garaažiga
6

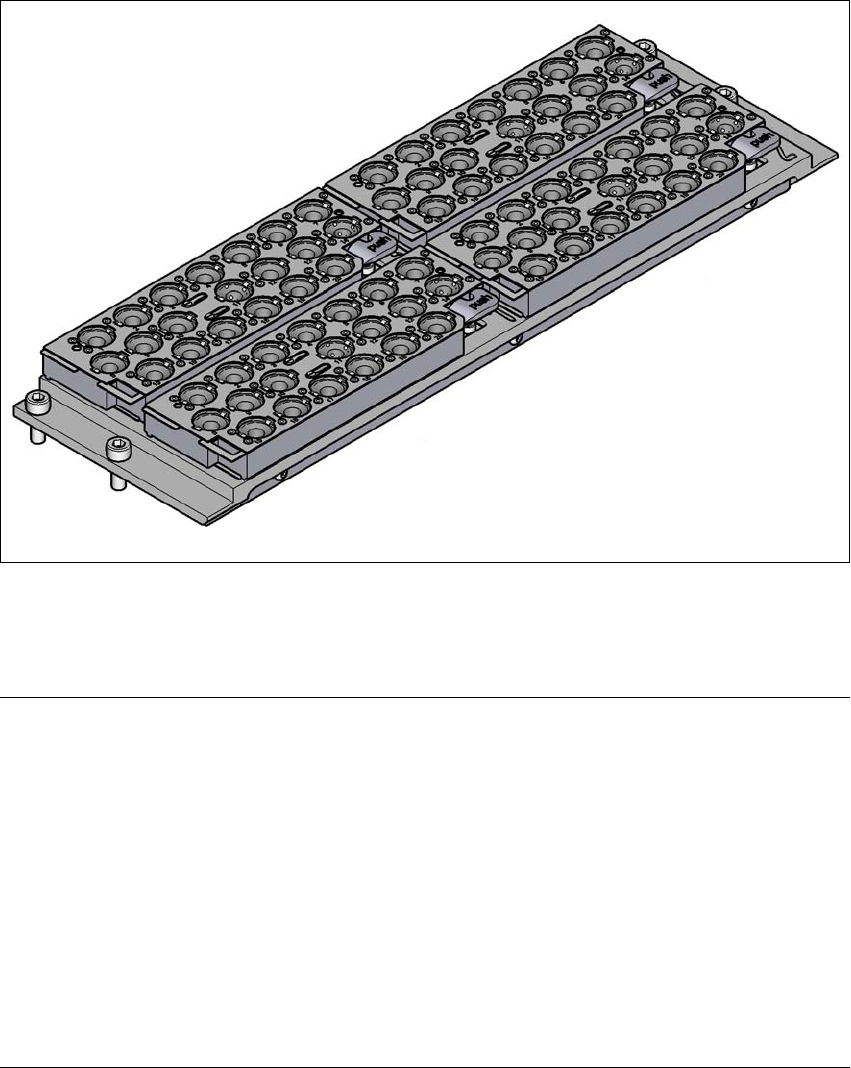

Jn 6.1 - 10 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20, 4 magasini
6.1.3.3 Tehnilised andmed
6
Imiotsakute vahetaja SIPLACE SpeedStari (C&P20 P) jaoks
Magasinide arv
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Kõik imiotsakute vahetaja magasinid peavad olema konfigureeritud.
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasini, 120 imiotsakugaraaži
4 magasini, 80 imiotsakugaraaži
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 80 imiotsakugaraaži
Imiotsakute tüübid 40xx
