Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsa kute vahetaja 345 6 Jn 6.1 - 12 Imiotsakute vahetusmehhanism C&P20 P jaoks - magasin i vahetamine (6 …
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
344
6.1.3.8 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 12, lk 345), et vabastada magasin
trukikuulide (osa 5 jn 6.1 - 12
lk 345). Tõstke magasin kandurilt maha.
6
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 12
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõr-
get.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
345
6
Jn 6.1 - 12 Imiotsakute vahetusmehhanism C&P20 P jaoks - magasini vahetamine (6 magasini näitel)
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) vedrutihvt mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
JUHIS
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 12, lk 345) libisevad tsentreerimisavadesse ja pikiavasse.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
346
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 12 lk 345).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.3.9 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

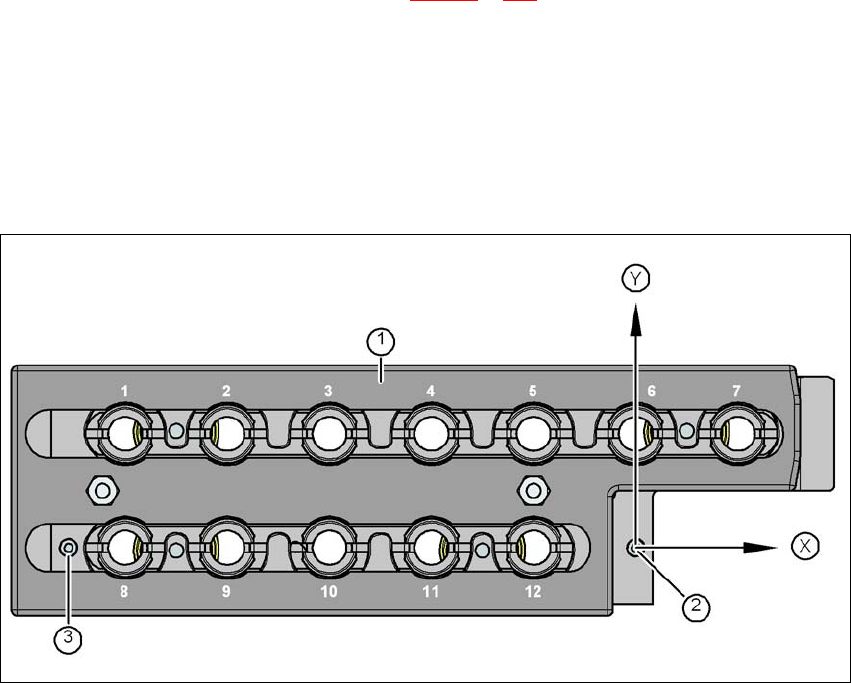

Jn 6.1 - 13 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
