Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsa kute vahetaja 351 6.1.4.5 Tehnilised andmed 6 Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks Magas…
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
350
6.1.4.4 Imiotsakumagasin 28xx-imiotsakute jaoks
6
Jn 6.1 - 17 Imiotsakumagasin 28xx-imiotsakute jaoks
(1) 5 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 12,5 mm
(garaažinumbrid 1, 5, 6, 8 ja 9)
(2) 4 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 16,5 mm
(garaažinumbrid 2, 3, 4 ja 7)
(3) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
351
6.1.4.5 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Magasinide
arv*a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 magasini, 60 x 20xx imiotsakugaraaži
1 magasin, 9 x 28xx imiotsakugaraaži
3 magasini, 36 x 20xx imiotsakugaraaži
1 magasin, 9 x 28xx imiotsakugaraaži
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 48 imiotsakugaraaži
Imiotsakute tüübid 10xx, 11xx, 12xx
20xx, 28xx
*)a Piirangutega asukohas 2 mudeli MTC/WPC korral
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
352
6.1.4.6 Konfigureerimisnäide: CPP mudelile SIPLACE X4i S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
18 lk 352).
6

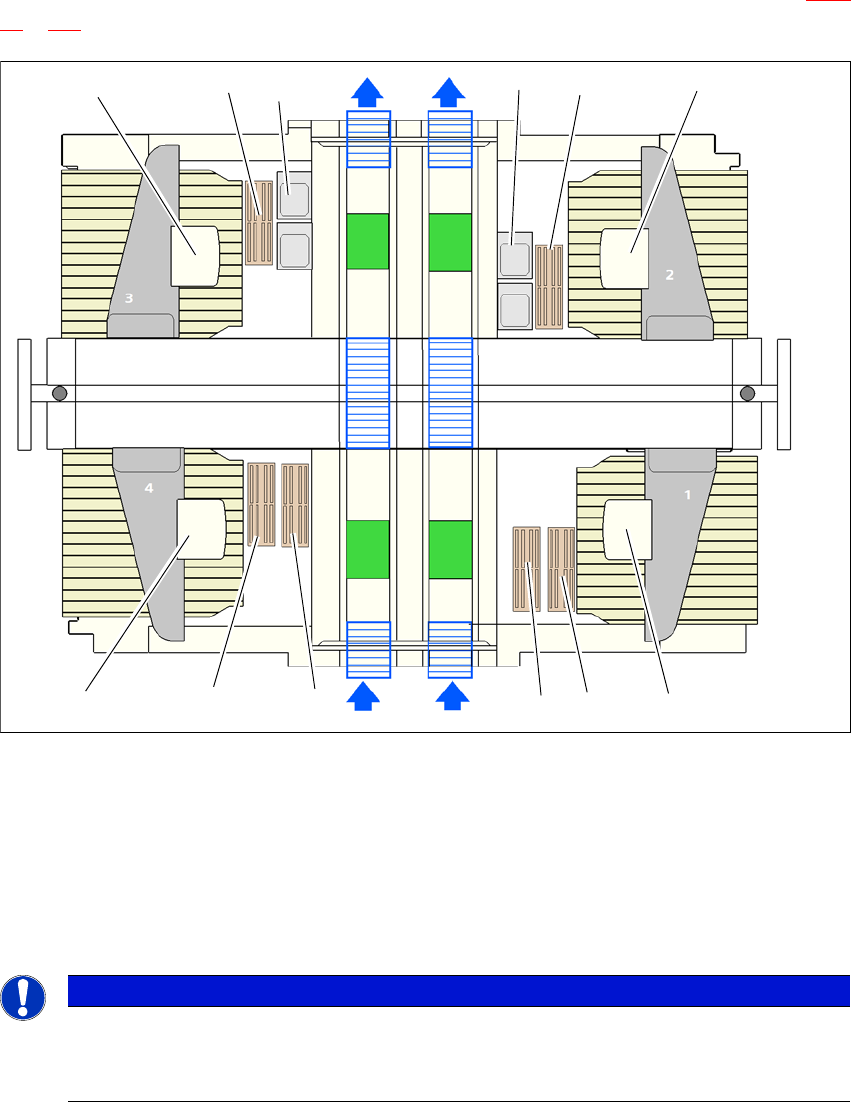

Jn 6.1 - 18 Imiotsakute vahetaja asendi SIPLACE MultiStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
