6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Ver sioon 10/2014 352 6.1.4.6 Konfigureerimisnäide: CPP mudelile SIPLACE X4i S Asukohad 1, 2, 3 ja 4 mah utav…
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
351
6.1.4.5 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Magasinide
arv*a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 magasini, 60 x 20xx imiotsakugaraaži
1 magasin, 9 x 28xx imiotsakugaraaži
3 magasini, 36 x 20xx imiotsakugaraaži
1 magasin, 9 x 28xx imiotsakugaraaži
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 48 imiotsakugaraaži
Imiotsakute tüübid 10xx, 11xx, 12xx
20xx, 28xx
*)a Piirangutega asukohas 2 mudeli MTC/WPC korral
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
352
6.1.4.6 Konfigureerimisnäide: CPP mudelile SIPLACE X4i S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
18 lk 352).
6

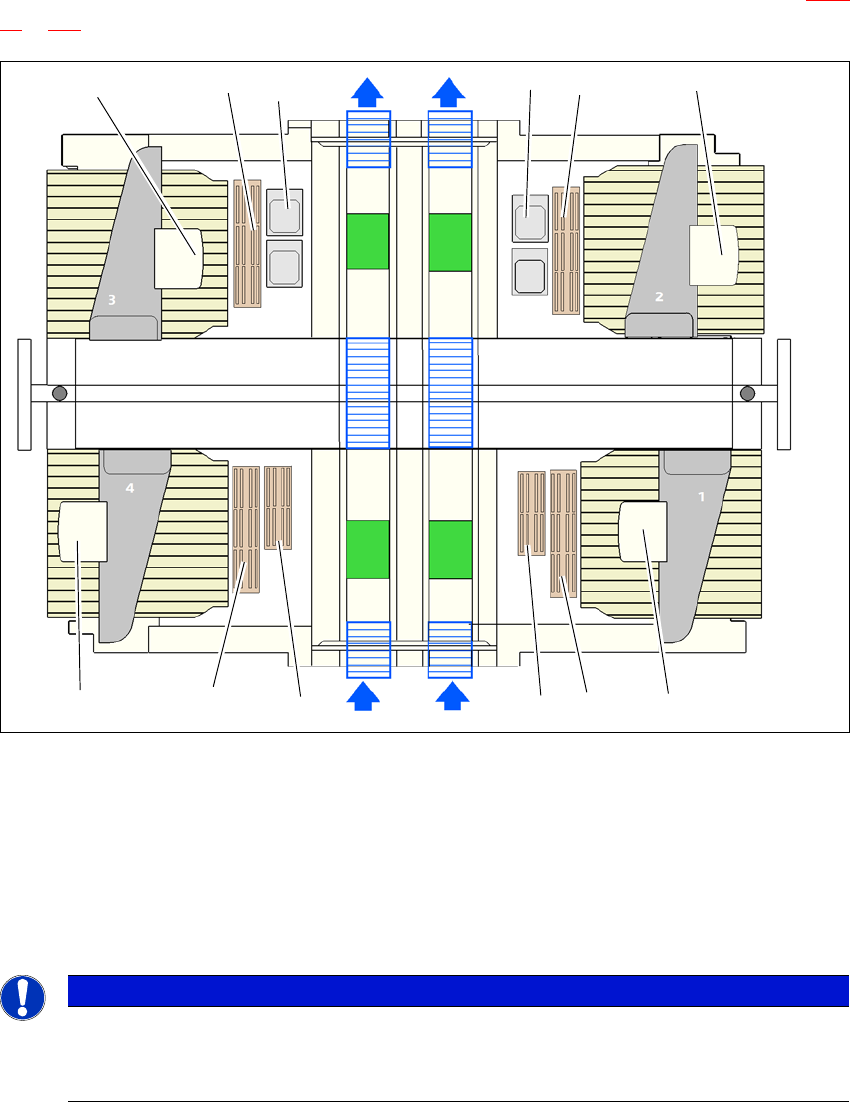

Jn 6.1 - 18 Imiotsakute vahetaja asendi SIPLACE MultiStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
353
6.1.4.7 Konfigureerimisnäide: CPP mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
19 lk 353).
6
Jn 6.1 - 19 Imiotsakute vahetaja asendi SIPLACE MultiStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
