Jn 6.1 - 21 Magasini vahetamine (6 magasini näitel)
Jn 6.1 - 22
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt magasinituvastuse ja ohutusahela mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 21 lk 356).
JUHIS
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 21, lk 356) libisevad tsentreerimisavadesse ja pikiavasse.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
357
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.4.12 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

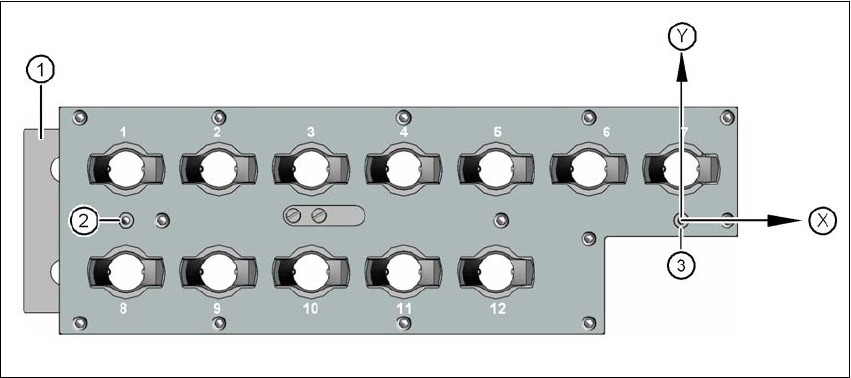

Jn 6.1 - 23 Imiotsakute magasin - koordinaatmärgid asukoha ja nurgaasendi määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärk nurgaasendi määramiseks
(3) Koordinaatmärgid asukoha määramiseks
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
358
6.1.5 Imiotsakute vahetaja SIPLACE TwinStari jaoks
Toote nr 03005191-xx Magasin 2 imiotsaku jaoks
Toote nr 03001807-xx Magasin 1 imiotsaku jaoks
6
Jn 6.1 - 24 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
6.1.5.1 Kirjeldus
Antud imiotsakute vahetaja mahutab kuni 12 salve. Saadaval on kaks erinevat magasinitüüpi:
standardmagasinid ja eriimiotsakute või haaratsitega magasinid. Magasinid paiknevad ühisel
kanduril. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse kahe peitpeakruviga.
