6.1.5.3 Konfigureerimisnäide: TwinStar mudelile SIPLACE X4 S
Ühe imiotsakute vahetaja saab paigaldada TwinStarile igasse järgmiselt loetletud kohta.
Imiotsakute vahetaja asendites 1, 3 ja 4: 12 salve
Imiotsakute vahetaja asendis 2: 10 salve
Seega on kokku 2 imiotsakute vahetajat, 22 salve ning 44 imiotsakute baasi.
6

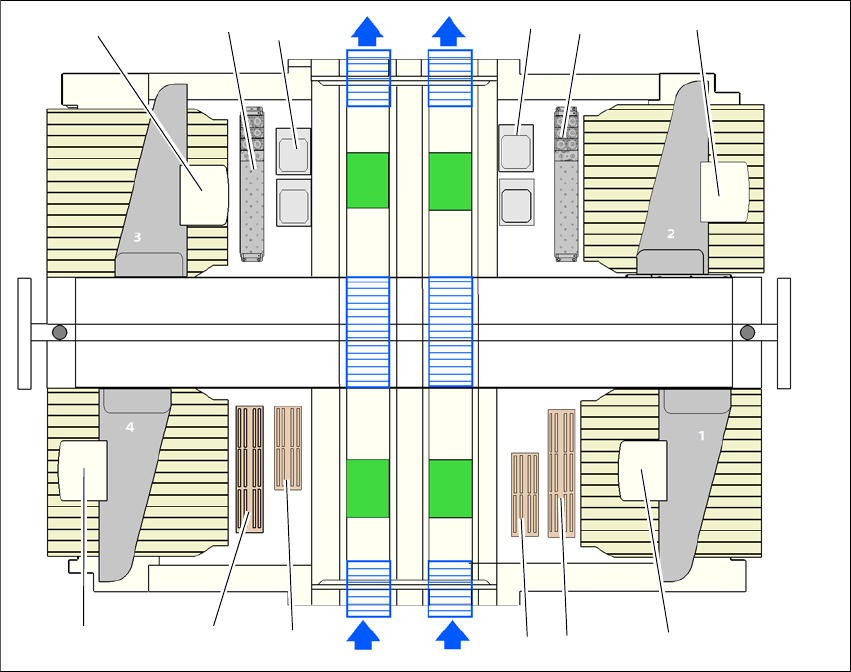

Jn 6.1 - 25 Imiotsakute vahetaja asendi SIPLACE TwinStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
(1) Imiotsakute vahetusmehhanism TwinStari jaoks
(2) TwinStar
(3) Liikumatud kaamerad
(4) MultiStar
(5) Imiotsakute vahetusmehhanism MultiStari jaoks
(6) Multistari rea 2 imiotsakute vahetaja (valikuline)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.1 Imiotsakute vahetaja
361
6.1.5.4 Montaaž
Imiotsakute vahetaja on kinnitatud COT-osa külge.
6

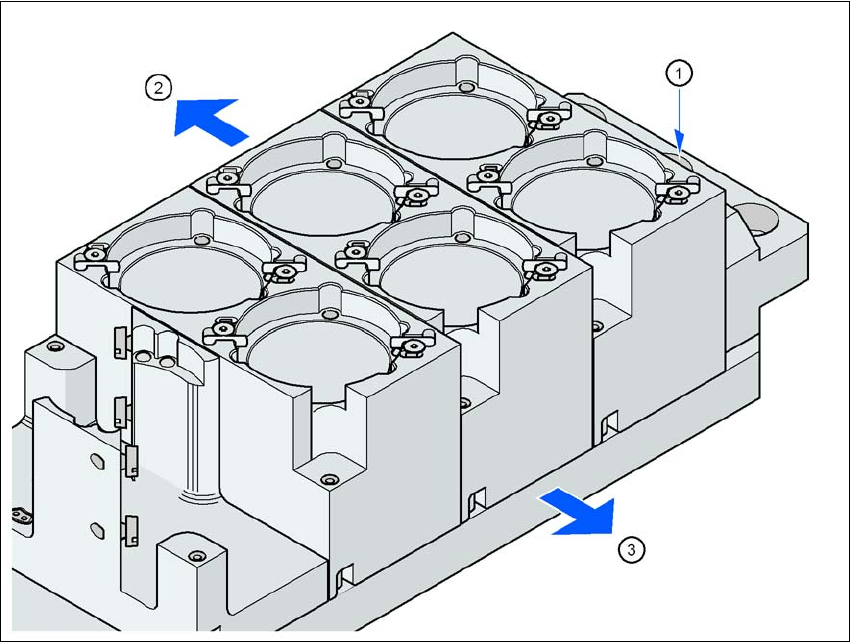

Jn 6.1 - 26 Paigaldusasend
(1) Märkeava
(2) Operaatori pool
(3) Trükkplaadikonveieri poole näitav nool
6
Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
362
6.1.5.5 Komponentide praagikarp SIPLACE TwinStari jaoks
SIPLACE TwinStarile on võimalik paigaldada komponentide praagikarpi. Paikneb liikumatu kaa-
mera kõrval.
6
Jn 6.1 - 27 Komponentide praagikarp SIPLACE TwinStari jaoks
6.1.5.6 Haaratsid ja spetsiaalsed imiotsakud
Lisaks standardsetele SMT komponentidele võivad SIPLACE masinad laduda läbiva avaga kom-
ponente ja ebasümmeetrilisi (OSC) komponente. ASM konstrueerib pidevalt juurde uusi otsakuid
ja haaratseid.
Spetsiaalseid imiotsakud on saadaval kõikide ladumispeade jaoks ning need võimaldavad teos-
tada ladumist maksimaalse kiiruse, täpsuse ja paindlikkusega. Imiotsakute automaatsete vahe-
tusmehhanismide kasutamine lühendab seadistusaegu, mis tootevahetuse käigus tekkida võivad.
ASM võib tarnida mehaanilised haaratsid Pick&Place peadele. Kui komponendi pind ei võimalda
imiotsakuga ülestõstmist imemise teel, siis võib selle haarata ja paigaldada mehhaaniliste haarat-
sitega. Haaratseid on olemas kahes erinevas teostuses, mida saab vastavalt talitlusele kahte eri-
nevasse gruppi jaotada:
– haaratsid, mis haaravad komponendi välimistest servadest ja
– haaratsid, mis haaravad komponendi siseservast.
Teavet eriotsakute ja haaratsite kohta annab ASM. Erimagasinide ja haaratsite valmistamiseks
pöörduge ASM-i poole.
