Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.8 SIPLACE X-Seeria masina komponendikäru dokkimisjaam
385
6.8 SIPLACE X-Seeria masina komponendikäru dokkimis-
jaam
Toote nr 00116933-xx SIPLACE X-Seeria komponendikäru dokkimisjaam
6
6.8.1 Kirjeldus
Sidestusjaama puhul on tegemist eelseadistuspiirkonna täiendava komponendiga. SIPLACE X-
Seeria puhul moodustab see lingi
seadistusala ja komponendikäru vahele. Sidestusjaam võimaldab komponendikärude eksternset
sööturmoodulitega varustamist, funktsioonitestide ja seadistuskontrolli läbiviimist.
6
Jn 6.8 - 1 Dokkimisjaam, SIPLACE X-Seeria
JUHIS
Dokkimisjaama (mitmik-dokkimisjaam), millega komponendikärud saab konfigureerida
30, 40 ja 60 rajale, on võimalik tellida.
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.8 SIPLACE X-Seeria masina komponendikäru dokkimisjaam Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
386
Legend joonisele 6.8 - 1
lk 385
(1) Dokkimisjaam
(2) X-Seeria COT-osa
(3) Kaitseplaat koos hoiatussildiga W204
(4) Siinid komponendilaua suunamiseks ja dokkimiseks
(5) Komponendikäru dokkimise kinnitushoob
(6) EDIF (energia- ja andmeliides)
Dokkimisjaama peamised ülesanded on järgmised:
– Elektrivarustus komponendikärule ja X-sööturimoodulitele
– Suruõhuvarustus komponendikärule ja X-sööturimoodulitele
– Ettevalmistus aukoha eelseadistuse arvuti ja sööturimoodulite vahelise side taristu jaoks
Dokkimisjaama abil saab operaator testida X-sööturi moodulite talitlust tootmiskeskkonnast väl-
jaspool, ning kontrollida seadistust. Seadmel on kaks rida, kummaski neli dokkimisjaama, mis on
ühendatud CAN-siini abil eelseadistamise arvutiga. Igal dokkimisjaamal on eraldi toite- ja suru-
õhuühendus
COT-osa (osa 2 jn 6.8 - 1
lk 385) dokkimisjaamal saab reguleerida trükkplaadikonveierile vasta-
vale kõrgusele. Eelseadistuse läbiviimiseks lükatakse komponendikäru dokkimisjaama külge (osa
1 joonisel 6.8 - 1
lk 385). Komponendikäru liigub piki dokkimisseadme siine, toetudes komponen-
dikäru küljel olevatele rull-laagritele, kuni elektri- ja andmesideliidese ühenduseni. Sööturimoodu-
liga komponendilaud EDIF on paigutatud täpselt EDIF suhtes (osa 5 joonisel 6.8 - 1
lk 385) COT-
osal ning on sellesse asendisse fikseeritud kahe kruvi abil. Kaitseplaadid (osa 3 jn 6.8 - 1
lk 385)
takistavad juurepääsu komponendikäru rullikutele, kui need on dokkimisjaama vastu lükatud.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.8 SIPLACE X-Seeria masina komponendikäru dokkimisjaam
387
6

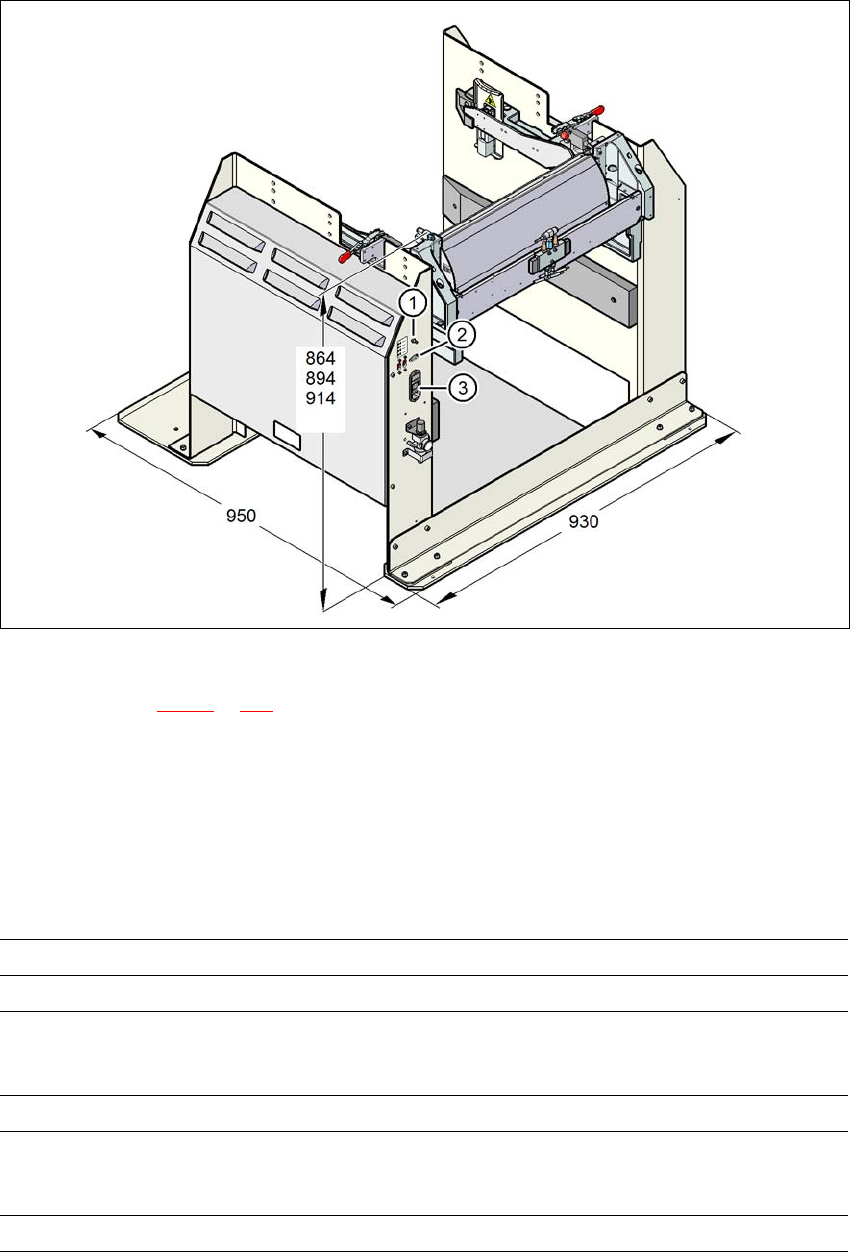

Jn 6.8 - 2 Dokkimisjaam - Kõik mõõtmed millimeetrites, ühenduspunktid
Legend joonisele 6.8 - 2 lk 387
(1) Suruõhuühendus
(2) CAN-siini ühendus
(3) Toiteühendus
6.8.2 Tehnilised andmed
6
Mõõtmed
Pikkus x laius 950 mm x 930 mm
Kõrgus 864 mm trükkplaatide transpordikõrgusel 900 mm
894 mm trükkplaatide transpordikõrgusel 930 mm
914 mm trükkplaatide transpordikõrgusel 950 mm
Kaal 120 kg
Suruõhu rõhuväärtused
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Suruõhuühendus Ühenduspistik KS 2-M5-A
