Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.11 TwinStari komponendikaamera, FC-kaamera 399 6.11.2 Ohutusjuhised 6 6.11.3 Tehnili sed andmed 6 6 6 6 6.11.4 Asuk…
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.11 TwinStari komponendikaamera, FC-kaamera Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
398
6.11 TwinStari komponendikaamera, FC-kaamera
6.11.1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-kaa-
mera)
Toote nr 00119718-xx Statsionaarne komponendikaamera 16x16 digitaalne, tüüp 25
6

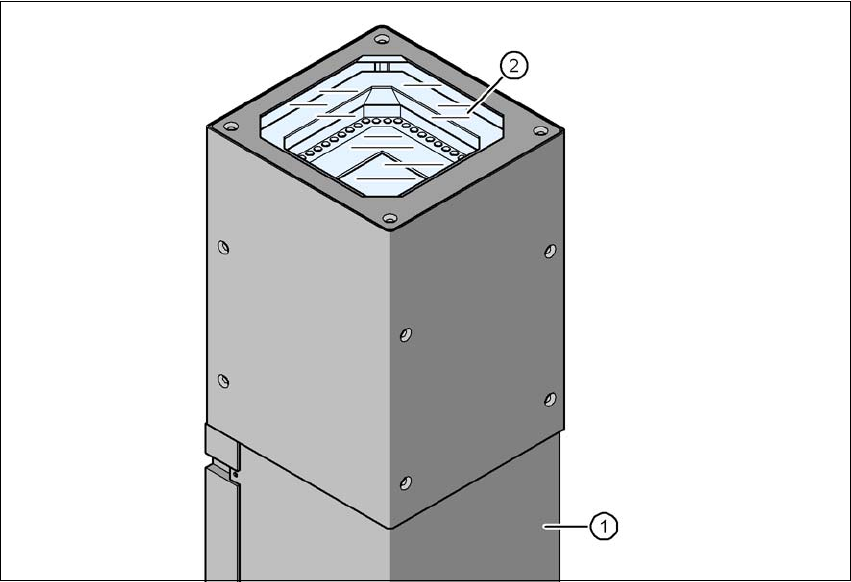

Jn 6.11 - 1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-kaamera)
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.11 TwinStari komponendikaamera, FC-kaamera
399
6.11.2 Ohutusjuhised
6
6.11.3 Tehnilised andmed
6
6
6
6
6.11.4 Asukoht
Statsionaarsete komponendikaamerate asukohti ja vastavaid konfiguratsioone kirjeldatakse jao-
tises 3.8.2
, alates lk 175.
HOIATUS
Kokkupõrkeoht!
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaame-
ra korpusega.
TwinStari korral demonteerige statsionaarsed (digitaalsed) komponendikaamerad
33, 55 x 45 ning 25, 16 x 16 (FC-kaamera).
Ladumispea ümberpaigaldamisel TwinStarilt MultiStarile paigaldatakse statsionaarne
komponendikaamera tüüp 33, 55 x 45, digitaalne, alumisse positsiooni.
Komponentide mõõtmed 0,2 x 0,2 mm kuni 16 x 16 mm üksikkomponendi mõõtmiseks
Komponendisortiment 0402 kuni SO, PLCC, QFP, pesad, pistikud, BGA, spetsiaalsed kom-
ponendid, korpuseta kristallid, pöördkiibid, varjed
min viigusamm 0,25 mm
min viigulaius 0,1 mm
min viigulaba samm 0,14 mm
min viigulaba läbimõõt 0,08 mm
Vaateväli 19,4 x 19,4 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.12 MultiStari komponendikaamera Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
400
6.12 MultiStari komponendikaamera
6.12.1 Komponendikaamera, liikumatu P&P, tüüp 33, 55 x 45, digitaalne
Toote nr 00519902-xx Statsionaarne kaamera CPP-tööpeale, tüüp 33
6

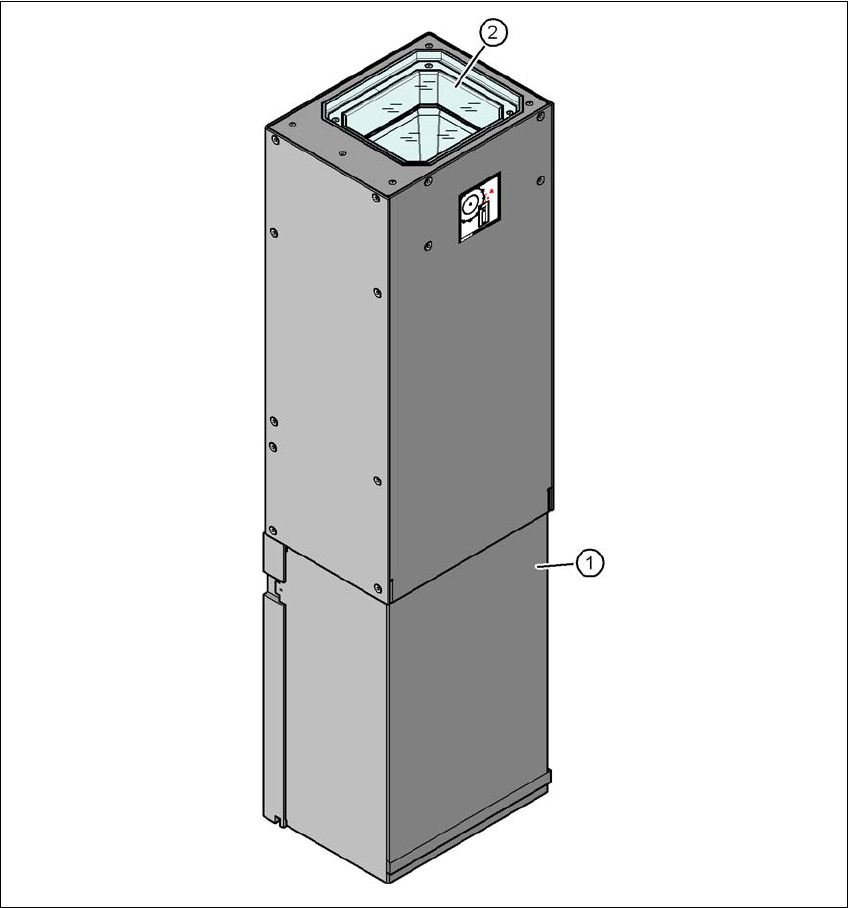

Jn 6.12 - 1 Statsionaarse P&P komponendikaamera ehitus, tüüp 33, 55 x 45, digitaalne
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
