6.12 MultiStari komponendikaamera
6.12.1 Komponendikaamera, liikumatu P&P, tüüp 33, 55 x 45, digitaalne
Toote nr 00519902-xx Statsionaarne kaamera CPP-tööpeale, tüüp 33
6
Jn 6.12 - 1 Statsionaarse P&P komponendikaamera ehitus, tüüp 33, 55 x 45, digitaalne
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.13 Siemensi liides
401
6.12.1.1 Tehnilised andmed
6
6
6.12.1.2 Asukoht
Statsionaarsete komponendikaamerate asukohti ja vastavaid konfiguratsioone kirjeldatakse jao-
tises 3.8.2
, alates lk 175.
6.13 Siemensi liides
Toote nr 00116808-xx SIPLACE'i liides
Ladumismasina konveieriliides on alates X-Seeriast konfigureeritud SMEMA standardi
järgi. Võimalik on kasutada ka liidest, mis töötab vastavalt Siemensi standardile. See on oluline
eelis X-Seeria masina integreerimisel vanemasse SIPLACE'i liini, sest
vanemaid masinaid pole tarvis moderniseerida SMEMA standardile vastavaks.
Konfigureerige lihtsalt X-Seeria masinate konveieri liides vastavalt Siemensi standardile ning
ühendage masin vastavat liideskaablit kasutades.
Komponentide mõõtmed 0,5 x 0,5 mm kuni 55 x 45 mm
Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,35 mm
min viigulaba läbimõõt 0,2 mm
Vaateväli 65 x 50 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.14 Tugitihvt Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
402
6.14 Tugitihvt
Toote nr 00119680-xx Tugitihvt
Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-
lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide
suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale.
6

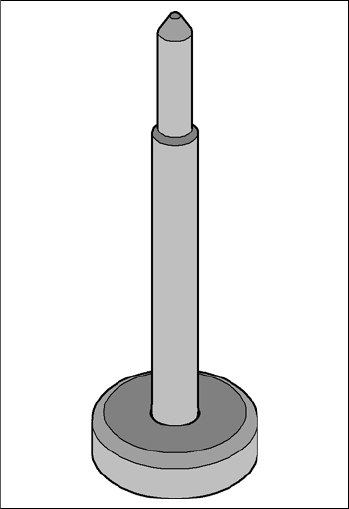

Jn 6.14 - 1 Tugitihvt
