6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.14 Tugitihvt Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2 014 402 6.14 Tugitihvt Toote nr 001196 80-xx Tugitih vt Ladumise käigus on laiadel plaatidel tendents pai…

Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused

Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.13 Siemensi liides

401

6.12.1.1 Tehnilised andmed

6.12.1.2 Asukoht

Statsionaarsete komponendikaamerate asukohti ja vastavaid konfiguratsioone kirjeldatakse jao-

tises 3.8.2

, alates lk 175.

6.13 Siemensi liides

Toote nr 00116808-xx SIPLACE'i liides

Ladumismasina konveieriliides on alates X-Seeriast konfigureeritud SMEMA standardi

järgi. Võimalik on kasutada ka liidest, mis töötab vastavalt Siemensi standardile. See on oluline

eelis X-Seeria masina integreerimisel vanemasse SIPLACE'i liini, sest

vanemaid masinaid pole tarvis moderniseerida SMEMA standardile vastavaks.

Konfigureerige lihtsalt X-Seeria masinate konveieri liides vastavalt Siemensi standardile ning

ühendage masin vastavat liideskaablit kasutades.

Komponentide mõõtmed 0,5 x 0,5 mm kuni 55 x 45 mm

Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA

min viigusamm 0,3 mm

min viigulaius 0,15 mm

min viigulaba samm 0,35 mm

min viigulaba läbimõõt 0,2 mm

Vaateväli 65 x 50 mm

Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)

6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria

6.14 Tugitihvt Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014

402

6.14 Tugitihvt

Toote nr 00119680-xx Tugitihvt

Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-

lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide

suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale.

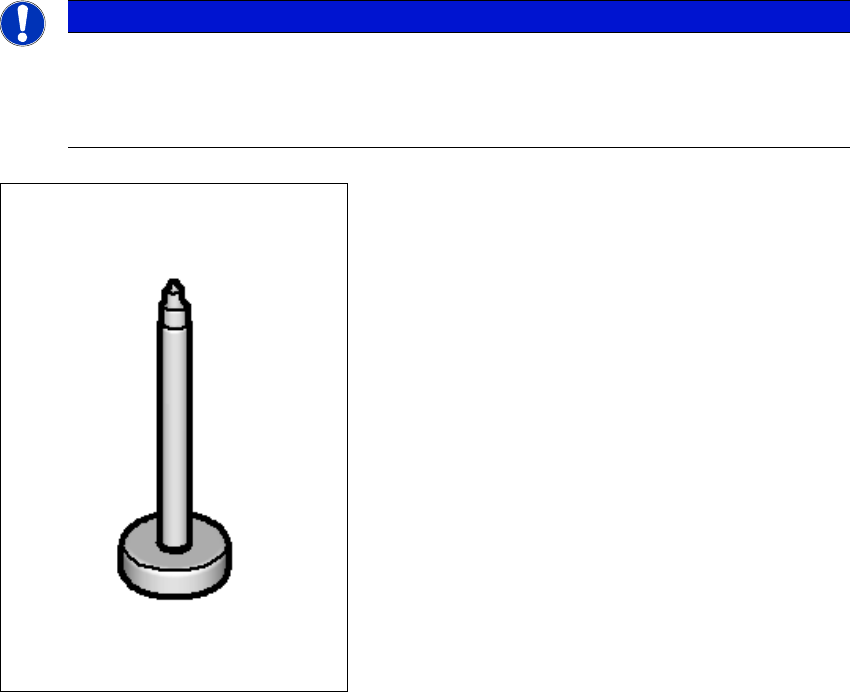

Jn 6.14 - 1 Tugitihvt

Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused

Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.15 Smart Pin Support

403

6.15 Smart Pin Support

Toote nr 00119999-xx Smart Pin Support, X3 S

Toote nr 00119993-xx Smart Pin Support, X4 S

Toote nr 00119994-xx Smart Pin Support, X4i S

Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-

lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide

suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale. Tugitihvtid

asetatakse automaatselt tõstelauale, kasutades valikulist Smart Pin Supporti. Haaratsit kasuta-

takse tugitihvtide võtmiseks erisalvedest ning ettenähtud kohta asendamiseks.

Jn 6.15 - 1 Tugitihvt

JUHIS

Ohtliku ala vähendamine

ValikuliseSmart Pin Supporti saab konfigureerida SIPLACE X3 S/X4 S masinatele. Vali-

kuline Smart Pin Support vähendab portaali 1 ja 3 liikumisulatust alati mõlemas ladu-

misalas 36 mm võrra.
