6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.17 Tehisnägemissüsteemi õpetusj aam Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 408 6.17.1 Kirjeldus Tehisnägemissüsteemi õpetusjaam on SIPLACE ladumismasinate…
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 6.17 Tehisnägemissüsteemi õpetusjaam
407
6.17 Tehisnägemissüsteemi õpetusjaam
Toote nr 00119788-xx Tehisnägemissüsteemi õpetusjaam
6

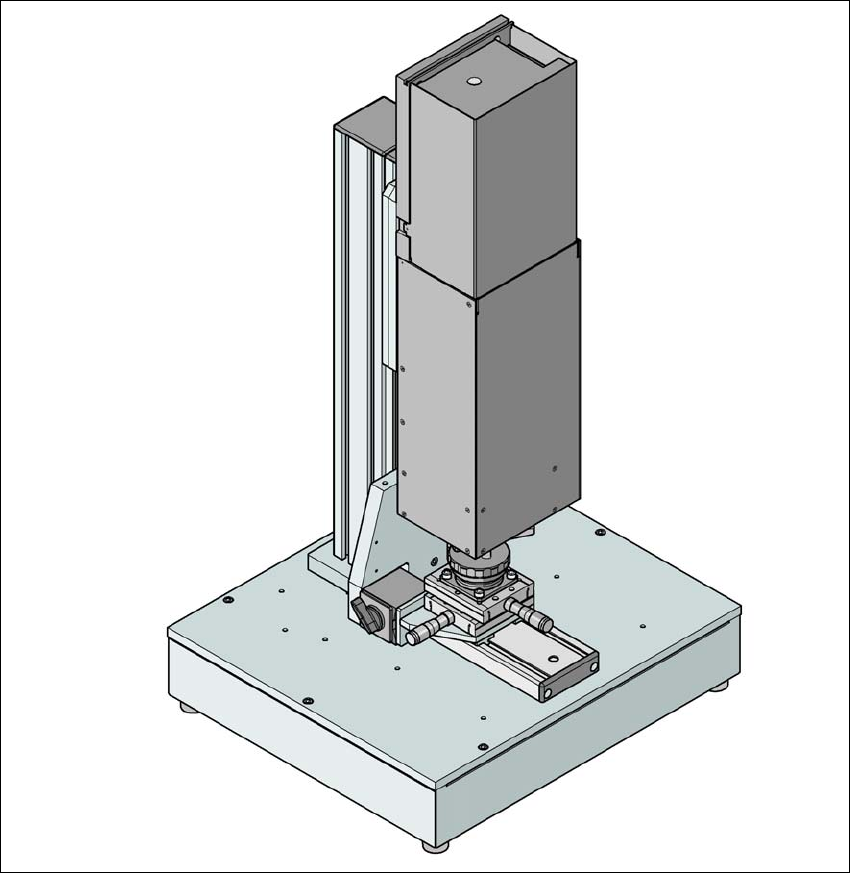

Jn 6.17 - 1 Tehisnägemissüsteemi õpetusjaam koos komponendikaameraga, tüüp 33
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.17 Tehisnägemissüsteemi õpetusjaam Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
408
6.17.1 Kirjeldus
Tehisnägemissüsteemi õpetusjaam on SIPLACE ladumismasinatel laotavate komponentide kor-
puste kirjelduste loomise ja kontrollimise süsteem.
Tehisnägemissüsteemi õpetusjaam koosneb järgmistest põhikomponentidest:
– Põhimoodul koos elektroonikaahelate ja ühe või kahe komponendikaameraga
– Minitorn-korpuses arvuti
WINDOWS XP operatsioonisüsteem 6
SIPLACE Vision pilditöötlustarkvara 6
SIPLACE Pro andmebaasiserver 6
Kaameraliidesed: CAN-siini kaart ja kaamerasiini kaart 6
Tehisnägemissüsteemi õpetusjaama kasutatakse kõigil ladumismasinatel laotavate komponen-
tide korpusekujude kirjelduste loomiseks ja kontrollimiseks ning komponentide kontrolli läbiviimi-
seks.
Loodud korpuste kujude kirjeldused võib salvestada tehisnägemissüsteemi õpetusjaamas asu-
vasse SIPLACE Pro andmebaasi ning sealt üle kanda tootmissüsteemi SIPLACE Pro andme-
baasi. Lisaks sellele võib ladumismasina tehisnägemissüsteemi ülesvõtteid üle kanda
tehisnägemissüsteemi õpetusjaama analüüsi teostamiseks. Ladumismasinal saab praegu teha
ainult erinevaid komponentide mõõtmisi.
6.17.2 Eelised
Sellise autonoomse süsteemi põhieeliseks on asjaolu, et see on tootmissüsteemist täielikult sõl-
tumatu ning tootmissüsteemi ressursse ei kasutata komponendikorpuste kirjelduste loomiseks ja
kontrollimiseks. Nii välditakse tööviljakuse langust seoses komponendikorpuste kirjelduste loo-
mise ja kontrollimisega. Autonoomne süsteem vähendab tunduvalt uute toodete juurutamisele ku-
luvat aega.
Kasutusjuhend SIPLACE X-Seeria Register
Väljaanne 10/2014
409
Register
Numerics
12 mm lindi sööturmoodul X . . . . . . . . . . . . . . .188
16 mm lindi sööturmoodul X . . . . . . . . . . . . . . .189
24 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .190
24 mm X lindi sööturi moodul
. . . . . . . . . . . . . .190
2D-trükkplaatide koodilugeja
. . . . . . . . . . . . . .363
2x8 mm X lindi sööturi moodul
. . . . . . . . . . . . .186
32 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .191
32 mm X lindi sööturi moodul
. . . . . . . . . . . . . .191
3D koplan
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .395
3D koplanaarsuslaseri moodul
Komponendi maks. kõrgus
. . . . . . . . . . . . .397
Komponendi suurus
. . . . . . . . . . . . . . . . . .397
Ladumispea tüüp
. . . . . . . . . . . . . . . . . . . .397
Laseri kaitseklass
. . . . . . . . . . . . . . . . . . . .397
Maksimaalne komponendi suurus
. . . . . . .397
Maksimaalne liitmiku mõõt
. . . . . . . . . . . . .397
min viigulaba läbimõõt
. . . . . . . . . . . . . . . .397
min viigulaba samm
. . . . . . . . . . . . . . . . . .397
Min viigulabade arv
. . . . . . . . . . . . . . . . . .397
min viigulaius
. . . . . . . . . . . . . . . . . . . . . . .397
min viigusamm
. . . . . . . . . . . . . . . . . . . . . .397
Min viikude arv
. . . . . . . . . . . . . . . . . . . . . .397
Täpsus
. . . . . . . . . . . . . . . . . . . . . . . . . . . .397
tehnilised andmed
. . . . . . . . . . . . . . . . . . .397
44 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .192
44 mm X lindi sööturi moodul
. . . . . . . . . . . . . .192
56 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .193
56 mm X lindi sööturi moodul
. . . . . . . . . . . . . .193
72 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .194
72 mm X lindi sööturi moodul
. . . . . . . . . . . . . .194
8 mm lindi sööturmoodul X
. . . . . . . . . . . . . . . .187
8 mm X lindisööturi moodul . . . . . . . . . . 185, 187
88 mm lindi sööturmoodul X
. . . . . . . . . . . . . . .195
88 mm X lindi sööturi moodul
. . . . . . . . . . . . . .195
A
abisüsteemi käivitamine . . . . . . . . . . . . . . . . . .280
adapterplaat Label Presenteri jaoks
. . . . . . . . .202
adapterplaat Reject Conveyori jaoks
. . . . . . . .204
adapterplaat, 16,5 mm
. . . . . . . . . . . . . . . . . . .203
Alarm
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .286
alarmiinfo töötlemine
. . . . . . . . . . . . . . . . . . . . 286
alarmiinfo värvikoodide tähendused
. . . . . . . . 289
alarmiinfo, värvused
. . . . . . . . . . . . . . . . . . . . 289
andurite kontrollimine
. . . . . . . . . . . . . . . . . . . 282
A-Placement
. . . . . . . . . . . . . . . . . . . . . . . . . . . 43
asukohad
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 281
Automaatne kaitselüliti F1
. . . . . . . . . . . . . . . . 104
Automaatne laiuseseadistus
. . . . . . . . . . . . . . 170
AVARIISEISKAMISAHELAD . . . . . . . . . . . . . . 91
Funktsioonide kirjeldus
. . . . . . . . . . . . . . . . 92
Ülesehitus
. . . . . . . . . . . . . . . . . . . . . . . . . . 91
AVARIISEISKAMISAHELATE ülesehitus
. . . . . 91
AVARIISEISKAMISNUPP
. . . . . . . . . . . . 269, 270
Talitlus
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
C
C&P komponendikaamera, tüüp 30, 27 x 27, digi-
taalne
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
kaamera objektiiv
. . . . . . . . . . . . . . . . . . . 175
Kaamera võimendi
. . . . . . . . . . . . . . . . . . 175
Komponendisortiment
. . . . . . . . . . . . . . . . 175
Komponentide mõõtmed
. . . . . . . . . . . . . 175
min viigulaba läbimõõt
. . . . . . . . . . . . . . . 175
min viigulaba samm
. . . . . . . . . . . . . . . . . 175
min viigulaius
. . . . . . . . . . . . . . . . . . . . . . 175
min viigusamm
. . . . . . . . . . . . . . . . . . . . . 175
Vaateväli
. . . . . . . . . . . . . . . . . . . . . . . . . . 175
valgustus
. . . . . . . . . . . . . . . . . . . . . . . . . 175
Valgustuse reguleerimine
. . . . . . . . . . . . . 175
Valgustuse tüüp
. . . . . . . . . . . . . . . . . . . . 175
C&P20
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
C&P20 M
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
„Vaakumanduri hoideahela" plaat
. . . . . . 135
C&P- komponendikaamera, tüüp 23, 6 x 6, digi-
taalne
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
DP-ajam
. . . . . . . . . . . . . . . . . . . . . . . . . . 135
E-sensor
. . . . . . . . . . . . . . . . . . . . . . . . . . 136
funktsioonigrupid osa 1
. . . . . . . . . . . . . . . 135
funktsioonigrupid osa 2
. . . . . . . . . . . . . . . 136
Käepide
. . . . . . . . . . . . . . . . . . . . . . . . . . 136
Kirjeldus
. . . . . . . . . . . . . . . . . . . . . . 137, 140
rõhu reguleerimisventiili heitõhutoru
. . . . . 135
Rõhureguleerimisventiil
. . . . . . . . . . . . . . 135
