2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 1 0/2014 52 2.2 Hoiatussildid Hoiatussildid on valmistatud pe hmest PVC-kilest, sildid on kulu mis-, valgus- ja v…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.1 Ohutusjuhised
51
Magneti raja vahetamisega seotud kooste- jm töid on lubatud teha ainult SIPLACE'i tehniku-
tel.
Hoidke avariijuhtumite puhuks käepärast vähemalt kahte massiivset mittemagnetilist (nt alu-
miiniumist) kiilu (u 10° kuni 15°) ja mittemagnetilist haamrit (u 2 kuni 3 kg). Neid tööriistu va-
jatakse õnnetuse korral magnetraja külge jäänud objektide lahtilöömiseks ning nende vahele
jäänud kehaosade (sõrmed, käsi, jalg) vabastamiseks. Ärge asetage kunagi raudsüdami-
kuga mootorit otse magnetrajale.
Võimsad magnetväljad võivad kahjustada ja purustada elektroonikaseadmeid ning mõõte-
riistu. Ärge asetage magnetosadega seadmeid arvutite, monitoride või magnetiliste andme-
kandjate (kõvakettad, krediitkaardid, audio- või videolindid) lähedusse.
Hoidke magnetradade omavahelist kaugust ja kaugust magnetraja ning muude magnetiliste
pindade vahel vähemalt 45 cm.
Magnetid tuleb nõuetekohaselt kõrvaldada. Nõuetekohase kõrvaldamise juures on peamine
püsimagnetite täielik demagneetimine.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
52
2.2 Hoiatussildid
Hoiatussildid on valmistatud pehmest PVC-kilest, sildid on kulumis-, valgus- ja veekindlad ning ta-
luvad ilmastikumõjusid. SIPLACE X4 S-l on järgmised skeemid. Hoiatussildid asuvad masinatel
SIPLACE X4i S / X2 S / X3 S / X4i S micron ja X4 S micron samas kohas.
2.2.1 Hoiatussildid masinal

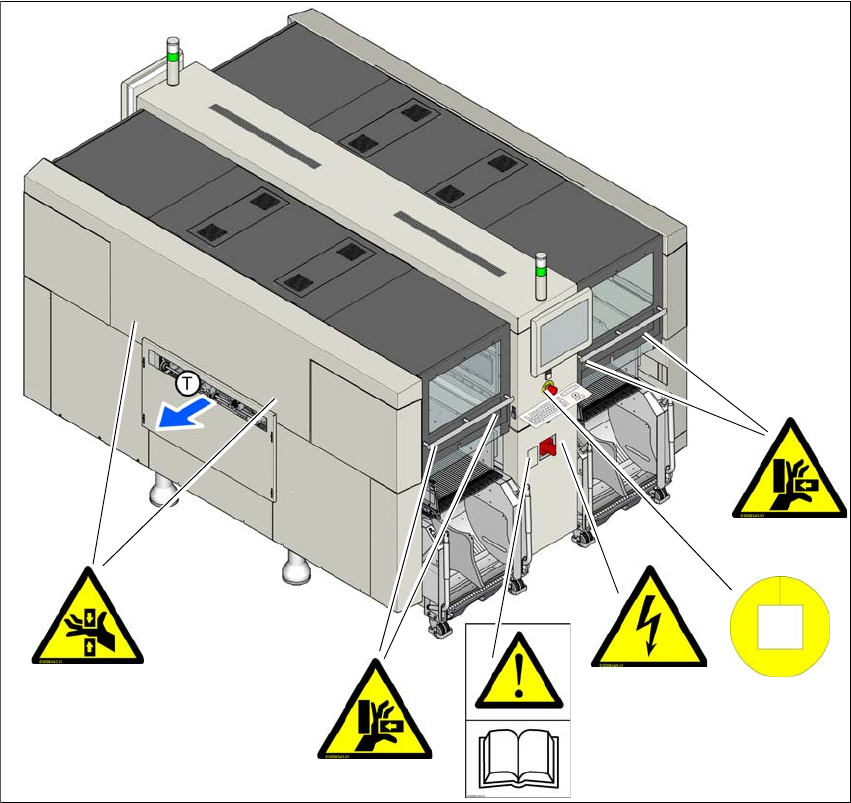

Jn 2.2 - 1 Hoiatussildid masinal - osa 1 (SIPLACE X2 S / X3 S / X4 S näitel)
W201, toote nr 03009338-01
W203, toote nr 03009342-01
W204, toote nr 03009343-01
W210, toote nr 03009350-01
W206, toote nr 03009345-01
(T) Trükkplaatide liikumissuund
W 203
W 210
W 204
W 201
W 204
W 206
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.2 Hoiatussildid
53

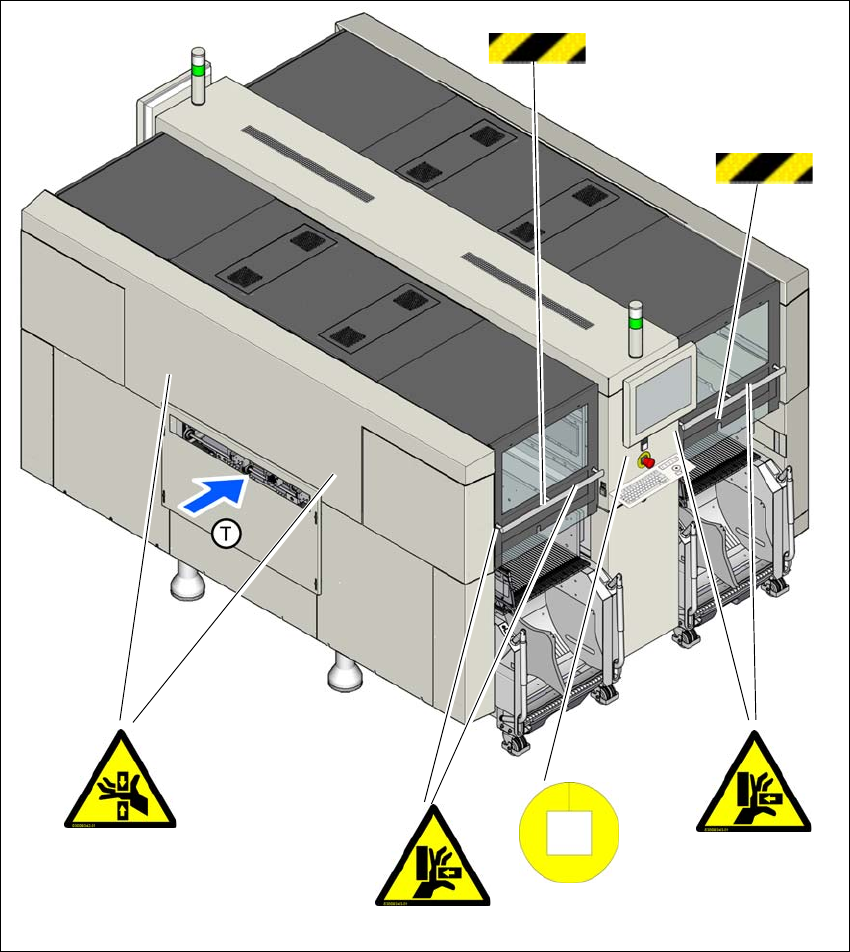

Jn 2.2 - 2 Hoiatussildid masinal - osa 2 (SIPLACE X2 S / X3 S / X4 S näitel)
W203, toote nr 03009342-01
W204, toote nr 03009343-01
W210, toote nr 03009350-01
(1) Hoiatusribad neljal kaitsekattel
(T) Trükkplaatide liikumissuund
W 210
W 204
W 203
W 204
1
1
