2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 1 0/2014 64 2.2.6.1 Hoiatussilt W211 2 Toote nr 030093 51-01 (k ogus masina kohta: 2) W211 Joonis 2.2 - 8 , lk 64…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.2 Hoiatussildid
63
2.2.6 Hoiatussildid toiteplokil ja transformaatoril
2
W206 joonisel 2.2 - 7, lk 63 toote nr 03009345-01 (kogus masina kohta: 2).
W206 joonisel 2.2 - 8
, lk 64 toote nr 03009345-01 (kogus masina kohta: 2).

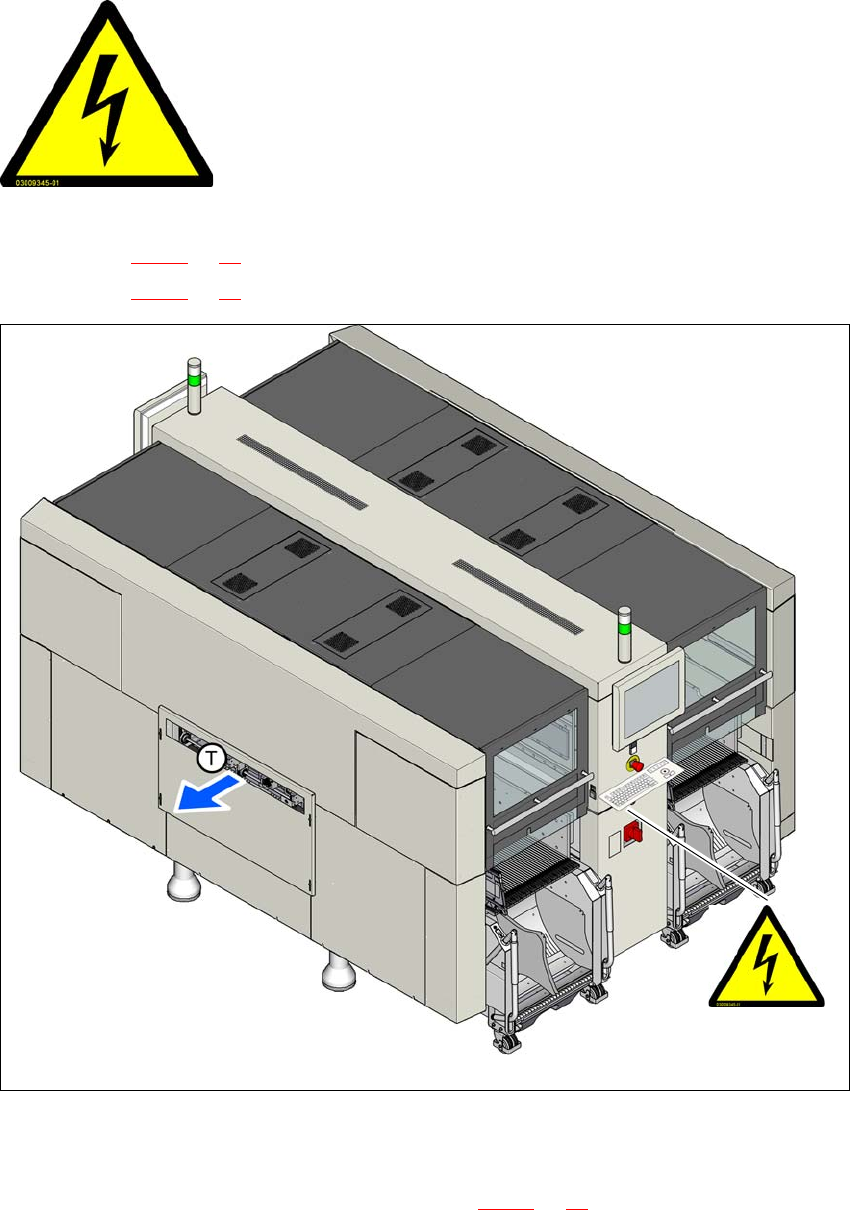

Jn 2.2 - 7 Hoiatussilt W206 (SIPLACE X2 S / X3 S / X4 S näitel)
W206, toiteploki keskmine kate
W206, sektoriuste sisekülgedel, toote nr (vt ka Joonis 2.2 - 8
, lk 64 )
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pealüliti välja-
lülitamist.
Enne hooldustööde alustamist ühendage masin vooluvõrgust
lahti.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
W206
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
64
2.2.6.1 Hoiatussilt W211
2
Toote nr 03009351-01 (kogus masina kohta: 2)
W211 Joonis 2.2 - 8
, lk 64 toote nr 03009351-01.
Jn 2.2 - 8 Hoiatussilt W 206, W211 toiteplokil
W211, kattel sissevoolupiiriku peal
W206, X102 hoolduspesal
2
2
VÕRGUPINGE!
Lülitage pealüliti välja ja oodake 30 sekundit kuni kondensaato-
rite tühjenemiseni.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
W211
W206
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.2 Hoiatussildid
65
2.2.7 Hoiatussilt AVARIISEISKAMISNUPPUDEL
2
W209 Joonis 2.2 - 9, toote nr 03009349-01 (kogus masina kohta: 2)
2
2
Jn 2.2 - 9 Hoiatussilt W209 AVARIISEISKAMISNUPPUDEL (SIPLACE X2 S / X3 S / X4 S näitel)
W209, toote nr 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Austraalia, Kanada, Mehhiko ja USA jaoks et-
tenähtud mudelitel asub hoiatussilt W209 AVA-
RIISEISKAMISNUPU vahetus läheduses
(muudel juhtudel kollasel rõngal).
W 209
