Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.2 Hoiatus sildid 65 2.2.7 Hoiatussilt AVARIISEISKAMISNUPPU D EL 2 W209 Joonis 2.2 - 9 , toote nr 03009349-01 ( k ogus mas…
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
64
2.2.6.1 Hoiatussilt W211
2
Toote nr 03009351-01 (kogus masina kohta: 2)
W211 Joonis 2.2 - 8
, lk 64 toote nr 03009351-01.

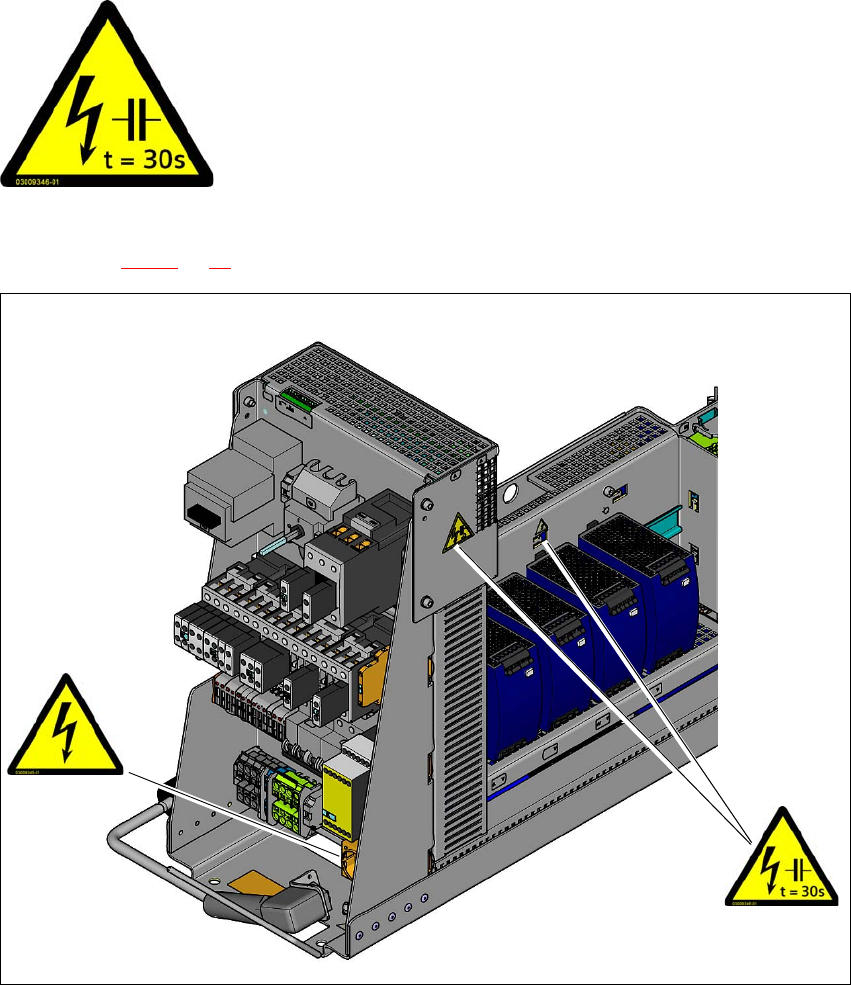

Jn 2.2 - 8 Hoiatussilt W 206, W211 toiteplokil
W211, kattel sissevoolupiiriku peal
W206, X102 hoolduspesal
2
2
VÕRGUPINGE!
Lülitage pealüliti välja ja oodake 30 sekundit kuni kondensaato-
rite tühjenemiseni.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
W211
W206
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.2 Hoiatussildid
65

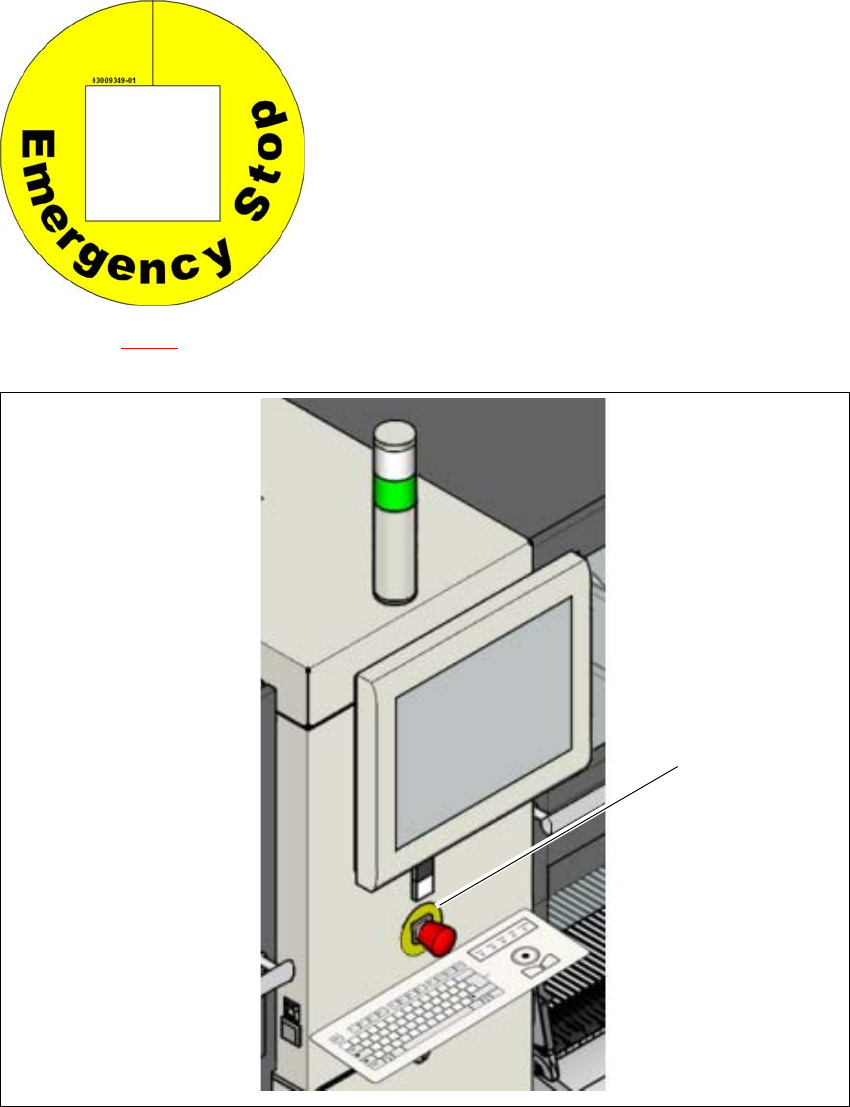

2.2.7 Hoiatussilt AVARIISEISKAMISNUPPUDEL
2
W209 Joonis 2.2 - 9, toote nr 03009349-01 (kogus masina kohta: 2)
2
2
Jn 2.2 - 9 Hoiatussilt W209 AVARIISEISKAMISNUPPUDEL (SIPLACE X2 S / X3 S / X4 S näitel)
W209, toote nr 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Austraalia, Kanada, Mehhiko ja USA jaoks et-
tenähtud mudelitel asub hoiatussilt W209 AVA-
RIISEISKAMISNUPU vahetus läheduses
(muudel juhtudel kollasel rõngal).
W 209
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatussildid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
66

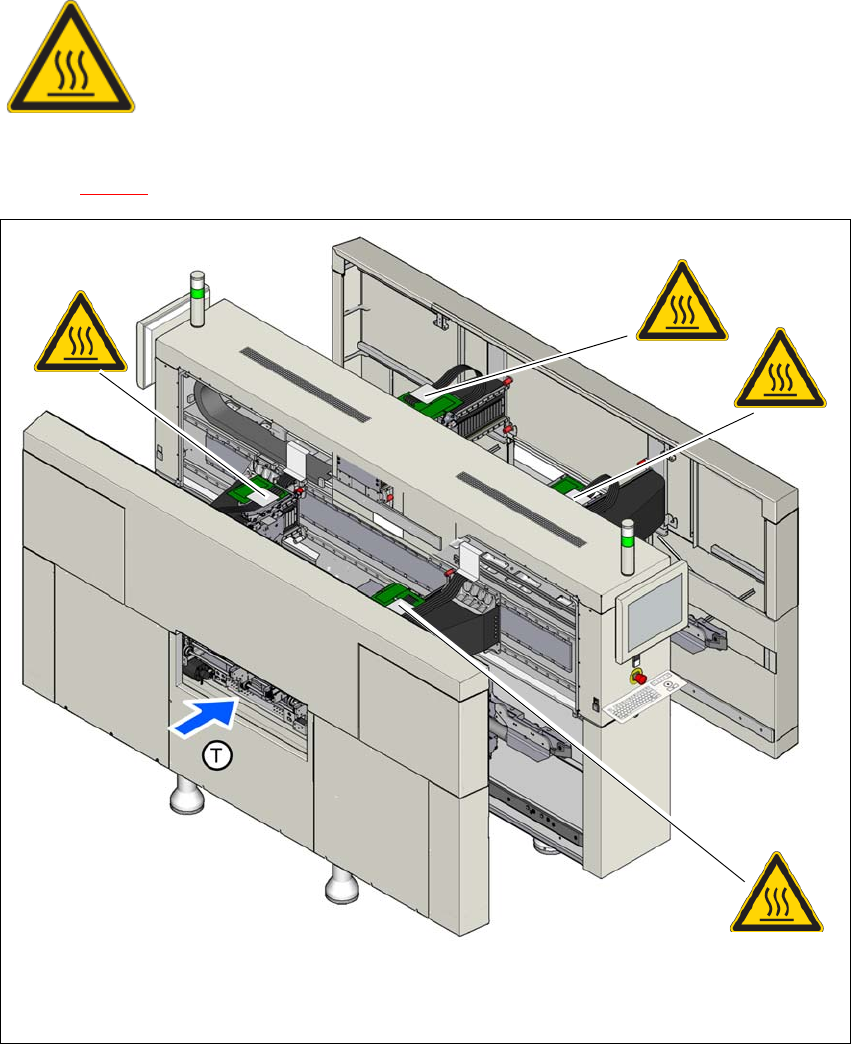

2.2.8 Kõrged temperatuurid tööpeade juhtmoodulil (HCU)
1 Joonis 2.2 - 10, temperatuurisilt, toote nr 03031926-01 (kogus masina kohta: 4).
2
Jn 2.2 - 10 Temperatuursilt ladumispea juhtmoodulil (HCU) - (SIPLACE X4i S näitel)
2
KÕRGEST TEMPERATUURIST TINGITUD PÕLETUSOHT.
Tööpeade juhtmooduli (HCU) korpus võib kestval töötamisel kuumaks muu-
tuda. Olge tööpeade juhtmooduli (HCU) puudutamisel ettevaatlik.
(1)
(1)
(1)
(1)
