Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.5 Vaadake masina käitamisjuhiseid 71 2.5 Vaadake masina käitamisjuhiseid 2.5.1 Ohutusjuhised kaitse katete sulgemise koht…
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.4 Ohutusjuhised masina transportimisel Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
70
2.3.3 Laseriklass 2
Laseriklass 2 on omistatud järgmistele moodulitele:
– PCB vöötkoodiskanner
– komponendisensor SpeedStaril
– komponendisensor MultiStaril
(Komplanaarsuslaseri mooduli paigaldamisel klassifitseeritakse kogu masin laseriklassile 2 vas-
tavaks.)
2
2.4 Ohutusjuhised masina transportimisel
2

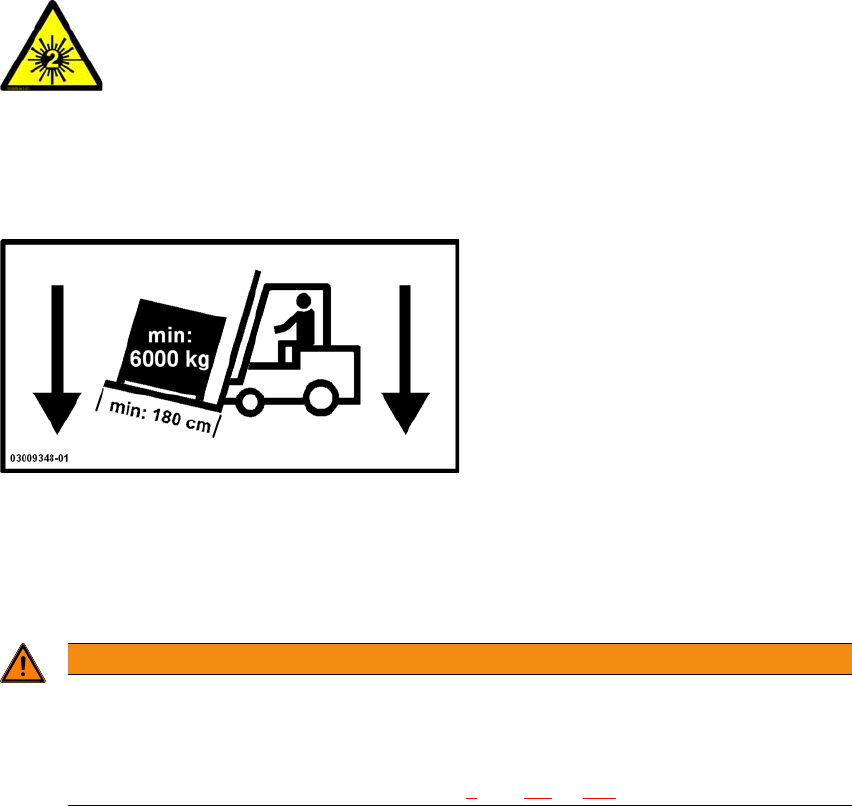

Teisaldage masinat kahveltõstukiga, mille tehnilised näitajad on järgmised:
Kahvli pikkus: Min. 1800 mm
Kandevõime: Min. 6,000 kg
Kahvliharude vahe: Min. 350 mm 2
2
2
Laserkiirgus
Ärge vaadake laserkiirde!
HOIATUS
Kaldumisoht!
Kaldumisoht, kui kahveltõstuki nõutavad tehnilised andmed ei ole täidetud.
Kasutage transportimiseks ainult ettenähtud kahveltõstukit.
Masina transportimist kirjeldatakse peatükis 4
, lõik 4.1, lk 223.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.5 Vaadake masina käitamisjuhiseid
71
2.5 Vaadake masina käitamisjuhiseid
2.5.1 Ohutusjuhised kaitsekatete sulgemise kohta
Vältimaks masina kaitsekatete sulgemisel igat liiki vigastuste tekkimist, peab käitaja juhendama
personali, et kaitsekatteid käsitsetaks vastavalt alljärgnevale juhendile.
2
2

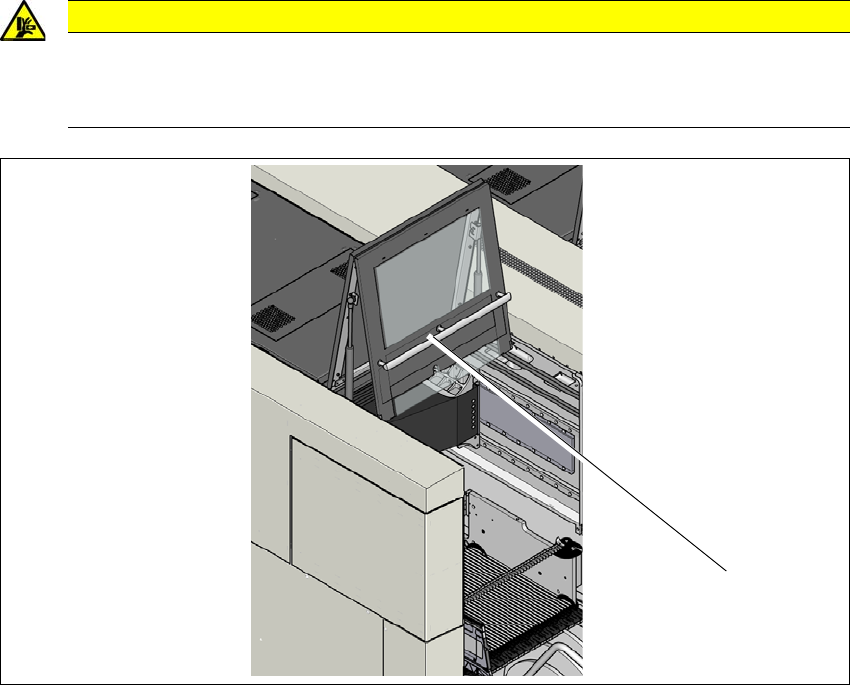

Jn 2.5 - 1 Ohutus kaitsekatete sulgemisel (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Käepidemed
Haarake kaitsekatte avamiseks või sulgemiseks alati käepidemest kinni.
Sulgemisel ärge jätke käsi kaitsekatte ja masinapaneeli vahelisse pilusse.
Kaitsekatte sulgemisel veenduge, et selle liikumisteel ei ole takistusi ning teised inimesed ei
satu ohtu.
ETTEVAATUST!
Käte muljumisoht.
Käte muljumisoht, kui kaitsekatted ei ole korralikult suletud.
Sulgege kaitsekatted korralikult.
(1)
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.5 Vaadake masina käitamisjuhiseid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
72
2.5.2 Trükkplaadi sisestamine sisestuskonveierile käsitsi
2
Järgige plaatide lisamisel sisendkonveierile ohutusnõudeid.
Käivitage trükkplaadi sisseliikumine sisestuskonveieril SC GUI funktsiooniga Move Board In
(Liiguta trükkplaat sisse).
2.5.3 Ohutusjuhised metallipulbrit sisaldavate kondensaatorite käsitsemisel
Pulbermetallil põhinevate kondensaatorite (nt tantaalkondensaatorite) käitlemine on seotud tea-
tavate ohtudega. Ohud on järgmised:
– selliste komponentide kahjustamine võib kaasa tuua eksotermilise reaktsiooni ja kuumuse
äkilise vabanemise. Ebasoodsate tingimuste korral võib eralduv soojus tekitada kahjustusi
(eralduv soojushulk sõltub kondensaatori mahtuvusest).
– Sellise olukorra tekkimine on võimalik näiteks nimetatud komponentide katkilõikamisel.
Mõju teadasaamiseks käsitsemisel pöörduge palun komponentide tarnija poole.
Äärmiselt harvadel juhtudel on ohtliku olukorra tekkimine võimalik SIPLACE lindilõikuri juures, kus
äärmuslike tingimuste korral võivad lindijäätmed põlema süttida.
Sellised tingimused võivad esineda muuhulgas ka järgmistes olukordades:
(1) Komponendid on jäänud lindile selle sammupikkuse kontrollimise ajal (sellises olukorras jät-
kab lint liikumist lindilt komponente eemaldamata).
(2) Komponendid jäävad lindile, nt kattekile purunemise korral.
HOIATUS
Käte vigastusoht.
Trükkplaadi käsitsi sisendkonveierile sisestamisel käed võivad jääda portaali vahele ja
viga saada, sest juurdepääs portaali ohualasse ei ole takistatud.
Ärge pange käsi masinasse või ladumisliinile, kui need on tootmisolekus.
Plaadi käsitsi sisestamine on lubatud ainult masina paigaldamisfaasi ajal (masina
kalibreerimine, katseladumine jms).
Seda võib teha ainult erikvalifikatsiooniga töötaja.
Masinat kasutav ettevõte on kohustatud tagama, et sisend- ja väljundkonveierid on
kaetud ning mitte keegi ei saa nendesse panna oma käsi. Sama nõue kehtib kõigi
eelnevate ja järgnevate moodulite (rastriprinterid, konveierid, kontrollisüsteemid, ah-
jud jne) kohta.
