2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Ohutusfunktsioonid Alates tark varaversioonist 706.1 SP1 Versi oon 10/2014 88 Sundfikseerumisega AVARIISEISKAMISNUPP (osa 5 jn 2.6 - 5 , lk 84 ja osa 1 joonis 2.6 - 6 , lk 8…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.6 Ohutusfunktsioonid
87
2.6.3.3 Funktsioonide kirjeldus
Pealüliti väljalülitatud asendis (OFF) (vt osa 1 joonis
2.6 - 5, lk 84) 2
Pealüliti ühendab elektritoitest lahti kolm faasi L1, L2 ja L3.
2
Pealüliti sisselülitatud asendis 2
Pärast pealüliti sisselülitamist lülitatakse võrgupinge sisselülitusvoolu piirajale (A2) ja suunatakse
24 V- AC/DC-muundurisse. Kombineeritud kaitsekontaktoril (K6) süttib toite märgituli. Juhtarvuti
käivitub ja kõik toitepinged peale portaalitelgede vaheahelapingete (260 V-) ja tähetelgede
(150 V-) lülitatakse peale.
Stopp-nupp, must (osa 2 ja 7 jn 2.6 - 5, lk 84 ja osa 3 + 5 joonis 2.6 - 6, lk 85) 2
Neid nuppe kasutatakse masina seiskamiseks.
Start-nupp, roheline (osad 3 ja 6 jn 2.6 - 5, lk 84 ja osa 2 + 4 joonis 2.6 - 6, lk 85) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt start-nupu vajutamist, et masin alustaks kom-
ponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARIISEISKAMIS-
NUPU vajutamist.
Komponendiloendur 2
Paigaldatud komponentide arvu (komponendiloendur) saab teada jaamatarkvara kaudu. Edasist
informatsiooni leiate onlain-abist.
OHTLIK
Eluohtlik pinge.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Pealüliti Q1 kaabliklemmid L1, L2 ja L3.
– Hoolduspesa X102 koos automaatse võimsuslülitiga F1 sisse lülitatud.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti
on välja lülitatud)
Järgige alati kohalduvaid tööõnnetuste vältimise ja ohutusnõudeid (ennekõike DIN
EN 60204 osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteallika kaitseust tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud
personal.
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
88
Sundfikseerumisega AVARIISEISKAMISNUPP (osa 5 jn 2.6 - 5, lk 84 ja osa 1 joonis 2.6 - 6, lk 85) 2
AVARIISEISKAMISNUPP on punast värvi ning lukustub pärast allavajutamist sisselülitatud asen-
disse. AVARIISEISKAMISNUPU vajutamisel avaneb AVARIISEISKAMISAHELA lülituskontakt ja
vallandub kombineeritud kaitsekontaktor (K6). Portaalitelgede (260 VDC) ja tähetelgede (150
VDC) vaheahelate pinged lülitatakse välja. DP- ja Z-telgede servovõimendeid toidetakse endiselt
pingega 42 VDC. AVARIISEISKAMISNUPU signaalikontakt avaneb ning ekraanil kuvatakse
teade avariiseiskamisnupu rakendumise kohta "AVARIISEISKAMISNUPP vajutatud". Deaktivee-
ritakse järgmised moodulid:
– trükkplaadikonveier
– trükkplaadikinnitus
– laiuseseadistus
– trükkplaadiseiskaja
– Lindilõikur (juhtimine sööturi juhtploki kaudu keelatud)
– lindilõikuri ohutusventiil
2
Kaitsekatte lüliti 1 kuni 4 (osad 1 kuni 4 joonisel 2.6 - 7, lk 86) 2
Need lülitid kontrollivad, kas kaitsekatted on suletud. Kui need on suletud, siis on AVARIISEISKA-
MISKONTAKT ja signaalikontakt suletud. Kui üks katetest avatakse, siis AVARIISEISKAMIS-
KONTAKT ning signaalikontakt avanevad. Üksikud komponendid deaktiveeritakse või jäävad
aktiveerituks (vt Joonis 2.6 - 10
, lk 93 ).
Kaitsekatte lüliti hooldusklapile (lisavarustus) 2
Lüliti kontrollib, ka hooldusklapp on suletud Kui need on suletud, siis on AVARIISEISKAMISKON-
TAKT ja signaalikontakt suletud. Kui üks klappidest avatakse, avanevad nii AVARIISEISKAMIS-
KONTAKT kui ka signaalikontakt. Üksikud komponendid deaktiveeritakse või jäävad aktiveerituks
(vt Joonis 2.6 - 10
, lk 93 ).
JUHIS
Ladumine on katkestatud ja seda on võimalik masina õigel töölehakkamisel kas jätkata
või lõpetada.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.6 Ohutusfunktsioonid
89
2.6.4 Kombineeritud kaitsekontaktori ja teeninduspesa asukoht
2

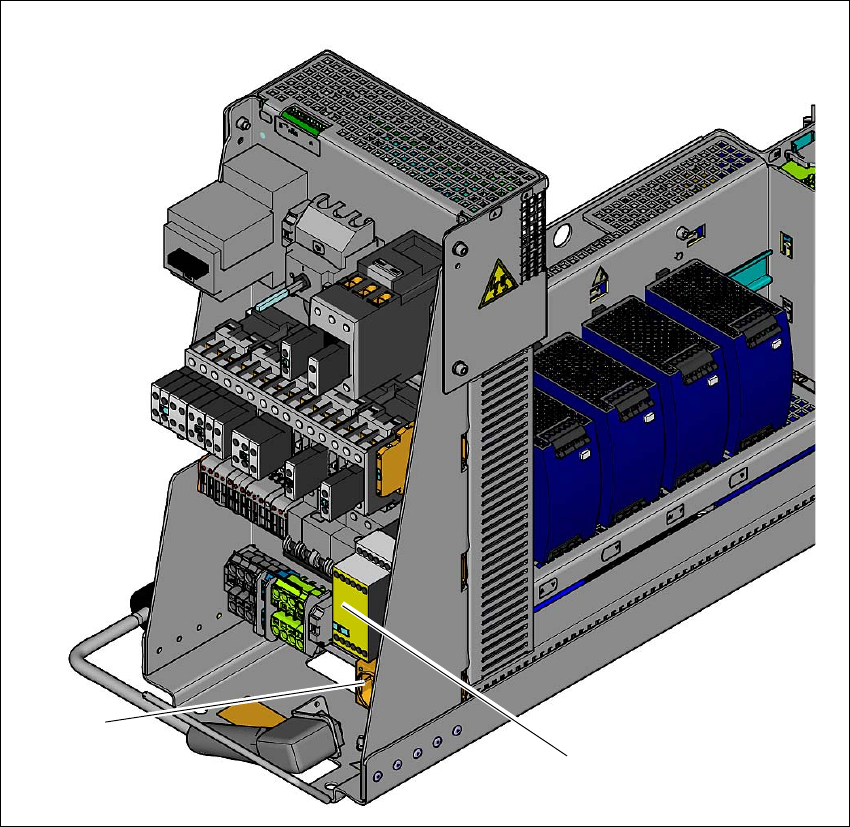

Jn 2.6 - 8 Kombineeritud kaitsekontaktori ja teeninduspesa asukoht
2
(1) Kombineeritud kaitsekontaktor
(2) Teeninduspesa
(2)
(1)
