2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Ohutusfunktsioonid Alates tark varaversioonist 706.1 SP1 Versi oon 10/2014 92 2.6.5.2 Signaaliahela ülesehitus Järgmisi signaalahela mooduleid küsitletakse individuaalselt: …

Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.6 Ohutusfunktsioonid
91
2.6.5 AVARIISEISKAMISAHELAD ja signaaliahel
2.6.5.1 AVARIISEISKAMISAHELATE ülesehitus
Järgmised jadamisi ühendatud kontaktid moodustavad AVARIISEISKAMISAHELA:
– Kontaktide sulgumiselemendid neljale kaitsekatte lülitile
– Kontaktide sulgumiselemendid hooldeklappidele (lisavarustusena saadaval kuni 4 hooldusk-
lappi)
– Avakontaktid kahele AVARIISEISKAMISNUPULE
– Kontaktide sulgumiselemendid neljale komponendikärule
– Kanalid kombineeritud kaitsekontaktoritele SSK K6
Lisaks HÄDASEISKAMISAHELA analüüsimisele koos SSK K6-ga kontrollib tarkvara ka jälgita-
vate lülitite signaalikontakte. Kui kontaktid on suletud, saadab tarkvara digitaalse CAN-siini väl-
jundsignaali I/O-juhtplokist SSK K6-le.
2

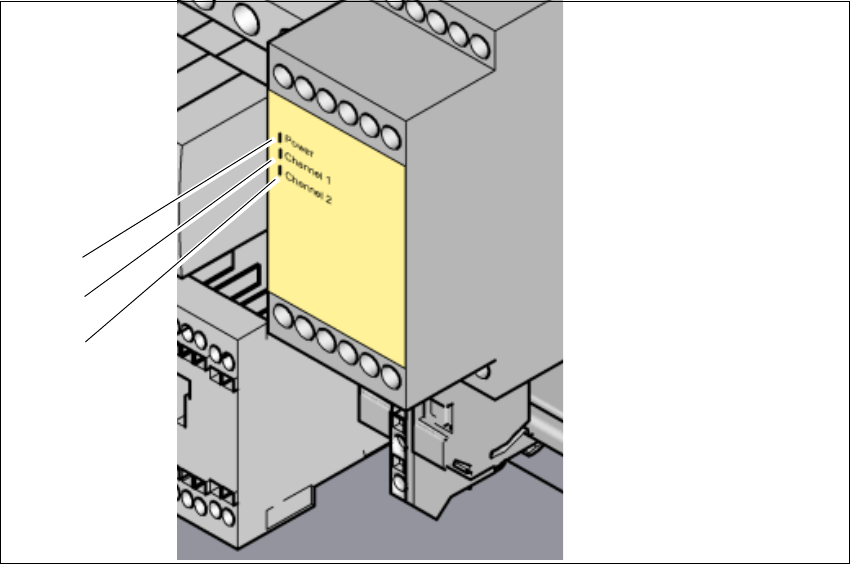

Jn 2.6 - 9 Signaali valgusdiood kombineeritud kaitsekontaktoril
(1) Võrk / Power
(2) Kanal 1
(3) Kanal 2
(1)
(2)
(3)
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
92
2.6.5.2 Signaaliahela ülesehitus
Järgmisi signaalahela mooduleid küsitletakse individuaalselt:
– Kaitsekatte lülitid
– Kaitselülitid hooldusklappidele (lisavarustusena saadaval kuni 4 hooldusklappi)
– Signaalikontaktid komponendikärule
– AVARIISEISKAMISNUPP
Kui masin on ooterežiimis, siis on kõik signaalikontaktid suletud. Kui näiteks tõstetakse kaitsekate
üles, siis avanevad sellele vastavad signaalikontaktid. Märguanne olekumuutuse kohta saade-
takse juhtimisarvutisse digitaalse CAN-siini sisendsignaali teel I/O-juhtplokist. Selle tulemusena
kuvatakse kasutajaliidesele veateade.
2.6.5.3 AVARIISEISKAMISAHELATE funktsioonide kirjeldus
Masina käivitamiseks ja käitamiseks peavad olema täidetud järgmised tingimused:
– Kõik komponendikärud peavad olema dokitud ja ühendatud.
– Kõik kaitsekatted peavad olema suletud.
– Kõik hooldusklapid peavad olema suletud (lisavarustusena saadaval kuni 4 hooldusklappi)
– Mõlemad stopp-nupud peavad olema vabastatud.
– Süsteem peab olema saavutanud minimaalse töörõhu.
– Tarkvaraluba ("Control ON") peab olema aktiveeritud, et "start"-nupu käivitussignaal saaks
SSK kombineeritud kaitsekontaktori sisse lülitada.
– Muunduri väljundis on saadaval 24 V- toitepinge start-nupule ja kaitsekontaktori kombinat-
sioonile (SSK).
Kui nüüd vajutatakse üht start-nuppudest, siis kombineeritud kaitsekontaktor SSK K6 lülitub ja
masin on kasutamiseks valmis.

Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.6 Ohutusfunktsioonid
93
2
Jn 2.6 - 10 HÄDASEISKAMISAHEL
Start-nupp on alla vajutatud
Ei
Ei
Jah
Ei
Ei
Jah
Jah
2
Aktiivne
SSK
a
Ei
Pinge
Y-telg 0 V-
X-telg 0 V-
Tähetelg 0 V-
DP-telg 42 V-
Z-telg (C&P, TH) 42 V-
Z-telg (CPP) 0 V-
Aktiivne
Trükkplaadikonveier Ei
Tõstelaud Ei
Trükkplaadikinnitus Ei
Laiuseseadistus Ei
Lindilõikur Ei
Komponendikäru söötur Jah
a) SSK kombineeritud kaitsekontaktor K3
Jah
Suruõhk
min. 0,5 MPa
(5,0 bar)?
AVARIISEISKAMISNUPP
on alla vajutatud?
- Kaitsekate ja/või hooldusk-
lapp on lahti?
Komponendikäru
AVARIISEISKAMISNUPP
on vabastatud?
2
Aktiivne
SSK
a
Jah
Pinge
Y-telg 260 V-
X-telg 260 V-
Tähetelg 150 V-
DP telg 42 V-
Z-telg (C&P, TH) 42 V-
Z-telg (CPP) 150 V-
Aktiivne
Trükkplaadikonveier Jah
Tõstelaud Jah
Trükkplaadikinnitus Jah
Laiuse seadistus Jah
Lindilõikur. Jah
Komponendikäru söötur Jah
