2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Ohutusfunktsioonid Alates tark varaversioonist 706.1 SP1 Versi oon 10/2014 94 2.6.6 Käekaitsed pa igaldatud sööturi im itatsioonide juurde 2 Jn 2.6 - 11 Käekaitse komponendi…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.6 Ohutusfunktsioonid
93
2
Jn 2.6 - 10 HÄDASEISKAMISAHEL
Start-nupp on alla vajutatud
Ei
Ei
Jah
Ei
Ei
Jah
Jah
2
Aktiivne
SSK
a
Ei
Pinge
Y-telg 0 V-
X-telg 0 V-
Tähetelg 0 V-
DP-telg 42 V-
Z-telg (C&P, TH) 42 V-
Z-telg (CPP) 0 V-
Aktiivne
Trükkplaadikonveier Ei
Tõstelaud Ei
Trükkplaadikinnitus Ei
Laiuseseadistus Ei
Lindilõikur Ei
Komponendikäru söötur Jah
a) SSK kombineeritud kaitsekontaktor K3
Jah
Suruõhk
min. 0,5 MPa
(5,0 bar)?
AVARIISEISKAMISNUPP
on alla vajutatud?
- Kaitsekate ja/või hooldusk-
lapp on lahti?
Komponendikäru
AVARIISEISKAMISNUPP
on vabastatud?
2
Aktiivne
SSK
a
Jah
Pinge
Y-telg 260 V-
X-telg 260 V-
Tähetelg 150 V-
DP telg 42 V-
Z-telg (C&P, TH) 42 V-
Z-telg (CPP) 150 V-
Aktiivne
Trükkplaadikonveier Jah
Tõstelaud Jah
Trükkplaadikinnitus Jah
Laiuse seadistus Jah
Lindilõikur. Jah
Komponendikäru söötur Jah
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
94
2.6.6 Käekaitsed paigaldatud sööturi imitatsioonide juurde
2

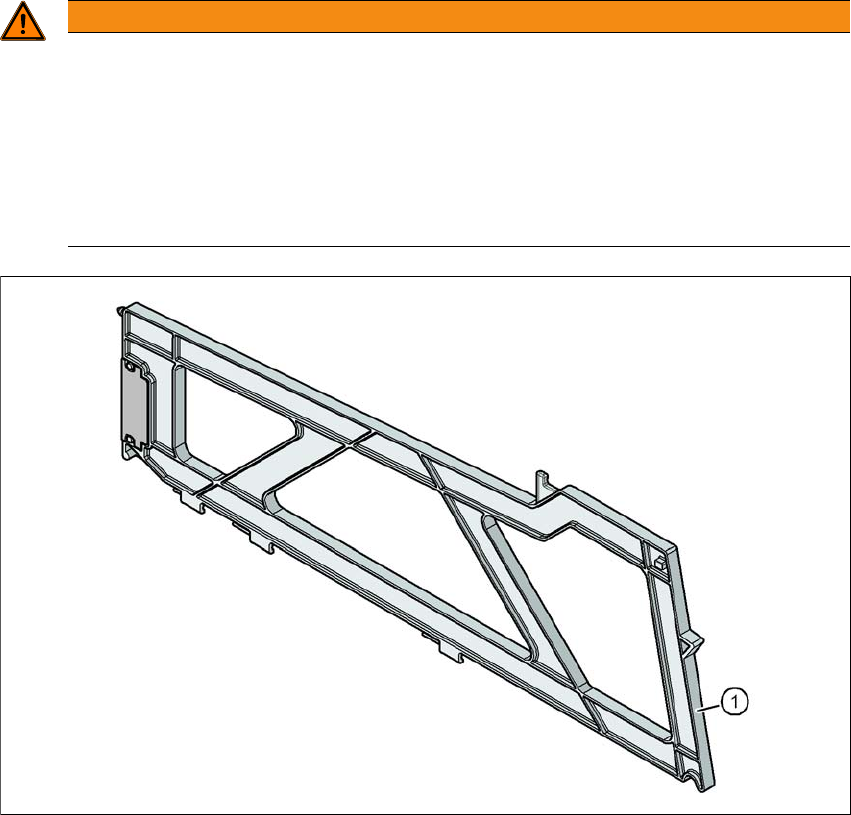

Jn 2.6 - 11 Käekaitse komponendikärul
2
(1) SIPLACE X sööturi imitatsioon, toote nr 00141226-xx
HOIATUS
Töötamine
Tööohutus iga teise koha täitmise teel.
Masina mudelite SIPLACE X-Seeria komponendikäru tööohutus on tagatud, kui vähe-
malt iga teine vaba koht on hõivatud sööturi mooduliga või käekaitsega (sööturi imitat-
sioon).
Kohtadesse 2 ja 4 peab olema paigaldatud leppemärgiga käekaitse.
Käekaitsega tuleb fikseerida iga teine koht isegi Waffle Packi hoidiku konfogireeri-
mise ajaks.
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.7 Jääkpinged ja masina tühjakslaadimisajad
95
2.7 Jääkpinged ja masina tühjakslaadimisajad
AVARIISEISKAMISNUPU vajutamisel või masina väljalülitamisel vähenevad 260 VDC portaalitel-
gede vaheahelapinge ja 150 VDC tähetelgede vaheahelapinge lühikese aja vältel ohutu jääkpin-
geni.
2
2
Jn 2.7 - 1 Toiteplokk (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Pealüliti
(2) Katte taga asuv toiteplokk
(3) Poltlukk kattel
OHTLIK
Ohtlikud pinged.
Masinat varustatakse 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ või 3 x 415 V~ ± 5 %, 50/60 Hz võrgupingega. Seetõttu on mõned süsteemi
osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lülitatud.
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN
60204 osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-
nal.
(3)
(1)
(2)
