4-28
JO-108
1005-002

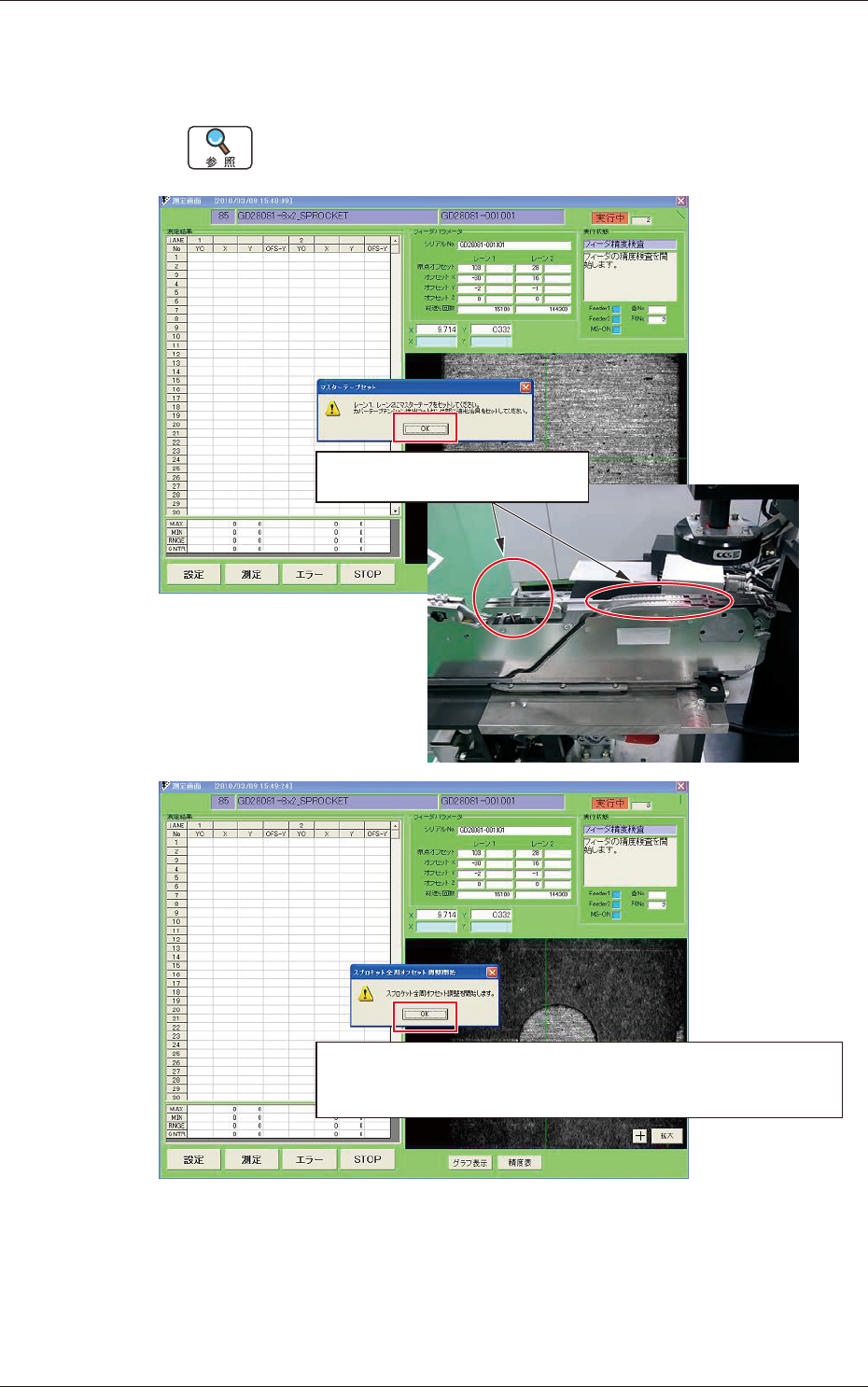

(6) スプロケットの基準位置出し動作開始の確認案内メッセージが表示さ
れるので、 [OK]ボタンをクリックします。
[ＯＫ] をクリックします。
Fig. D32
フィーダとの通信が開始され、 パラメータデータの読出しが行われた
後、 フィーダのスプロケットが回転して、 基準位置出し動作が起動し
ます。
レーン 1、 レーン 2 の順で実施されます。
ノート
ここまでの操作で、 治具原点調整の準備が整いました。
2.1 [ 測種 4] の操作手順
4-29
JO-108
1005-002
(7) スプロケットの基準位置出し動作が完了すると、 下記の作業案内メッ
セージが表示されるので、 マスターテープ、 遮光治具を正しく取付け
てください。
マスターテープの取付けについては、 2.3マスターテープの取付
けおよび取外し方法を参照してください。
マスターテープと遮光治具をセットし、
[OK] ボタンをクリックしてください
取付けが完了したら、[ＯＫ] ボタンをクリックしてください。
⇒ この後は [ 測種３] と同様の調整操作手順で進めていきます。
認識ﾏｰｸ位置の教示、Ｌ１、Ｌ２（４５歯ずつ）の吸着穴位置の教示
Fig. D33
2.1 [ 測種 4] の操作手順
4-30
JO-108
1005-002

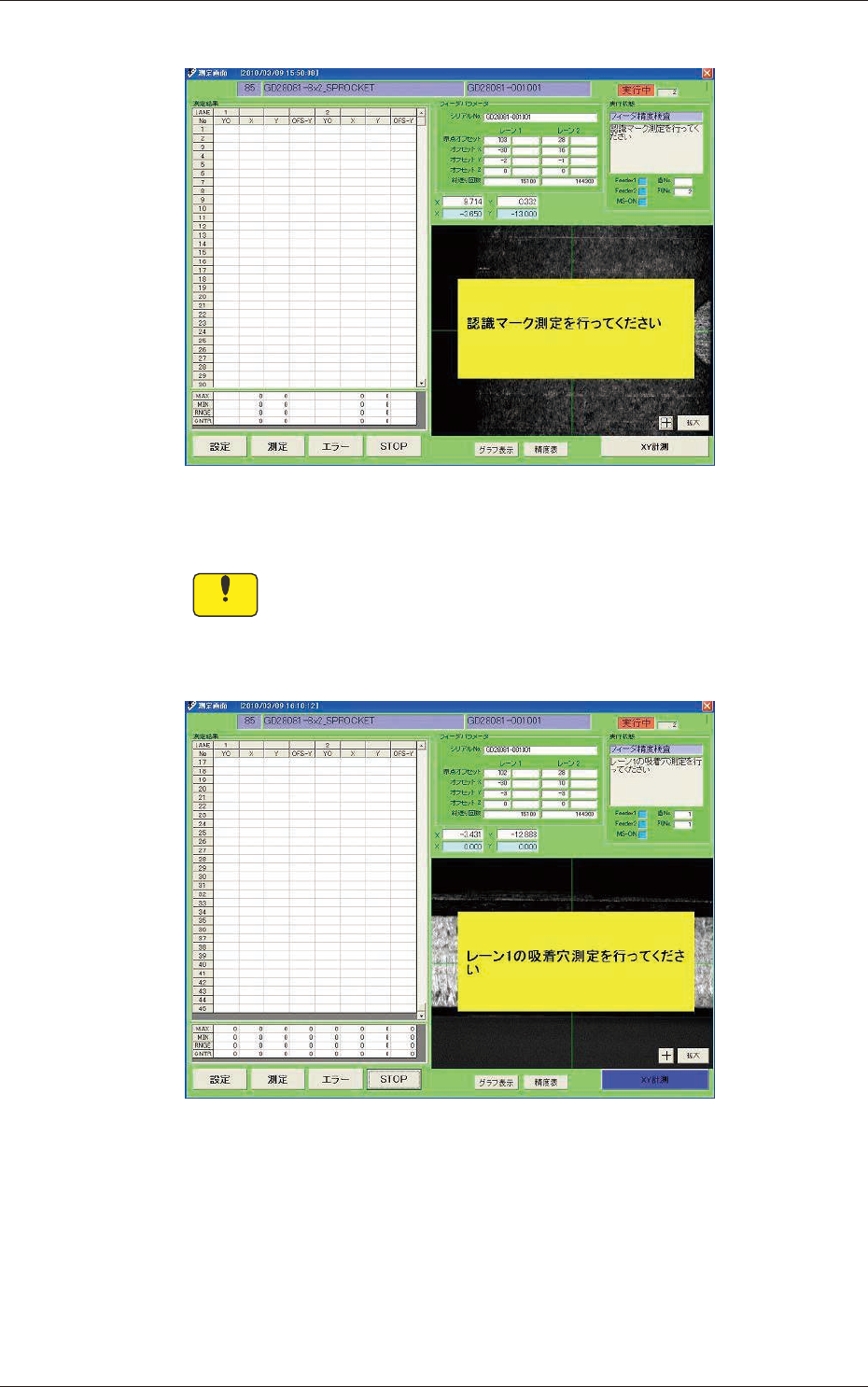

（8） 認識マーク位置の教示を行います。
Fig. D34
（9） レーン 1 吸着穴位置の教示を行います。
注 意
スプロケット 1 周分の 45 個の穴位置をすべて教示してくだ
さい。間引くことはできません。
測定回数が多くなりますが、スプロケットオフセット調整を
するために必要な操作になります。
Fig. D35
2.1 [ 測種 4] の操作手順
