JO-108-002_JG-0209.pdf - 第119页
4-35 JO-108 1005-002 (4) フィーダを治具に接続すると、 フィーダ通信が開始され、 パラメータ が読み込まれます。 このメッセージが表示されたら [START] ボタンを押す。 フィーダのパラメータが読み込まれて 表示されます Fig. D43 (5) [START]をクリックすると、 下記確認案内メッセージが表示されます。 フィーダにマスターテープと遮光治具がセットされていないことを 確認できたら […
4-34
JO-108
1005-002

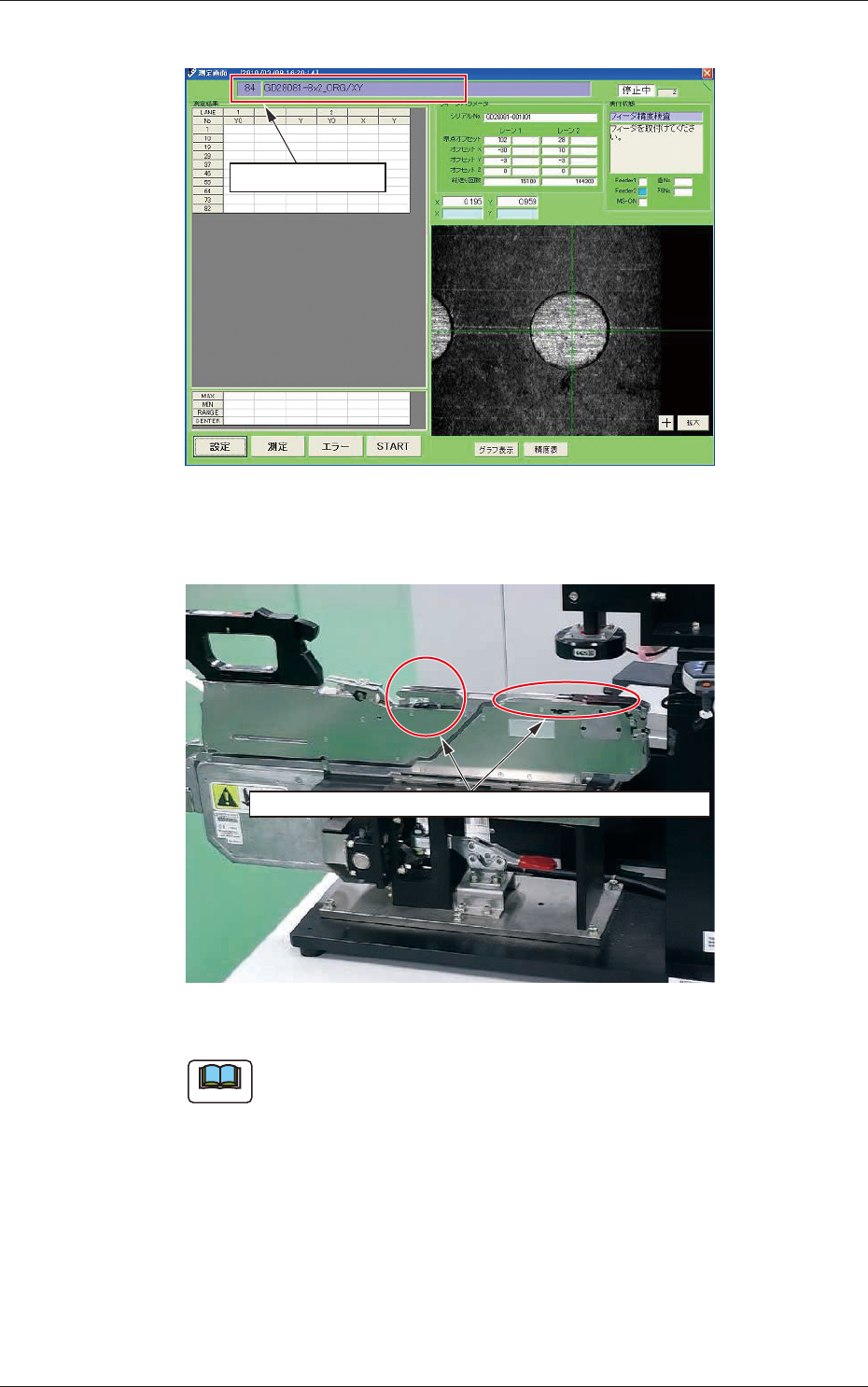

(2) 測定画面の左上に表示されるプログラム品種名を確認します。
品種名を確認します。
Fig. D41
(3) フィーダを治具に接続します。
フィーダセット時は、マスターテープ、遮光治具は外しておきます。
Fig. D42
ノート
測種 4 または測種 5 の調整作業の際は、 最初は、 マスターテー
プと遮光治具は外した
状態でセットしてください。
2.2 [ 測種 5] の操作手順
4-35
JO-108
1005-002

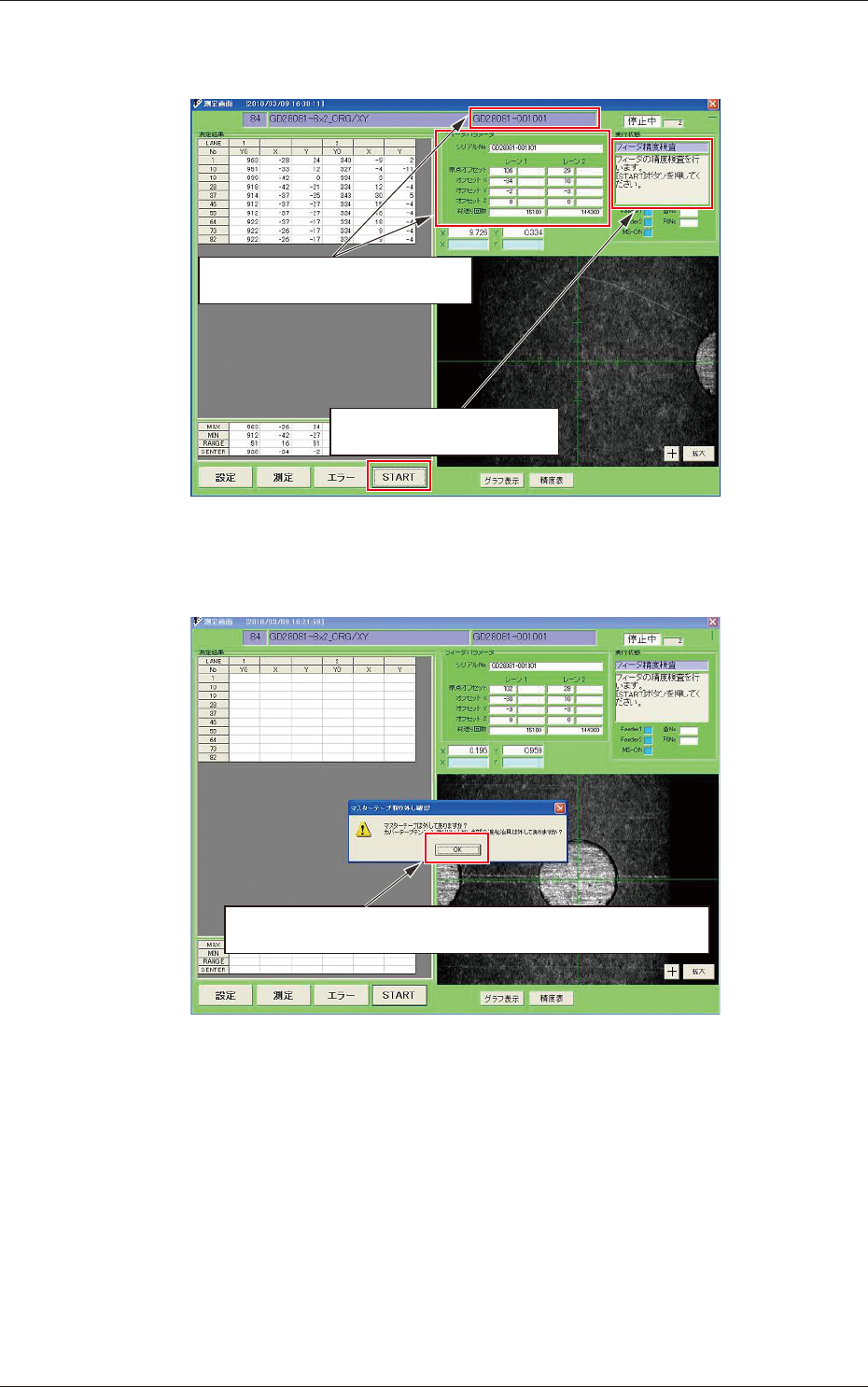

(4) フィーダを治具に接続すると、 フィーダ通信が開始され、 パラメータ
が読み込まれます。
このメッセージが表示されたら
[START] ボタンを押す。
フィーダのパラメータが読み込まれて
表示されます
Fig. D43
(5) [START]をクリックすると、 下記確認案内メッセージが表示されます。
フィーダにマスターテープと遮光治具がセットされていないことを
確認できたら [OK] ボタンをクリックします。
Fig. D44
2.2 [ 測種 5] の操作手順
4-36
JO-108
1005-002

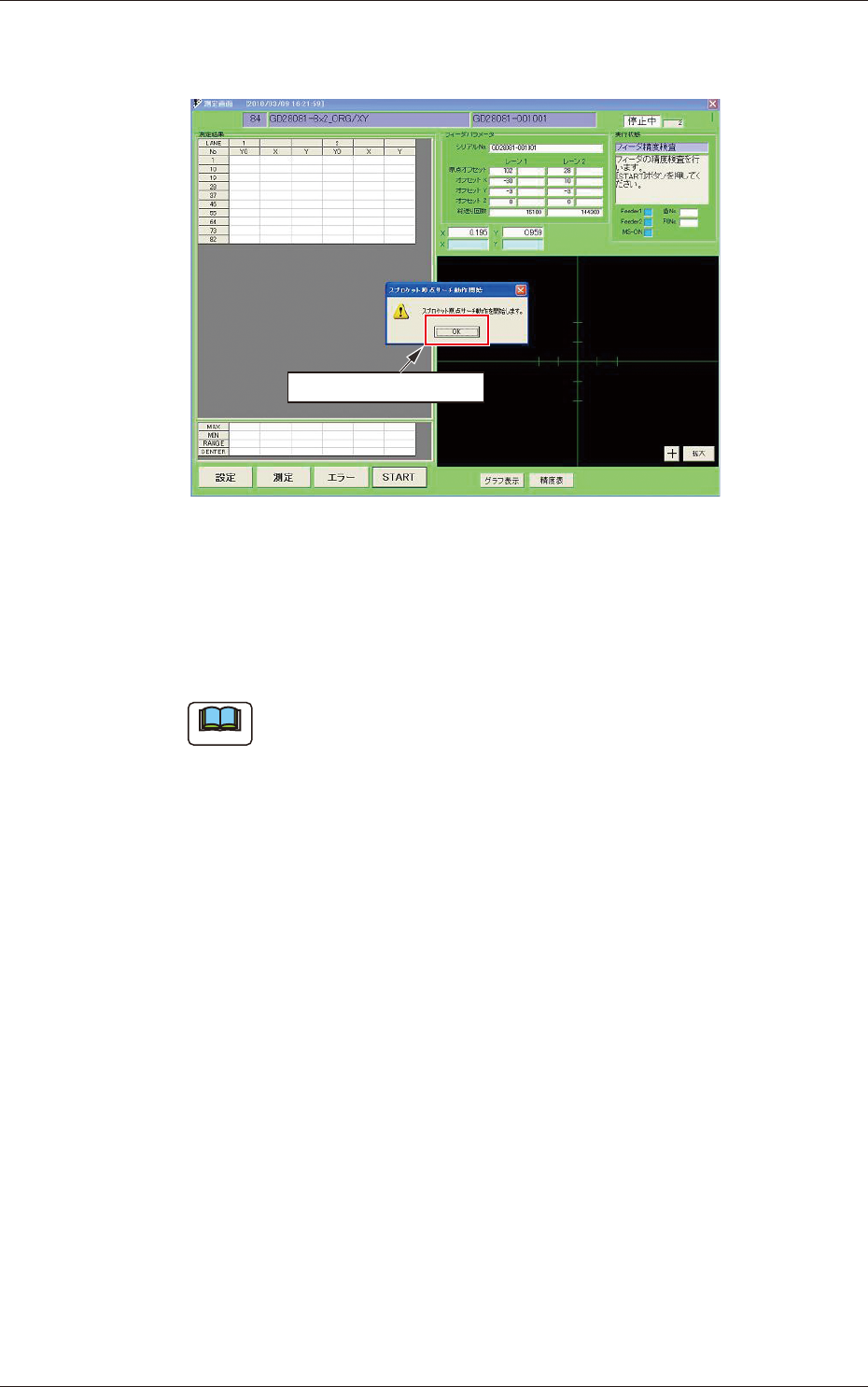

(6) スプロケットの基準位置出し動作開始の確認案内メッセージが表示さ
れるので、 [OK]ボタンをクリックします。
[OK] をクリックします。
Fig. D45
フィーダとの通信が開始され、 パラメータデータの読出しが行われた
後、 フィーダのスプロケットが回転して、 基準位置出し動作が起動し
ます。
レーン 1、 レーン 2 の順で実施されます。
ノート
ここまでの操作で、 治具原点調整の準備が整いました。
2.2 [ 測種 5] の操作手順
