4-40
JO-108
1005-002
(12)󲗍 下記ダイアログボックス画面が表示されます。
教示結果を元に算出されたオフセットデータに変更する場合󲗍[Yes]󲗍ボ
タンを、 変更しない場合は󲗍[No]󲗍ボタンを押します。
測定結果をフィーダに書込む場合 [Yes] をクリックしてください。
Fig. D51
(13)󲗍 測定結果のフィーダへの書込み転送が終わり、 下記メッセージが
Take󲗍out󲗍feeder. 表示されたら、 フィーダを取外します。
データの転送が終わり
このメッセージが表示されたらフィーダをを取出してください。
Fig. D52
フィーダへのデータ転送、書込み動作中は、フィーダを外さないで
ください。
2.2 [ 測種 5] の操作手順
4-41
JO-108
1005-002
2.3 マスターテープの取付けおよび取外し方法
2.3 マスターテープの取付けおよび取外し方法
󲗍GXH シリーズテープフィーダについては、 GXH シリーズテープフィーダ
取扱説明書を参照してください。
2.3.1 マスターテープの取付け手順
(1)󲗍 テープフィーダのサプレッサの先端を指で軽く押さえながら、 先端フッ
クの下部を押して、 サプレッサを持ち上げます。
(2)󲗍 シュート面とサプレッサ裏面に異物 ( チップ部品やゴミなど ) が付着し
ていないか確認します。
異物が付いた状態でマスターテープを取付けると、サプレッ
サとマスターテープの変形や、正確な吸着位置の測定が行え
ないおそれがありますので、必ず取除いてください。
(3)󲗍 テープフィーダの先端からマスターテープを下図に示す通りに差込み
ます。
8󲗍mm 幅テープフィーダの場合は、 サプレッサの先端を指で軽く押さ
えながら差込んでください。
② テープ排出ガイドの
先端まで差込む
① サプレッサを指で
軽く押さえながら
サプレッサ サプレッサ
シュートのカーブが始まる
ところまで差込む
8 mm幅テープフィーダの場合 12/16 mm幅以上のテープフィーダの場合
Fig. D53
(4)󲗍 テープの送り穴がスプロケットのピンに合うように、 マスターテープを
シュート部に取付けます。
(5)󲗍 マスターテープ上に異物 ( チップ部品やゴミなど ) が散乱していない
ことを確認します。
(6)󲗍 静かにサプレッサを下げます。
手順
4-42
JO-108
1005-002
2.3 マスターテープの取付けおよび取外し方法
(7)󲗍 サプレッサを下げたまま、 先端フックの上部を押し、 サプレッサを固
定します。

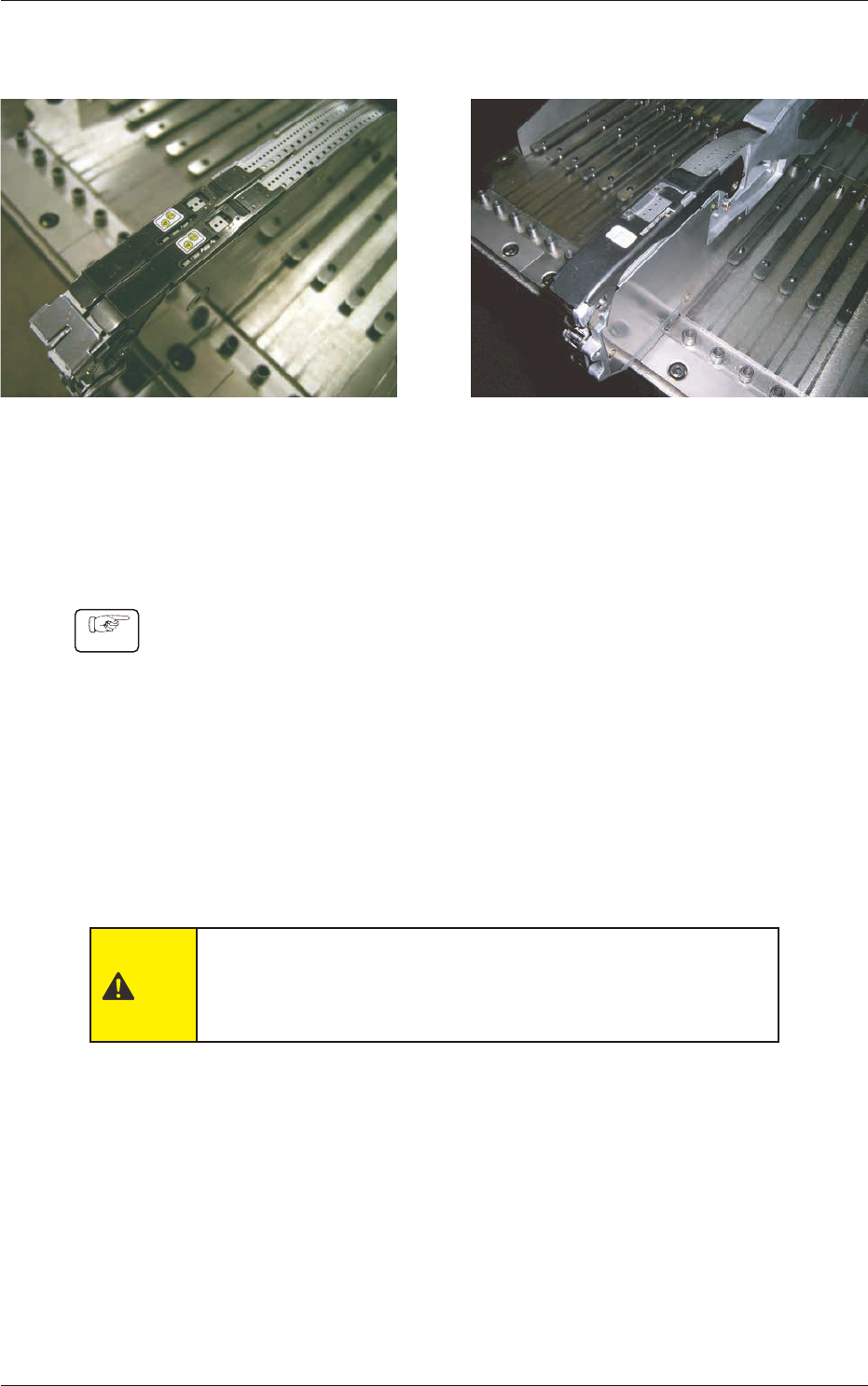

GT-08080 GT-12160
Fig. D54 マスターテープを取付けた状態
2.3.2 マスターテープの取外し手順
(1)󲗍 テープフィーダのサプレッサの先端を指で軽く押さえながら、 先端フッ
クの下部を押して、 サプレッサを持ち上げます。
(2)󲗍 マスターテープを引抜きます。
(3)󲗍 静かにサプレッサを下げます。
(4)󲗍 サプレッサを下げたまま、 先端フックの上部を押し、 サプレッサを固
定します。
注意
マスターテープは薄い金属でできていますので、指などを切
るおそれがあります。
取扱いには注意してください。
