4-44
JO-108
1005-002
2.4 SL マスターテープの取付けおよび取外し方法
（4）󲗍 テープの送り穴がスプロケットのピンに合うように、 マスタテープを
シュート部に取付けます。
（5）󲗍 マスタテープ上に異物 （チップ部品やゴミなど） が散乱していないこ
とを確認します。
マスターテープセット状態
Fig. D63 マスターテープを取付けた状態
2.4.2 マスタテープの取外し手順 (SL)
（1）󲗍 サプレッサを手で持ち上げながら、 マスタテープを引き抜きます。
（2）󲗍 静かにサプレッサを下げます。
（3）󲗍 排出ガイドを取付けます。
矢印の方向に押し付けながら、
排出ガイドを固定します。
Fig. D64
（4）󲗍 手でサプレッサを上下させて、 スムースに動くことを確認します。 󲗍
注意
マスターテープは薄い金属でできていますので、指などを切
るおそれがあります。
取扱いには注意してください。
手順
4-45
JO-108
1005-002
3. 治具原点高さの測定方法
3.1 使用する測定器具について
•
󲗍ブロックゲージ 104.00󲗍mm （積重ねて 104.00 にしても可）
•
󲗍てこ式ダイヤルゲージ 0.01󲗍mm
•
󲗍スタンド （てこ式ダイヤルゲージで使用）
•
󲗍定盤　サイズ ： 300󲗍mm󲗍
×
󲗍300󲗍mm 以上
3.2 測定方法
ノート
󲗍定盤上で測定してください。
手順
(1)󲗍 104.00 のブロックゲージでてこ式ダイヤルゲージのゼロを合わせます。
ブロックゲージ
104.0 mm
てこ式
ダイヤルゲージ
目盛りをゼロに
合わせる
定盤上での測定状態
Fig. D55
注意
てこ式ダイヤルゲージは先端が鋭く尖っていて、手などに突
き刺さるとケガをするおそれがあるので、取扱いには注意し
てください。
3. 治具原点高さの測定方法
4-46
JO-108
1005-002

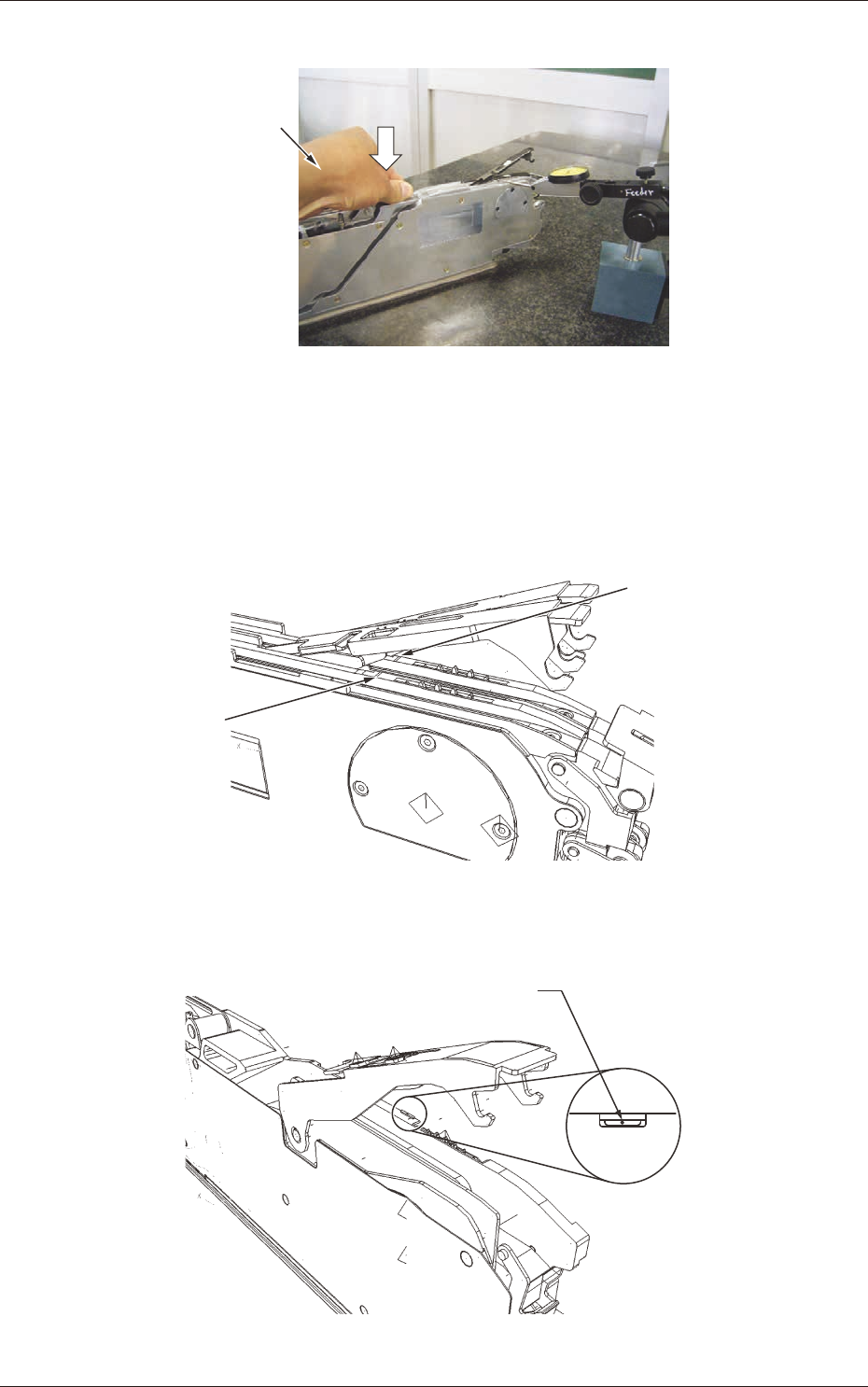

(2)󲗍 サプレッサーを上げ、 下図のようにを測定します。
手でフィーダを
下に押す
GT-08080 での測定例
Fig. D56
(3)󲗍 測定場所については、 下記を参照ください
•
󲗍G*-0808* 測定位置
レーン 2 側
測定位置
レーン 1 側
測定位置
Fig. D57
•
󲗍G*-12160 以上
認識マークの横を測定
詳細図
Fig. D58
3.2 測定方法
