2-1
JO-108
1005-002

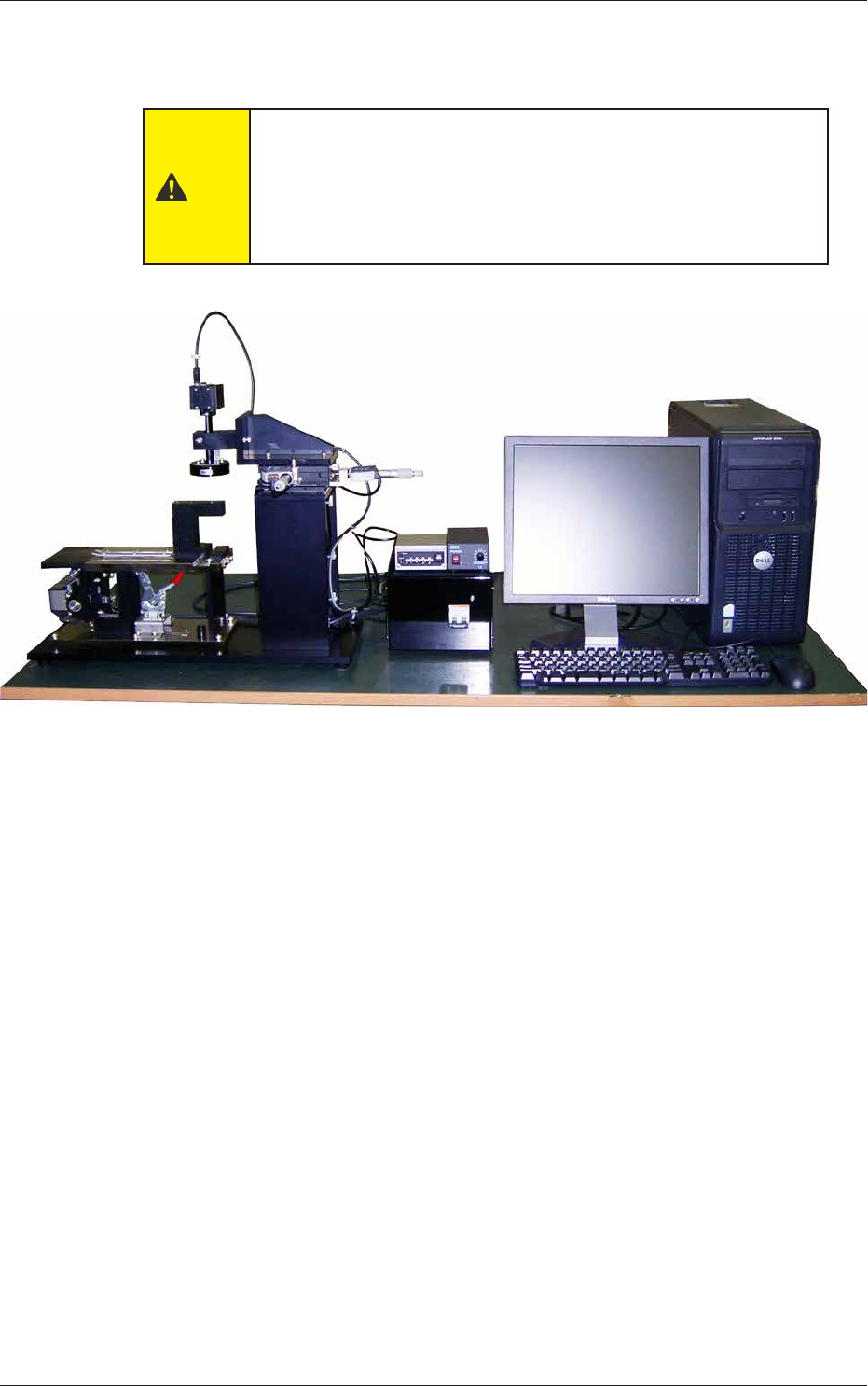

1. 治具の設置
注意
フィーダ調整治具を設置するときは、必ず 2 名以上で持っ
てください。
重量物なので、落とすと手や足のケガや、治具が破損する
可能性があります。
Fig. B1 治具の設置例
1. 治具の設置
2-2
JO-108
1005-002
1.1 カメラユニット取付けおよび固定金具取外し方法
1.1.1 使用工具
M3、 M4 用六角レンチ
ニッパ

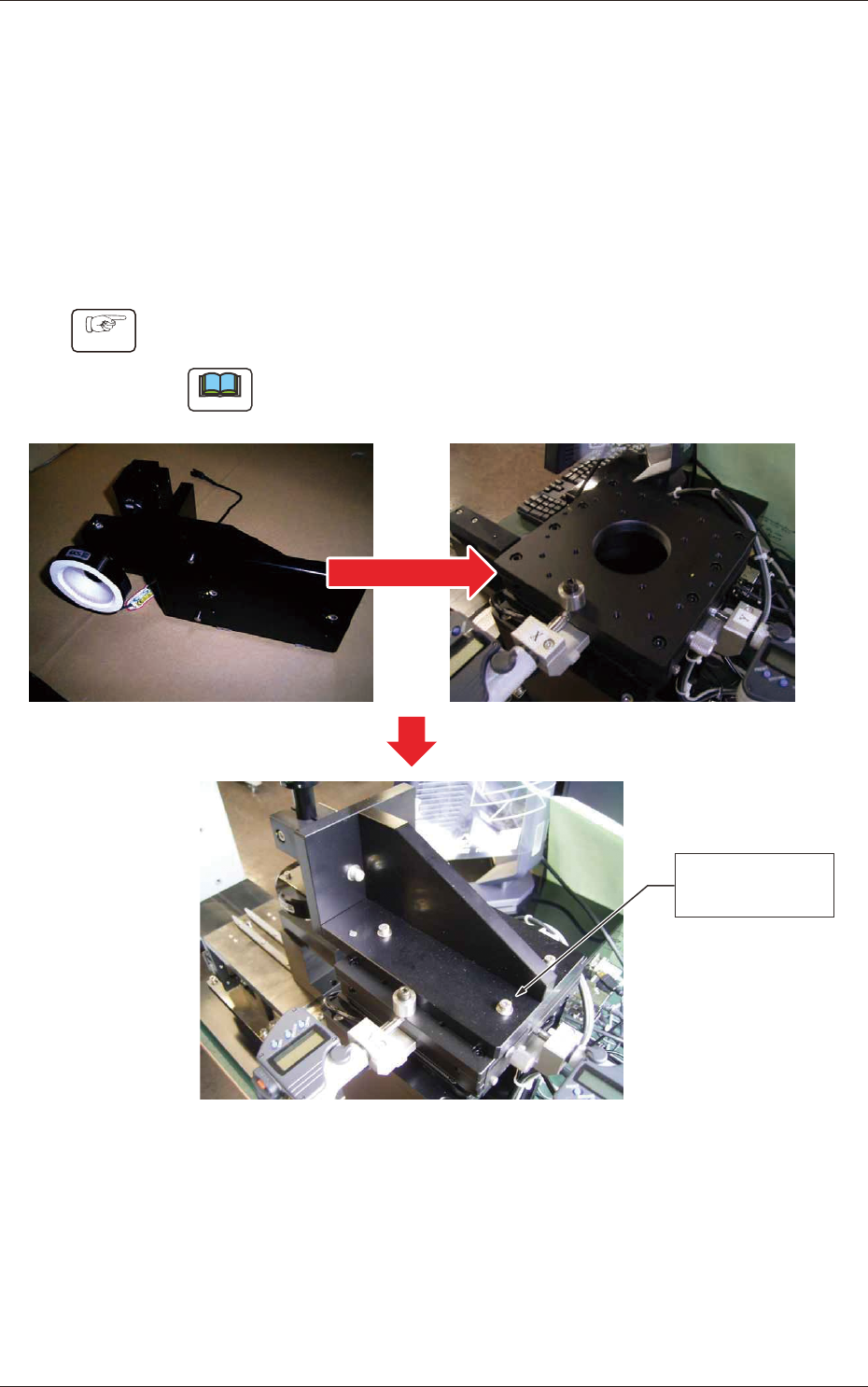

1.1.2 カメラユニット取付け手順
手順
(1) カメラユニットを治具本体の XY ステージ上に乗せ、 付属の M4L20
六角穴付きボルト (SW
+
FW)
×
4 本で XY ステージ上に仮固定します。
ノート
組付け時、 取付け面にゴミ等が付着していないか確認をしてくださ
い。
4-M4L20(SW
+
FW)
仮固定
Fig. B2
1.1 カメラユニット取付けおよび固定金具取外し方法
2-3
JO-108
1005-002

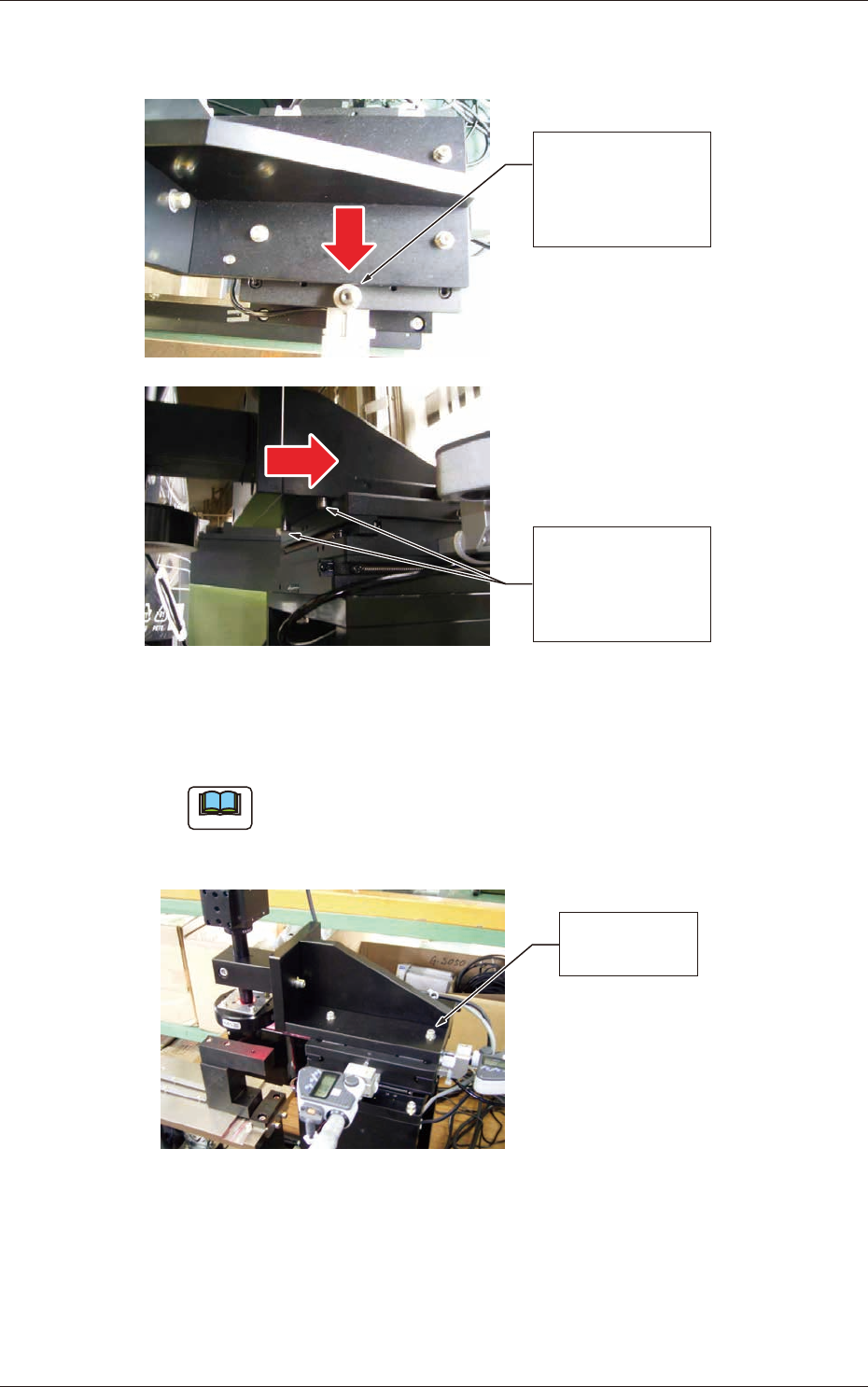

(2) カメラ Assy の側面を XY ステージ上の位置決めピンに、 カメラ Assy
底面の位置決めピンを XY ステージの側面に押し当てて固定します。
カメラ Assy の側面
を XY ステージ上の
位置決めピンに押
し当てます。
カメラ Assy の底面
の位置決めピンを
XY ステージの側面
に押し当てます。
Fig. B3
(3) 位置あわせ後に、 M4L20
×
4 本を本締めします。
締付けトルク :3.00 ～ 3.66N·m(30.6 ～ 37.4kgf·cm)
ノート
締付け後にピンと押し当て面の間に隙間が無いか、 確認をしてく
ださい。
隙間が有る場合は、 上記 (2) からやり直してください。
M4L20
×
4 本を
本締め
Fig. B4
1.1 カメラユニット取付けおよび固定金具取外し方法
