4 : レーン原点オフセット調整と認識マーク位置調整、スプロ
ケットオフセット調整
レーン原点オフセット調整、 認識マーク位置調整、 スプロケットオフ
セット調整を、 一回の検査で実行させる複合処理です。
フィーダの送り駆動部を、 分解 ・ 再組付けした場合や、 分解して
部品交換を実施した場合には、 工場出荷時に実施している調整と
同じ内容を実施するものです。
自動品種変更では、 次項の [ 測種５] が優先的に選択されるため、
この調整をする場合は、 手動品種変更で、 あらかじめ、 設定する
必要があります。
対象となるフィーダは、 微小部品対応のため、 テープ送り位置精
度に影響するスプロケットの癖を吸収するためのスプロケットオフ
セットを装備しており、 このスプロケットオフセットを含めて、 一緒に
算出します。
マスターテープをセットした後の調整検査の手順は、 [ 測種２]、 [ 測
種３]と同じ要領になりますが、 スプロケットオフセット算出をするた
め、 測定回数が多くなります。 間引くことはできません。
また、 マスターテープをセットする前に、 スプロケット基準位置出し
の動作が行われます。
詳細は、 “4 節2.1[ 測種 4] の操作手順” を参照してくださ
い。
•
5 : レーン原点オフセット調整と認識マーク位置調整
フィーダに設定されているスプロケットオフセット値を使用して、 レー
ン原点オフセット調整、 認識マーク位置調整を、 一回の検査で実
行させる複合処理です。
自動品種変更では、 この [ 測種５] が優先的に選択されます。
マスターテープをセットした後の調整検査の手順は、 [ 測種２]、 [ 測
種３]と同じ要領ですが、 マスターテープをセットする前に、 スプロ
ケット基準位置出し動作が行われます。
詳細は、 “4 節2.2[ 測種 5] の操作手順” を参照してくださ
い。
(3) 品種変更
品種変更の方法は、 大きく分けて自動品種変更と、 手動品種変更が
あります。
自動品種変更
4. “品種設定”画面
3-15
JO-108
1005-002
品種及びシリアルナンバーを読み込むことで、 対応した品種に変更し
ます。
品種検索には、 品種データの品種名を使用して読み込みを行った品
種が存在するか調べます。
ノート
すでに設定されている品種データが、 読み込みを行った品種と同
じ場合は、 品種検索を行いません。
自動検索できなかった場合は、 品種を作成してください。
手動品種変更
•
品種リスト画面指定
“品種設定” 画面が表示されている状態で、 [ 設定 ] ボタンを押し
ます。
“品種設定リスト” 画面に切り替わります。
[ 表示ページ切り替え ] ボタン、[ カーソル移動 ] ボタンで、サブカー
ソルを移動させ、 目的の品種の番号にあわせます。
ノート
スクロールバー、 および直接リストの該当欄の番号、 品種名の部
分をクリックしても、 サブカーソルを移動させることができます。
[ 品種変更 ] ボタンを押します。
サブカーソルで指定した番号に対応する品種データが呼び出され、
表示されます。
サブカーソル
[ 表示ページ切替え ] ボタン
[ カーソル移動 ] ボタン
Fig. C13 “品種設定リスト”画面
4. “品種設定”画面
3-16
JO-108
1005-002
5. “システム設定”画面
“システム設定” 画面では、 機械固有の設定値について定義します。
(1) “システム設定”画面の表示方法
“システム設定” 画面の表示、 変更には、 アドミニストレータ権限が
必要です。
権限レベルをアドミニストレータ権限レベルに切り替えてください。
手順については、 “1.管理者権限変更” を参照してください。
“品種設定リスト” 画面のサブカーソルを表示させ、 [ 設定 ]
ボタンを押します。
ノート
サブカーソルは、 品種データの登録済み箇所でも、 未登録箇所
のでもかまいません。
システムデータの印刷
を行います。
設定値に該当する入力
画面が表示され、設定
値を変更することがで
きます。
カーソルの移動に
使用します。

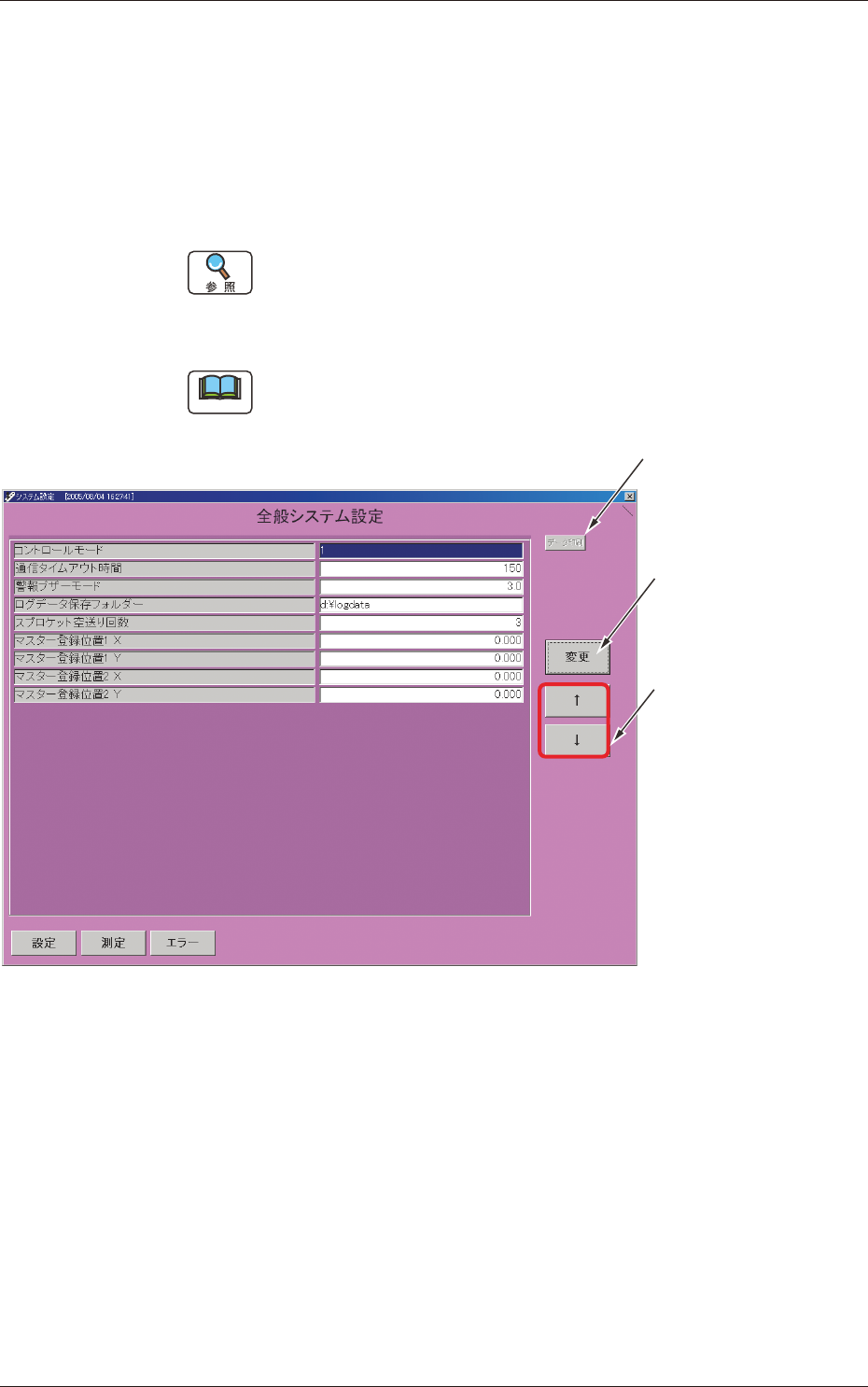

Fig. C14 “システム設定”画面
